RS-232-Protokoll

Dieses Dokument beschreibt Hardware-Schnittstelle und Software-Protokolle der
seriellen RS-232-Kommunikation zwischen dem LED-Display von ViewSonic und
Computern oder Steuersystemen.

Beschreibung

RS-232-Hardware-Spezifikationen

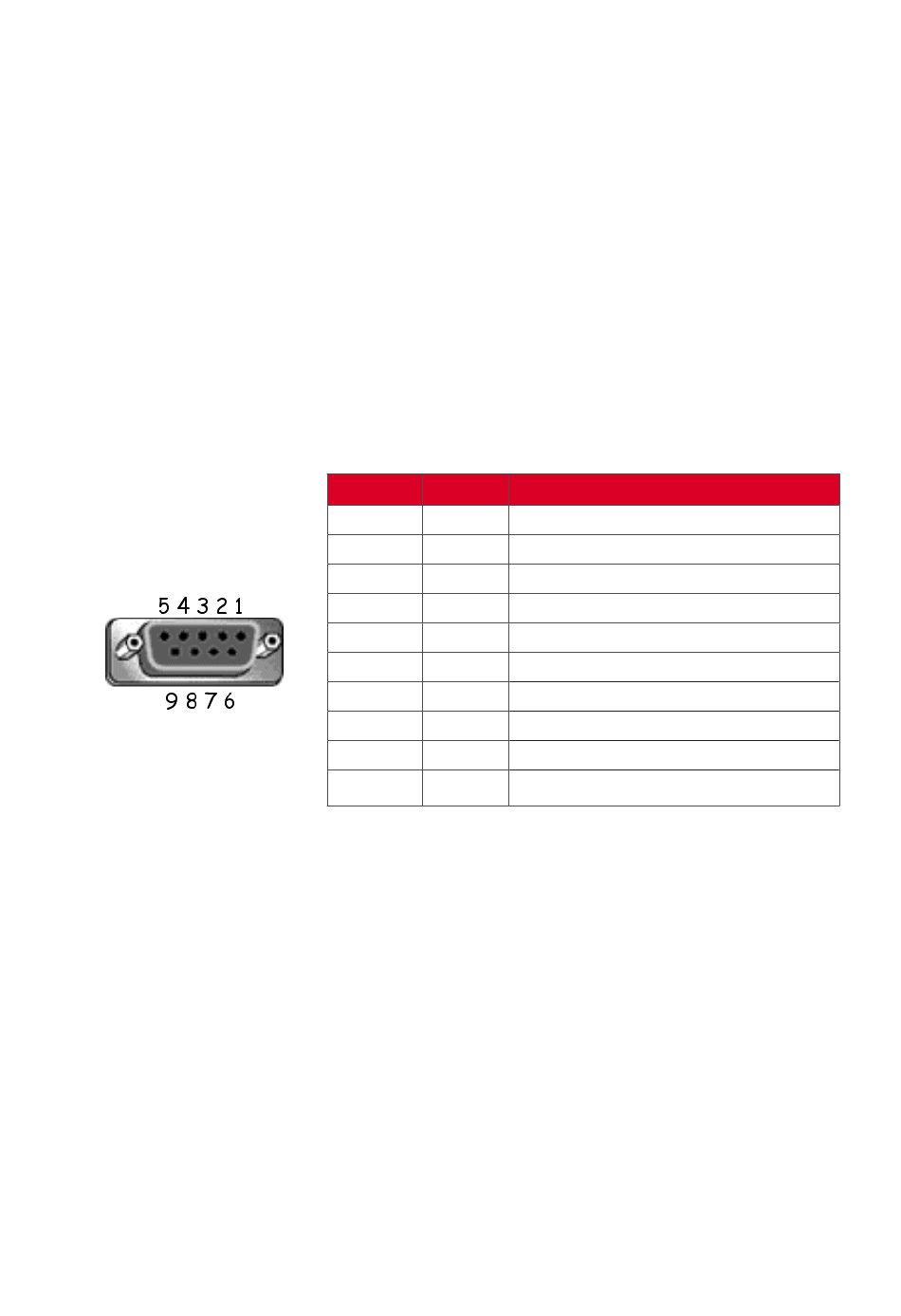

ViewSonic serieller RS-232-Anschluss unten links:
1. Anschlusstyp: 9-polige DB-Buchse
2. Zur Verbindung Straight-through-Parallelkabel nutzen
3. Pinbelegung:
9-polige DB-Buchse

RS-232-Kommunikationseinstellung

• Baudrate wählen:
• Datenbits:
• Parität:
• Stoppbits:
Hinweis: Stellen Sie sicher, dass der Schalter der Steuerplatine nach links
geschaltet ist, um die RS-232-Steuerung zu aktivieren.
Pin Signal
1 NC
2 RXD
3 TXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Rahmen GND
115200 Bit/s (festgelegt)
8 bit (festgelegt)
Keine (festgelegt)
1 (festgelegt)
49
Anmerkung
Eingabe an Display
Ausgabe vom Display
GND
