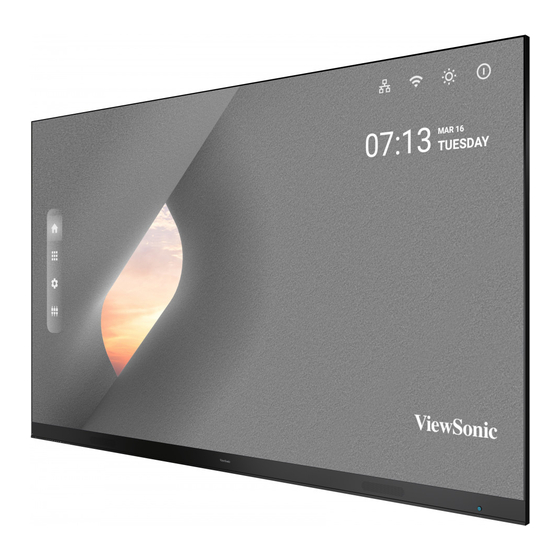

ViewSonic LDM216-251 Schnellstartanleitung
Verwandte Anleitungen für ViewSonic LDM216-251
Inhaltszusammenfassung für ViewSonic LDM216-251
- Seite 1 LDM216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы...
-
Seite 3: Package Contents
Package Contents Item Quantity Note Cabinet 8 sections Sections total System Control Box 2 sides (Left and Right sides) LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag Quick Start краткое... - Seite 20 包裝內容物 項目 數量 注意 共 8 個部分 機櫃部分 系統控制箱 2 側 （左右兩側） LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое руководство по началу работы 快速入門手冊...
- Seite 22 產品概述 前面板 RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 喇叭 喇叭 I/O 控制面板 電源按鈕和 指示燈 後面板...
- Seite 37 包装物品 项目 数量 注意 共有 机壳部分 8 部分 系统控制盒 2 侧 （左侧和右 侧） LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag 快速使用 краткое...
-
Seite 54: Contenu De La Boîte
Contenu de la boîte Élément Quantité Remarque Sections du 8 sections au boîtier total Boîtier de commande du système 2 côtés (Côtés gauche et droit) LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guide de Guía rápida de inicio... -
Seite 71: Lieferumfang
Lieferumfang Element Menge Hinweis 8 Abschnitte Gehäuseabschnitte insgesamt Systemsteuerbox (Linke und rechte 2 Seiten Seite) LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag краткое... - Seite 72 Element Menge Hinweis Abdeckungen der Systemsteuerbox (Linke, mittlere und rechte Seite) Wandmontage- halterungen Vakuum- saugwerkzeug Antistatikhandschuhe 2 Paar USB-A-zu-USB-B- Kabel (5 m) Stromverbrauch ist hoch, sodass zwei Netzkabel Netzkabel und zwei separate Steckdosen benötigt werden. Hinweis: • Dieses Produkt ist in einer Flugtransportbox verpackt. •...
-
Seite 73: Übersicht
Übersicht Frontblende RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS Lautsprecher Lautsprecher I/O-Steuerblende Ein-/Austaste und Betriebsanzeige Rückwand... -
Seite 74: Einleitung
Einleitung Vor der Installation Halten Sie für eine angemessene Belüftung einen ausreichenden Abstand zwischen der Rückseite des Displays und jeglichen Wänden ein. Stellen Sie sicher, dass Klimaanlagen oder Heizgitter nicht direkt auf das Display gerichtet sind. Installieren Sie das Display nicht an sehr feuchten Orten. ufgrund des hohen Strombedarfs dürfen Sie nur speziell für dieses Produkt entwickelte Netzkabel verwenden. - Seite 75 5. Installieren Sie die unteren Wandhalterungen ebenso wie die oberen Wandhalterungen. Der Abstand zwischen oberen und unteren Wandhalterungen beträgt 2640 mm. Hinweis: Sie können auch die oberen 2.205 in Wandhalterungen anbringen, den Bildschirm aufhängen und dann die 110.5 unteren Wandhalterungen installieren. 4.35 in Dies sorgt für eine präzisere Passform.
-
Seite 76: Mittlere Gehäuse Installieren
Mittlere Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite der 6 mittleren Gehäuse wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie jedes mittlere Gehäuse vorsichtig bis zu den oberen Wandhalterungen. - Seite 77 3. Vergewissern Sie sich, dass die Halterungen wie nachstehend gezeigt sicher auf den Wandhalterungen sitzen. Display Wall Wall 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit die Schränke zuverlässig miteinander verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen.
- Seite 78 5. Heben Sie den verbleibenden mittleren Schrank auf die oberen Wandhalterungen. Achten Sie darauf, dass die Halterungen sicher an den Wandhalterungen sitzen. 6. Wiederholen Sie Schritt 4. Befestigen Sie die Schränke mit den jeweiligen Schrauben und Haken aneinander.
-
Seite 79: Linkes Und Rechtes Gehäuse Installieren
Linkes und rechtes Gehäuse installieren 1. Vergewissern Sie sich, dass die Halterungen auf der Rückseite des linken und rechten Gehäuses wie nachstehend abgebildet an den oberen und unteren Montagepositionen positioniert sind: 2. Heben Sie das linke und rechte Gehäuse vorsichtig auf die oberen Wandhalterungen, wobei Sie darauf achten, dass die Halterungen sicher auf den Wandhalterungen sitzen. - Seite 80 4. Drücken Sie jede Sperrschraube und verriegeln Sie jeden Haken mit dem Sechskantwerkzeug, damit linke und rechte Gehäuse zuverlässig verbunden sind. Möglicherweise müssen Sie das Loch an einem Inbusschlüssel ausrichten, um die Sperrschraube festzuziehen. Drücken Sie die Sperrschraube. Verriegeln Sie jeden Haken mit dem Sechskantwerkzeug.
-
Seite 81: Systemsteuerbox Verbinden
Systemsteuerbox verbinden 1. Klappen Sie vorsichtig den Bildschirm der Systemsteuerbox auf. Vergewissern Sie sich, dass sich die Hauptsystemplatine links befindet. Hinweis: Seien Sie vorsichtig, da die Blende der Systemsteuerbox in zwei Teile mit angebrachten Drähte unterteilt ist. 2. Richten Sie die Löcher des Gehäuses zur Bestätigung an der Systemsteuerbox aus. Systemsteuertafel... - Seite 82 3. Sie können auch das Netzkabel für ein ansprechenderes Aussehen neu installieren. Lösen Sie die drei (3) PWM-Schrauben (4 x 6 mm), ziehen Sie das Netzkabel heraus, führen Sie das Netzkabel durch die hintere Öffnung und ziehen Sie die Schrauben fest. Hintere Öffnung für verstecktes Netzkabel Drei (3) PWM-Schrauben (4 x 6 mm)
- Seite 83 4. Sichern Sie die Systemsteuerbox weiterhin an den Gehäusen; nutzen Sie dazu die 32 mitgeliefertenSchrauben (M6 x 16 mm). 5. Schließen Sie Netzwerk- und Stromkabel der Gehäuse an die Systemsteuerbox an. Hinweis: Es gibt 4 Netzwerk- und 8 Stromkabel zum Anschließen. Netzwerk 1 Netzwerk 2 Netzwerk 3...
-
Seite 84: Led-Module Installieren
LED-Module installieren Installieren Sie die jeweiligen LED-Module an den Gehäusen. Achten Sie darauf, die entsprechenden Zahlen an Modul und Gehäuse abzustimmen. Bitte ziehen Sie vor Handhabung der LED-Module Antistatikhandschuhe an. Achten Sie darauf, dass jedes Modul bündig sitzt und kein Abstand zwischen diesen besteht. -
Seite 85: Abdeckungen Der Systemsteuerbox Installieren
Abdeckungen der Systemsteuerbox installieren Es gibt drei (3) Abdeckungen der Systemsteuerbox: Links, in der Mitte und rechts. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 1. Beginnen Sie durch Installation der rechten Abdeckung an der Systemsteuerbox. Hinweis: Vergewissern Sie sich, dass das Kabel der Ein-/Austaste mit dem Stromkabel der Systemsteuerbox verbunden ist, bevor Sie die Abdeckung befestigen. - Seite 86 3. Wiederholen Sie die obigen Schritte bei der mittleren und linken Abdeckung. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS 4. Ihr Display kann nun eingeschaltet werden. RS232 HDMI HDMI HDMI AUDIO USB-B STAND-BY INPUT BRIGHTNESS LDM216-251_QSG_1a_DEU_20210127 Copyright © 2021 ViewSonic Corporation. Alle Rechte vorbehalten.
-
Seite 105: Paket İçeriği
Paket İçeriği Öğe Miktar Kasanın Toplam 8 Kısımları kısım Sistem Kontrol Kutusu 2 taraf (Sol ve Sağ taraflar) LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag Hızlı... -
Seite 122: Inhoud Verpakking
Inhoud verpakking Item Aantal Opmerking 8 secties Kastsecties in totaal Systeem- besturingskast 2 zijden (Links en rechts) LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag Snelle краткое... - Seite 156 محتويات العبوة مالحظة الكمية العنصر مقاطع الغالف 8 مقاطع الخارجي صندوق التحكم في النظام جانبان (الجانبين األيسر )واأليمن LD216-251 All-in-one Direct View LED Display Quick Start Guide 快速安装说明 快速入門指南 Guide de démarrage rapide Schnellstartanleitung Guía rápida de inicio Hızlı Başlangıç Kılavuzu Aan de slag دليل...
