RS-232-Protokoll

Dieses Dokument beschreibt Hardware-Schnittstelle und Software-Protokolle der
seriellen RS-232-Kommunikation zwischen dem LED-Display von ViewSonic und
Computern oder Steuersystemen.

Beschreibung

RS-232-Hardware-Spezifikationen

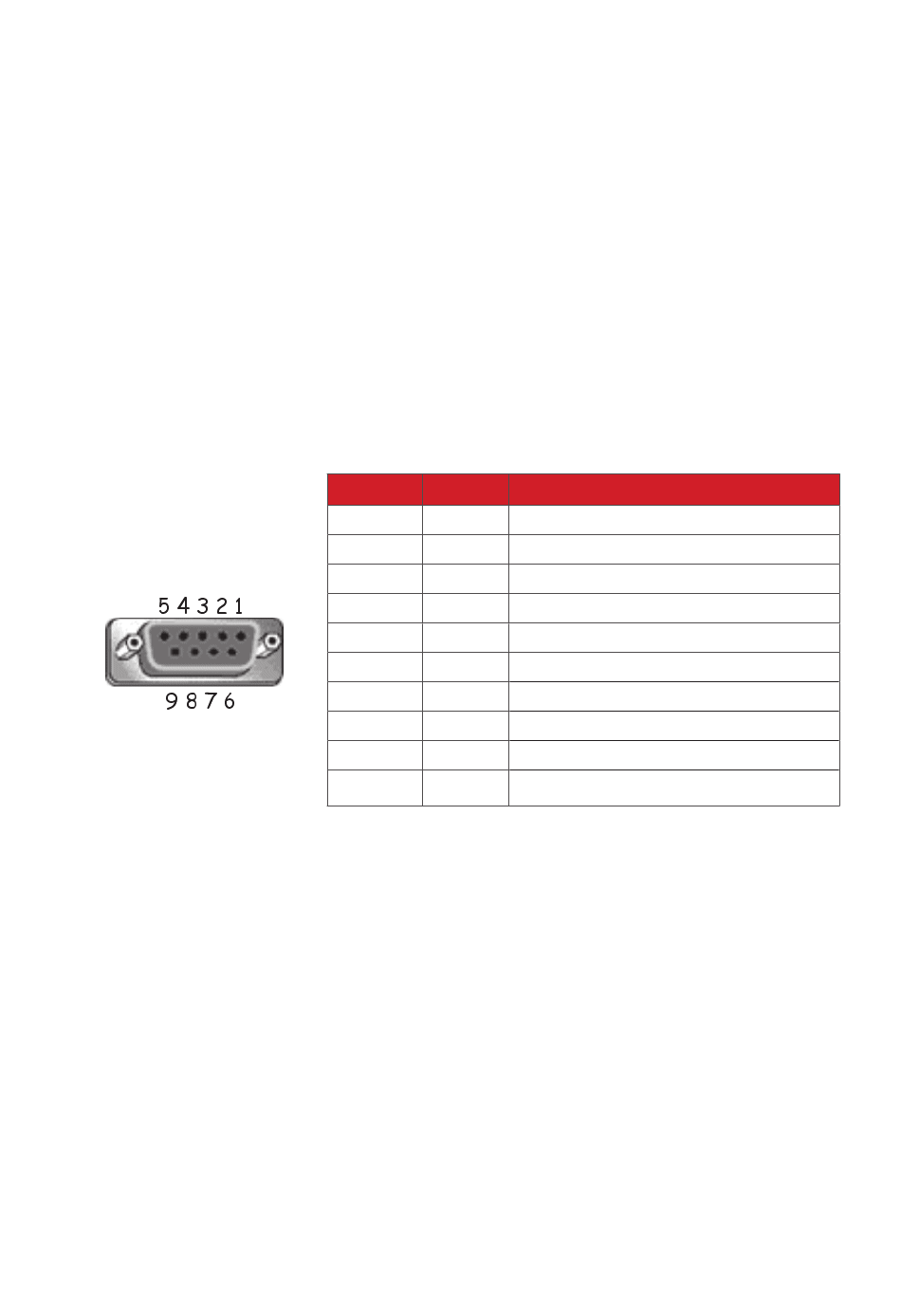

ViewSonic serieller RS-232-Anschluss unten links:
1. Anschlusstyp: 9-polige DB-Buchse
2. Zur Verbindung Straight-through-Parallelkabel nutzen
3. Pinbelegung:
9-polige DB-Buchse

RS-232-Kommunikationseinstellung

- Baudrate wählen:
- Datenbits:
- Parität:
- Stoppbits:
Hinweis: Stellen Sie sicher, dass der Schalter der Steuerplatine zur RS-232-
Steuerung nach links geschaltet ist.
Pin Signal
1 NC
2 TXD
3 RXD
4 NC
5 GND
6 NC
7 NC
8 NC
9 NC
Rahmen GND
115200 Bit/s (festgelegt)
8 bit (festgelegt)
Keine (festgelegt)
1 (festgelegt)
94
Anmerkung
Ausgabe vom Display
Eingabe an Display
GND
