6.3.1.1 2Punkt-Regelung
Die 2Punkt-Regelung bzw. der 2Punkt-Regler ist in seiner Wirkweise der einfachste der beiden Regler-
typen. Der Regler kann die Temperaturregelung nur ein- oder ausschalten. Der Regler schaltet die Stell-
größe bei Unterschreiten des Sollwertes an und bei Überschreiten wieder aus (Heizen)
Regelung).
Damit der Regler die Stellgröße nicht ständig ein und ausschaltet verfügt der Regler über eine einge-
baute Hysterese. Aus der Hysterese und dem aktuellen Sollwert berechnet der Regler dann seine Ein-
und Ausschaltpunkte. Der Hysterese-Wert ist ebenfalls fest hinterlegt und kann nicht verändert werden.
Der 2Punkt-Regler sollte dort zum Einsatz kommen, wo die Stellgröße nur die beiden Zustände EIN
oder AUS annehmen kann und die Isttemperatur nicht punktgenau auf den Sollwert geregelt werden
muss.
Aufgrund der Trägheit des Heizsystems schwingt die Isttemperatur leicht unter den eingestellten Ein-
schaltpunkt, bzw. überschreitet den eingestellten Ausschaltpunkt leicht. Daher schwankt die tatsächli-
che Isttemperatur beim 2Punkt-Regler immer in einem Bereich, welcher leicht größer ist als die einge-
stellte Hysterese.
Anwendungsbeispiel:
– Warmwasserheizung
– Warmwasser-Fußbodenheizung
– Deckenkühlung
T
22 °C
21 °C
20 °C
Stellgröße
1
0

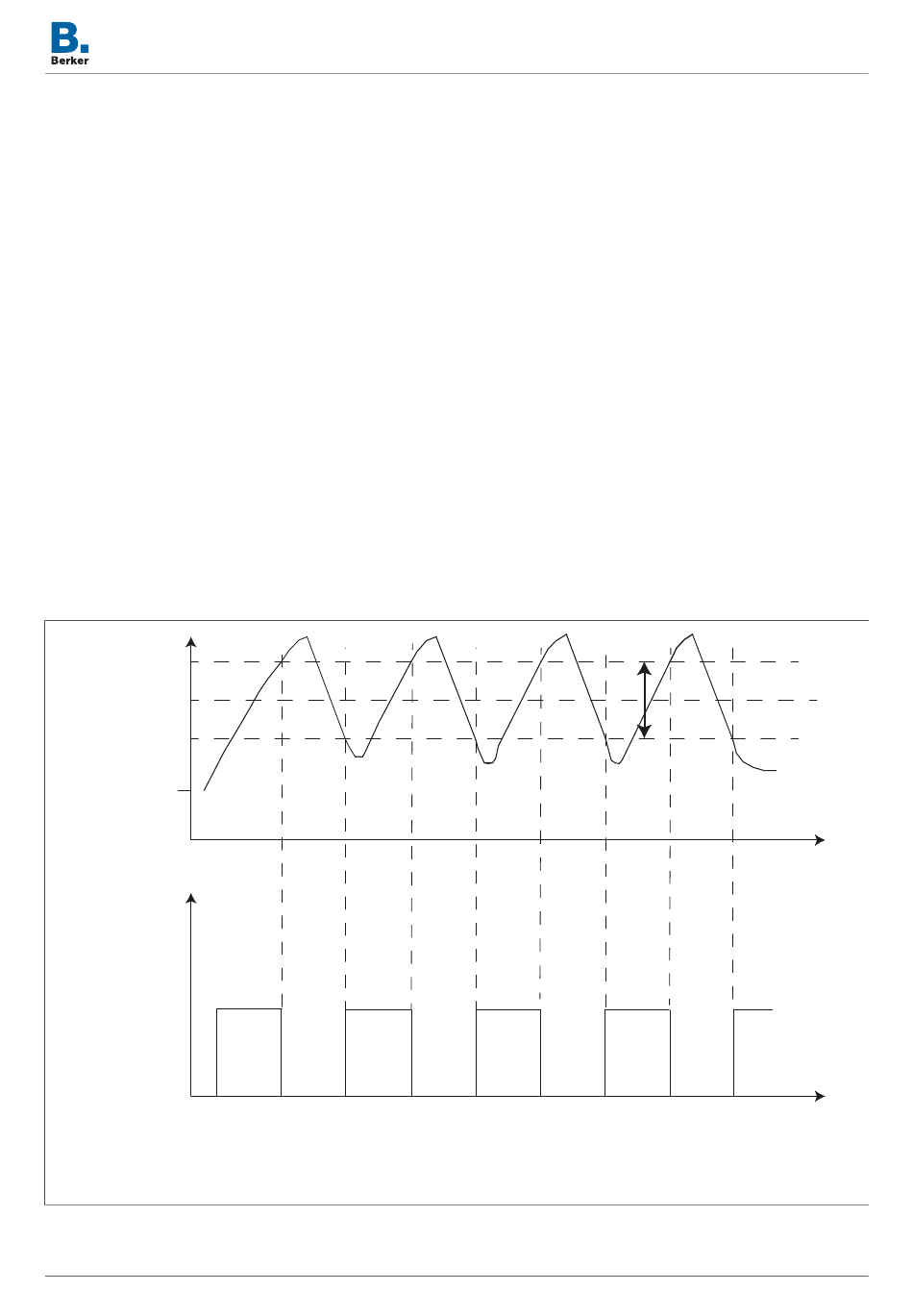

Bild 18: 2Punkt-Regelung
