Berker 2044 Serie Bedienungs- Und Montageanleitung
Inhaltsverzeichnis
Quicklinks
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert
Best.-Nr.: 2044 xx
Bedienungs- und Montageanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten.
Das Gerät entspricht den Vorgaben der EN 60730 und arbeitet nach der Wirkungsweise
1C.
Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Die Bedienungsanleitung ist Bestandteil des Produkts und muss beim Endanwender
verbleiben.

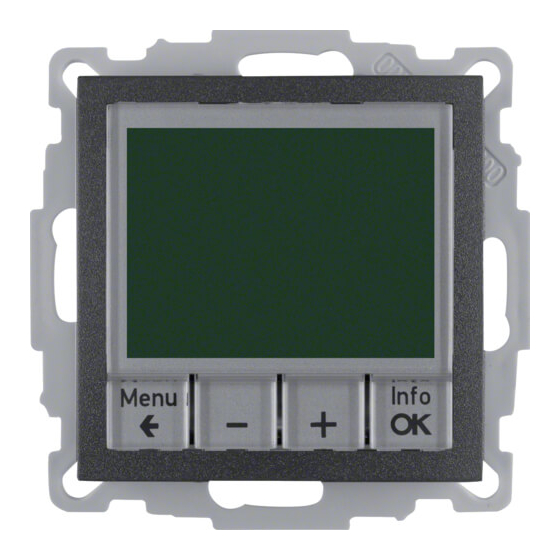

2 Geräteaufbau
(1) Display
(2) Bedientasten
(3) Bedienteil
(4) Steckkontakte zum Einsatz
(5) Rahmen (nicht im Lieferumfang)
(6) Buchse für Steckkontakte
(7) Einsatz
97-09920-000
Bild 1
Seite 1/16
(1)
(2)
(3)
(4)
(5)
(6)
(7)
10/2011
Inhaltsverzeichnis
Verwandte Anleitungen für Berker 2044 Serie
Inhaltszusammenfassung für Berker 2044 Serie
- Seite 1 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Best.-Nr.: 2044 xx Bedienungs- und Montageanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Dabei sind die geltenden Unfallverhütungsvorschriften zu beachten. Das Gerät entspricht den Vorgaben der EN 60730 und arbeitet nach der Wirkungsweise Bei Nichtbeachtung der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen.
-
Seite 2: Funktion
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert 3 Funktion Der Temperaturregler zeitgesteuert ermöglicht im Automatikbetrieb die Raumtemperatur abhängig von Uhrzeit und Wochentag (Programm) zu regeln, um den Heizbedarf individuellen Lebensgewohnheiten anzupassen. Bei Bedarf kann die automatisch geregelte Temperatur auch manuell angepasst werden. Die Regelung erfolgt über den gemessenen Wert des internen Fühlers. - Seite 3 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Temperaturregler bedienen Mit den vier Tasten unter dem Display kann durch das Menü navigiert werden. Im Menü können Funktionen eingestellt und aktiviert sowie Einstellungen angepasst werden. Die Bedienung kann auch bei abgezogenem Bedienteil erfolgen. Erfolgt länger als 3 Minuten keine Betätigung einer Taste, kehrt das Gerät automatisch in die vorherige Funktion und in die Grundanzeige zurück.
- Seite 4 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Regelung ausschalten Das Gerät befindet sich in der Grundanzeige. Taste Menü/ (8) für 10 s gedrückt halten. Zunächst springt die Anzeige in das Menü. Nach 10 s geht das Gerät in die Grundanzeige. Die Funktionsanzeige (16) zeigt AUS. Die Regelung wird durch die Auswahl einer Betriebsart/Funktion wieder eingeschaltet.
- Seite 5 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Mo – Fr Sa – So °C °C Schaltzeit 6:00 21,0 7:00 21,0 8:30 18,0 12:00 21,0 14:00 18,0 17:00 21,0 22:00 15,0 Sa, 23:00 15,0 So, 22:00 Programm 3 Mo – Fr Sa – So 6:00 h 8:00 h 10:00 h...
- Seite 6 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Programm anpassen (G 2) Die voreingestellten Programme können dem persönlichen Bedarf angepasst werden. Maximal sind 9 Schaltzeiten pro Tag möglich. Anpassungen wirken auf das ausgewählte Programm. Bei Programmwechsel werden Anpassungen nicht gespeichert. Die Anpassung des Standardprogramms muss erneut durchgeführt werden.
- Seite 7 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Funktion auswählen Das Gerät befindet sich in der Grundanzeige. Taste Menü/ (8) drücken. Am unteren Displayrand (12) wird ein Hilfetext angezeigt. Taste +/– (9/10) so oft drücken bis der gewünschte Menüpunkt (Funktion oder Einstellmenü) angezeigt wird. Taste OK (11) drücken.
-
Seite 8: Benutzereinstellungen
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert BENUTZER Aufrufen eines Einstellmenüs für Benutzereinstellungen (siehe EINSTELLUNGEN Benutzereinstellungen) Aufrufen: OK Anzeige Raumtemperatur (15) zeigt die Menükennung - beginnend mit G. Lauftext am unteren Displayrand mit Informationen zum aktuellen Einstellmenü INSTALLATEUR Aufrufen eines Einstellmenüs für den Fachhandwerker EINSTELLUNGEN Aufrufen: OK (siehe Informationen für Elektrofachkräfte –... -
Seite 9: Sommer/ Winter Umschaltung
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Auswahl, ob die Sommer-/Winterzeit-Umschaltung automatisch ausgeführt SOMMER/ werden soll. WINTER Werkseinstellung: YES - Umschaltung ein UMSCHALTUNG YES/NO auswählen: +/–, mit OK bestätigen Schützen des Reglers vor nicht autorisierter Bedienung Bei aktivem Zugriffsschutz ist keine Bedienung möglich ZUGRIFFS- SCHUTZ YES (Zugriffsschutz)/NO auswählen: +/–, mit OK bestätigen... -
Seite 10: Informationen Für Die Elektrofachkraft
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Auswahl der Sprache für die Anzeigetexte im Display: SPRACHE DEUTSCH, ENGLISH, NEDERLANDS, FRANCAIS Sprache wählen: +/–, mit OK bestätigen Anzeige des Reglertyps und der Version des Reglers INFO Zurück zum Menü: OK Zurücksetzen der Benutzereinstellungen auf Werkseinstellung RESET NUR Der Zähler VERBRAUCH VON ENERGIE BISHER wird nicht BENUTZER-... - Seite 11 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Gerät anschließen und montieren Bedienteil vom Einsatz abziehen. Anschlussleitungen max. 8 mm abisolieren. 230V~, 50Hz Last / Load (17) Sensor (18) Bild 6: Anschlussplan Regler gemäß Anschlussplan anschließen (Bild 6). Gegebenenfalls externen Temperaturfühler anschließen (siehe Temperaturfühler anschließen).
- Seite 12 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Leitung des Temperaturfühlers max. 8 mm abisolieren Temperaturfühler gemäß Anschlussplan anschließen (Bild 6, 18). (21) Bild 8: Klemme zum Anschluss des Temperaturfühlers Bei Verwendung flexibler Leitung zum Einführen und Entfernen der Leitung Lösetaste (21) mit geeignetem Werkzeug betätigen. Inbetriebnahme VORSICHT! Fehlfunktion der Heizungsanlage bei fehlerhaften Einstellungen der Regelung.
- Seite 13 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Einstellung Beschreibung Bedienung Auswahl zwischen den Regelverfahren je nach Heizungsart: ART HEIZUNG - RAUM = Raumtemperaturregler - BODEN = Fußbodentemperaturregler - BEGRENZER = Raumtemperaturregler mit Begrenzer Werkseinstellung: RAUM Bei Verwendung als Raumtemperaturregler kann zusätzlich eingestellt werden ob ein externer Temperaturfühler (EXTERN SENSOR = YES) angeschlossen ist.
- Seite 14 Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Schutz des Ventils vor Festsitzen bei längerer Nicht-Regelung VENTIL-SCHUTZ Das Ventil wird täglich um 10:00 Uhr für die hier eingestellte Zeit in Minuten geöffnet. Werkseinstellung: 3 min Öffnungszeit einstellen: +/–, mit OK bestätigen Einstellen des Frostschutz-Betriebs und der Temperatur FROST-SCHUTZ Wenn Frostschutz aktiviert ist, wird bei Unterschreitung der eingestellten Frostschutz-Temperatur geheizt.
-
Seite 15: Anhang
Temperaturregler Schließer, mit Zentralstück, zeitgesteuert Bruch/Kurzschluss des externen Temperaturfühlers EXT SENSOR Temperaturfühler austauschen – Über-/Unterschreitung des Anzeigebereichs 6 Anhang Technische Daten Betriebsspannung AC 230 V~ Nennfrequenz 50 Hz Ausgang Relais Schließer, potential-gebunden Schaltstrom 10 mA ... 10 (4)A, 230 V~ Leistungsaufnahme ca. -
Seite 16: Gewährleistung
Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden oder das Gerät portofrei mit Fehlerbeschreibung an unser Service-Center senden. Berker GmbH & Co. KG Service-Center Hubertusstraße 17 D-57482 Wenden-Ottfingen...
