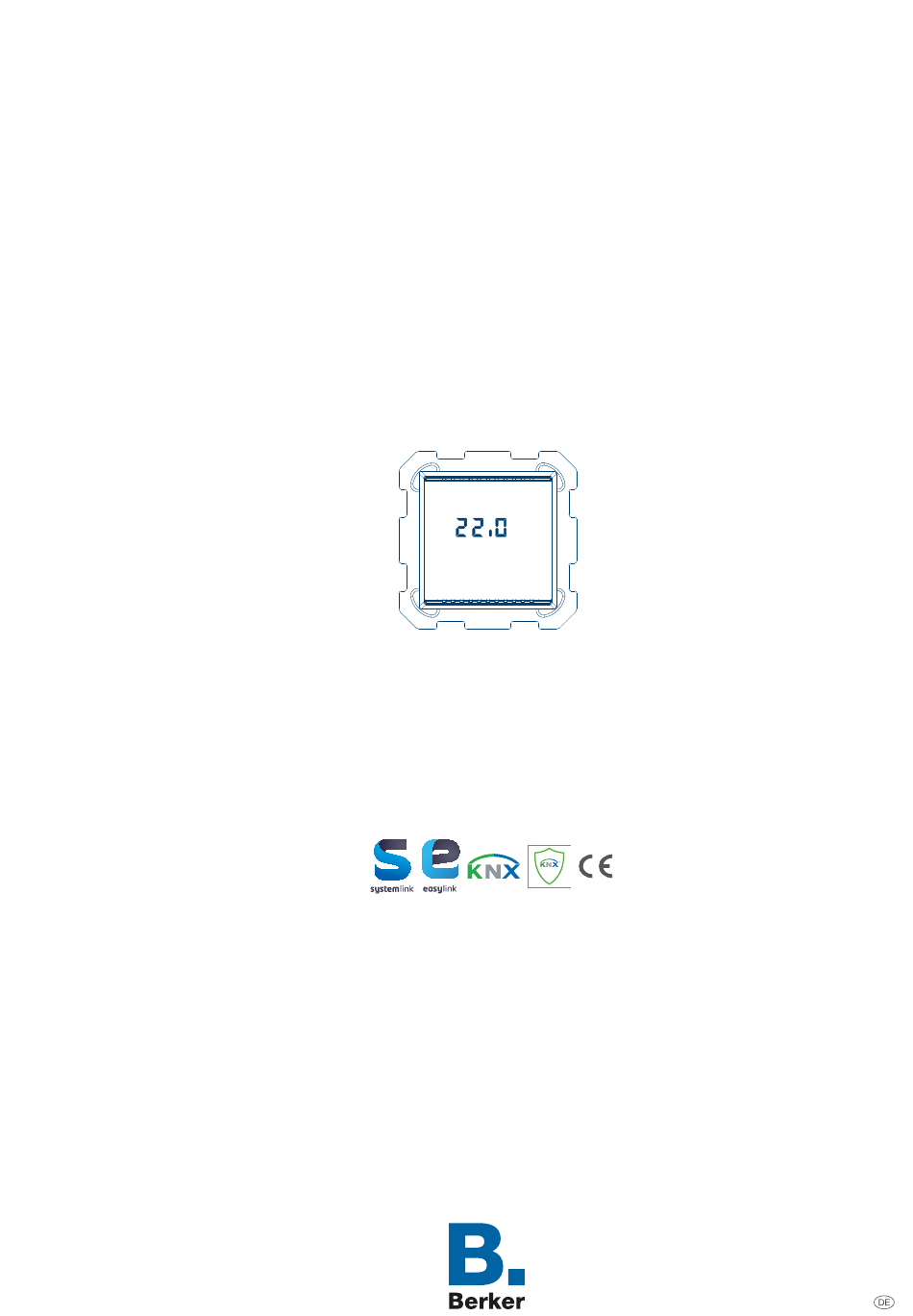

- Seite 1 Applikationsbeschreibung KNX Gebäude- systemtechnik KNX Temperaturregelung °C Raumtemperaturregler KNX Secure WHT750xxX...
-
Seite 2: Produktübersicht
Produktübersicht Produktübersicht Bestellnummer Produktbezeichnung Applikationspro- TP-Produkt gramm Funk-Produkt WHT750xxX Raumtemperaturregler KNX Secure Tabelle 1: Produktübersicht Technische Änderungen vorbehalten! -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines..............4 Allgemeine Informationen zu dieser Applikationsbeschreibung........4 Programmiersoftware Konfigurationstool................. 4 Inbetriebnahme........................4 Funktions- und Gerätebeschreibung......5 Geräteübersicht........................5 Funktionsbeschreibung......................6 Funktionsübersicht Raumtemperaturregler-Funktionen..........6 2.3.1 Parameter Raumtemperaturregler ................7 Projektvorbereitung.............8 Projektbearbeitung....................... 8 Geräteauswahl........................9 Startbildschirm........................11 Funktionsübersicht Raumtemperaturregler- Funktionen..............15 Raumtemperaturfühler ....................16 Raumtemperaturregler ....................17... -
Seite 4: Allgemeines
Allgemeines Allgemeine Informationen zu dieser Applikationsbeschreibung Allgemeines Allgemeine Informationen zu dieser Applikationsbeschreibung Gegenstand dieses Dokumentes ist die Beschreibung der Programmierung und Parametrierung von ea- sy-fähigen KNX-Produkten mithilfe des Konfigurationstools. Programmiersoftware Konfigurationstool Die Applikationsprogramme der KNX Produkte sind im Konfigurationstool bereits vorinstalliert. Falls die aktuelle Applikationssoftware nicht im Konfigurationstool vorhanden sein sollte, ist ein Update des Konfigurationstools vorzunehmen (siehe Installationshandbuch Konfigurati- onstool). -
Seite 5: Funktions- Und Gerätebeschreibung
Funktions- und Gerätebeschreibung Geräteübersicht Funktions- und Gerätebeschreibung Geräteübersicht Bild 1: Geräteübersicht... -
Seite 6: Funktions- Und Gerätebeschreibung Funktionsbeschreibung
Funktions- und Gerätebeschreibung Funktionsbeschreibung Funktionsbeschreibung Der KNX Temperaturregler kann zur Einzelraum-Temperaturregelung verwendet werden. Dabei wer- den in Abhängigkeit der Betriebsart und der Raumtemperatur die Stellgröße zum Heizen oder Kühlen auf den Bus gesendet. Der KNX Temperaturregler vergleicht die aktuelle Raumtemperatur mit der eingestellten Solltempera- tur und steuert entsprechend dem aktuellen Bedarf Heiz- und Kühlgeräte an. -
Seite 7: Funktions- Und Gerätebeschreibung Funktionsübersicht Raumtemperaturregler-Funktionen
Funktions- und Gerätebeschreibung Funktionsübersicht Raumtemperaturregler-Funktionen 2.3.1 Parameter Raumtemperaturregler In dem folgenden Kapitel werden die Parameter für die Funktionen Heizung und Kühlung des Gerätes beschrieben. 2.3.1.1 Funktionsfreigabe Im Parameter Funktionsfreigabe wird die Art des zu regelnden Systems, Heizung oder Kühlung, aus- gewählt. -
Seite 8: Projektvorbereitung
Projektvorbereitung Projektbearbeitung Projektvorbereitung In den folgenden Abschnitten wird die Konfiguration der Parameter für den Raumtemperaturregler be- schrieben. Die Parameter, die am Display eingestellt werden, sind der Bedienungsanleitung des Gerä- tes zu entnehmen. Zu diesen Parametern wird in diesem Dokument nicht näher eingegan- gen. -
Seite 9: Geräteauswahl
Projektvorbereitung Geräteauswahl Geräteauswahl In der Auflistung aller Geräte ist das entsprechende Gerät auszuwählen um mit der Konfiguration star- ten zu können. Bild 3: Geräteauswahl In der Geräteübersicht das Gerät KNX Secure Basic Thermostat auswählen. Die folgende Ansicht öffnet sich. Bild 4: Startbildschirm KNX Secure Basic Thermostat Die Ansicht ist in vier Bereiche aufgeteilt. - Seite 10 Projektvorbereitung Geräteauswahl Parameter (Bild – Unter Parameter werden je nach Auswahl der Eingänge die einstell- und veränderbaren Parameter und Werte sichtbar. Eingänge (Bild – Unter Eingänge werden die verfügbaren Eingänge des Gerätes aufgelistet. – Eingang 1: Raumtemperaturfühler – Eingang 2: Raumtemperaturregler Sonstige (Bild –...
-
Seite 11: Startbildschirm
Projektvorbereitung Startbildschirm Startbildschirm Menüfeld - Gerät Im Menüfeld - Gerät können Angaben zum Namen, der Anwendung und auch den Ort des Gerätes an- gegeben und verändert werden. Name – Hier kann dem Gerät ein individueller Name gegeben werden. Anwendung – Hier kann ein individueller Name für welchen Anwendungsfall das Gerät eingesetzt wird vergeben werden (hier Beleuchtung). -
Seite 12: Bild 6: Geräteinformationen (I Gerät) (Symbol Fehlt)
Projektvorbereitung Startbildschirm Bild 6: Geräteinformationen (i Gerät) (Symbol fehlt) Menüfeld - Parameter Unter Parameter (Bild 10,2) kann die automatische Abschaltung des Displays (nach 10 Sekunden) akti- viert werden. Die Bildschirmanzeige ist vom System her fest vorgegeben. Bild 7: Automatische Displayabschaltung Parameter Automatische Displayabschaltung (nach 10s) Inaktiv... -
Seite 13: Bild 8: Bild Von Ansicht Eingänge Rechte Seite
Projektvorbereitung Startbildschirm Menüfeld - Eingänge Auf der rechten Seite werden alle Geräteeingänge aufgelistet. Bild 8: Bild von Ansicht Eingänge Rechte Seite 2 Eingänge WHT750xxx - 1 - 1 Haus WHT750xxx - 1 - 1 Haus Tabelle 3: Menüfeld - Eingänge Menüfeld - Sonstige Im Menüfeld - Sonstige können allgemeine Funktionen, die sich auf das gesamte Gerät beziehen aus- geführt werden. - Seite 14 Projektvorbereitung Startbildschirm – Die Parametrierung eines Geräts aus einem Produkt der gleichen Referenz kopieren. Diese Funk- tion wird in der Regel dazu verwendet, ein Gerät zu duplizieren, ohne die gesamte Parametrierung von vorne zu beginnen. – Auf Werkseinstellungen zurücksetzen (Symbol fehlt) –...
-
Seite 15: Funktionsübersicht Raumtemperaturregler-Funktionen
Funktionsübersicht Raumtemperaturregler-Funktionen Funktionsübersicht Raumtemperaturregler- Funktionen Die im folgenden Abschnitt beschriebenen Funktionen ermöglichen die individuelle Konfiguration der Raumtemperaturregler-Funktionen (RTR). Eingang Fassadensteuerung Raumtemperaturregler Interner Temperaturfühler Interner Temperaturfühler Sollwertverschiebung Sollwertverschiebung Betriebsmoduswechsel Betriebsmoduswechsel Bild 10: Funktionsübersicht Raumtemperaturregler [1] Betriebsmodi: Komfort Standby Frost-/Hitzeschutz... -
Seite 16: Raumtemperaturfühler
Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturfühler Raumtemperaturfühler Bild 11: Raumtemperaturfühler Parameter Temperaturkalibrierung (0.1°C) -5.0 °C ... +5.0 °C Tabelle 4: Menüfeld - Parameter... -
Seite 17: Raumtemperaturregler
Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Raumtemperaturregler Um die Parameter für den Eingang Raumtemperaturregler einstellen zu können, können zwei Varianten genutzt werden. Auf WHT750xxx - 1 -2 klicken, und das Parameterfenster zur Konfiguration des Ein- gangs wird geöffnet. Bild 12: Auswahl Eingang Raumtemperaturregler Variante –... -
Seite 18: Bild 14: Bild Parameter Option B
Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Variante – Auf klicken Bild 14: Bild Parameter Option B... - Seite 19 Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Eingang Hier werden die Einstellungen aus dem Parameter unter Gerät übernommen bzw. können noch ergänzt werden. Name des Eingangs – Wird aus den Einstellungen übernommen – Wird aus den Einstellungen übernommen Anwendung – Wird aus den Einstellungen übernommen Beschreibung –...
- Seite 20 Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Einstellungen In diesem Parameterfenster sind die Einstellungen für das verwendete Heiz- oder Kühlsystem vorzu- nehmen. Das Gerät unterstützt die Funktionen Heizen oder Kühlen. WHT750xxx - 1 - 2 Eingestellte Sollwerte bei Änderung des Mo- Inaktiv dus beibehalten Aktiv Funktionsfreigabe Heizung...
- Seite 21 Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Mögliche Verbindungen mit Raumtemperaturreglern Das Gerät kann auf zwei Arten mit anderen Geräten verbunden werden. – Verbindung Eingang - Ausgang – Verbindung Eingang - Eingang Verbindung Eingang - Ausgang Der Hauptanwendungsfall ist eine Verbindung zwischen Eingang (WHT750xxx - Raumtemperaturregler KNX Secure) und einem Ausgang (z. B. TYMS646T - Heizungsak- tor).
- Seite 22 Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Verbindung Eingang - Eingang Das Gerät, der Raumtemperaturregler, kann über den Eingang Raumcontroller mit weiteren Eingän- gen der folgenden Funktionen verbunden werden. Des Weiteren kann der im Gerät verbaute interne Temperaturfühler mit weiteren internen Temperaturfühler desselben Objektes verknüpft werden. –...
- Seite 23 Funktionsübersicht Raumtemperaturregler-Funktionen Raumtemperaturregler Automatik Eco-Modus Automatik Standby-Modus Automatik Modus schalten Tabelle 8: Verlinkung Eingang - Eingang Heizung / Kühlung...
-
Seite 24: Funktionsübersicht Raumtemperaturregler-Funktionen Domovea Visualisierung
Funktionsübersicht Raumtemperaturregler-Funktionen domovea Visualisierung domovea Visualisierung Das Gerät bzw. die kompletten Einstellungen die im easytool vorgenommen werden, werden standard- mäßig in die domovea exportiert. Bild 15: domovea Visualisierung Dabei wird in der domovea eine Gruppe Thermostat erstellt und das Gerät dort eingegliedert. Bild 16: domovea Gruppe Thermostat... -
Seite 25: Funktionsparameter Temperaturfühler
Funktionsparameter Temperaturfühler Interner Temperaturfühler Funktionsparameter Temperaturfühler Im folgenden Abschnitt wird die Konfiguration und Parametrierung des internen Temperaturfühler be- schrieben. Interner Temperaturfühler Das Gerät ist direkt mit einem Sensor zur Temperaturmessung ausgestattet. Hinweis Nach Inbetriebnahme, Spannungsverlust oder Download der Applikationssoftware kann es bis zu 30 Min. - Seite 26 Funktionsparameter Temperaturfühler Interner Temperaturfühler Eingänge Eingänge WHT750xxx - 1 - 1 TXE530 - 1 - 1 Haus Haus Tabelle 10: Verlinkung Funktion Eingang-Eingang interner Temperaturfühler Beispiel: Gemessenen Temperatur am Gerät größer als die gemessene Referenztemperatur = negativer Wert Temperaturkalibrierung. Gemessene Temperatur am Gerät 24,9 °C Gemessene Referenztemperatur 24,0 °C Temperaturkalibrierung = -0,9 °C Der Wert für die Temperaturkalibirierung muss mit -0,9 eingetragen werden.
-
Seite 27: Anhang
Anhang Zubehör Anhang Zubehör Zubehör optional Bussteckklemmen KNX, 2 polig, rot/schwarz TG008 Systemleitung KNX, Y(ST)Y, 2x2x0,8 TG01x... -
Seite 28: Technische Daten
Anhang Technische Daten Technische Daten KNX Medium TP1-256 Konfigurationsmodus S-Mode, E-Controller Versorgungsspannung KNX 21 ... 32 V SELV ≤ 19 mA Stromaufnahme Messbereich Temperatur -5 ... +60 °C Energieeffiziensklasse IV (2%) Betriebshöhe max. 2000 m Verschmutzungsgrad Überspannungskategorie Schutzgrad IP20 Luftfeuchtigkeit 0 ... -
Seite 29: Bild 18: 2Punkt-Regelung
Anhang Wissenswertes 6.3.1.1 2Punkt-Regelung Die 2Punkt-Regelung bzw. der 2Punkt-Regler ist in seiner Wirkweise der einfachste der beiden Regler- typen. Der Regler kann die Temperaturregelung nur ein- oder ausschalten. Der Regler schaltet die Stell- größe bei Unterschreiten des Sollwertes an und bei Überschreiten wieder aus (Heizen) (Bild 18: 2Punkt- Regelung). -
Seite 30: Schaltende Pi-Regelung (Pwm)
Anhang Wissenswertes 6.3.1.2 Schaltende PI-Regelung (PWM) Die schaltende PI-Regelung (PWM), Puls Weiten Modulation Regelung, verfügt ebenfalls über eine ste- tige PI-Regelung. Allerdings wird bei solch einer Regelung das Ausgangssignal (0 ... 100 %) der PI-Re- gelung nicht an die Stellgröße weitergegeben, sondern nur intern verarbeitet. Aus dem Ausgangssignal der PI-Regelung wandelt die PWM Regelung anschließend die Stellgröße in einen Ein- und Abschaltim- puls um. -
Seite 31: Bild 19: Schaltende Pi-Regelung (Pwm)
Anhang Wissenswertes °C Temperatur Sollwert Stellgröße berechnete Stellgröße 100 % 70 % 50 % Stellgröße ausgegebene Stellgröße Zyklus Bild 19: Schaltende PI-Regelung (PWM) -
