4.1 Spindelkegelanbringung:

+

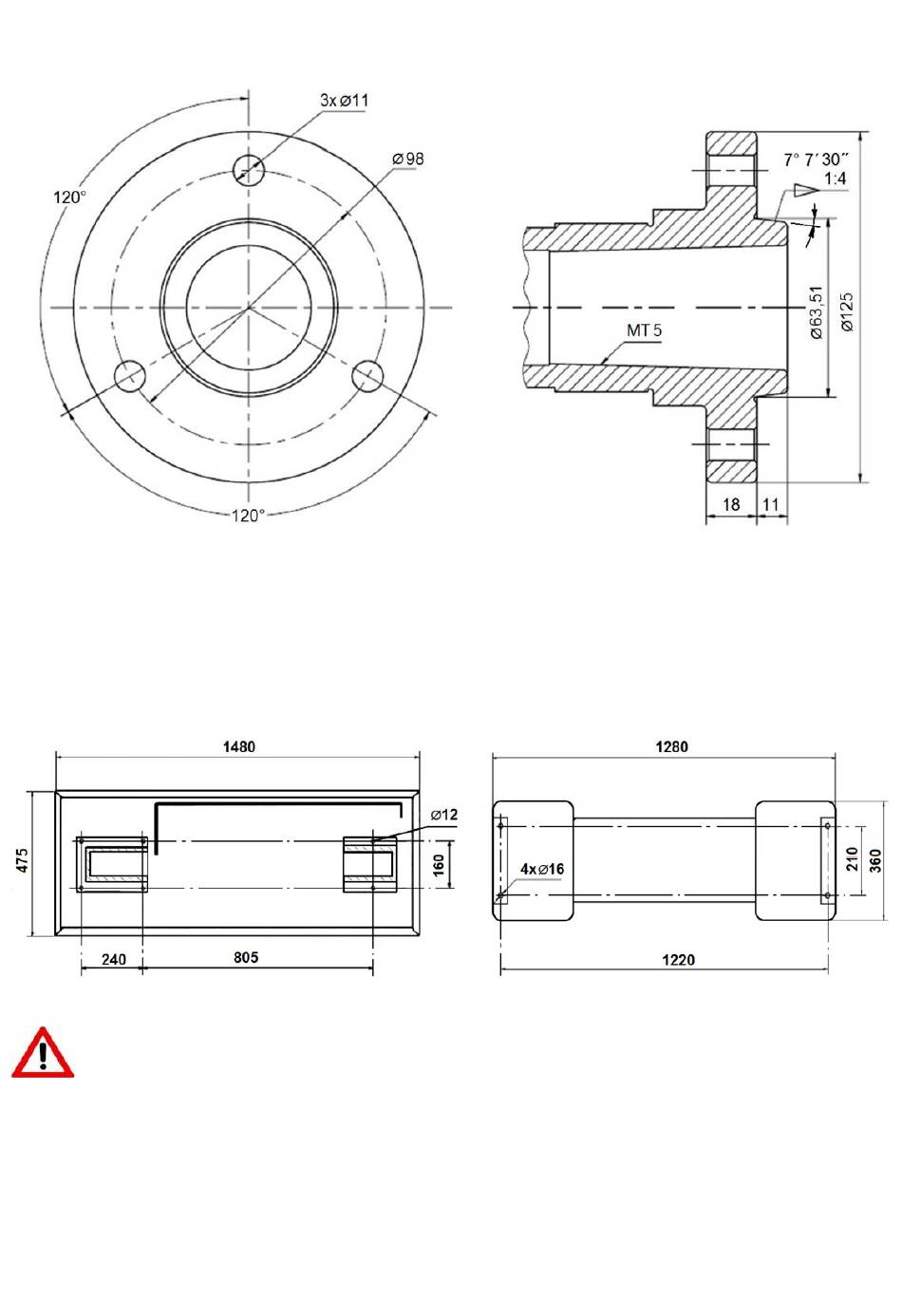

Abb. 4-1: Spindelkegelanbringung

4.2 Schema der Ankerschraubenbohrungen:

Abb. 4-2: Schema der Ankerschraubenbohrungen des Drehmaschinenbattes (links) und des Ständers (rechts)
WARNUNG:
Damit die Maschine nicht umkippt, muss sie mit vier Ankerschrauben (nicht mitgeliefert) am Boden verschraubt werden.
