Der zweite Schwenkmotor
Die beiden Abschnitte der linken Bootsnischen werden zusammengefügt. Der Schwenkmotor wird in das
Schwenkgetriebe für die linken Boote eingefügt, die Baugruppe an den linken Bootsnischen angebracht.
99A
99E
99H

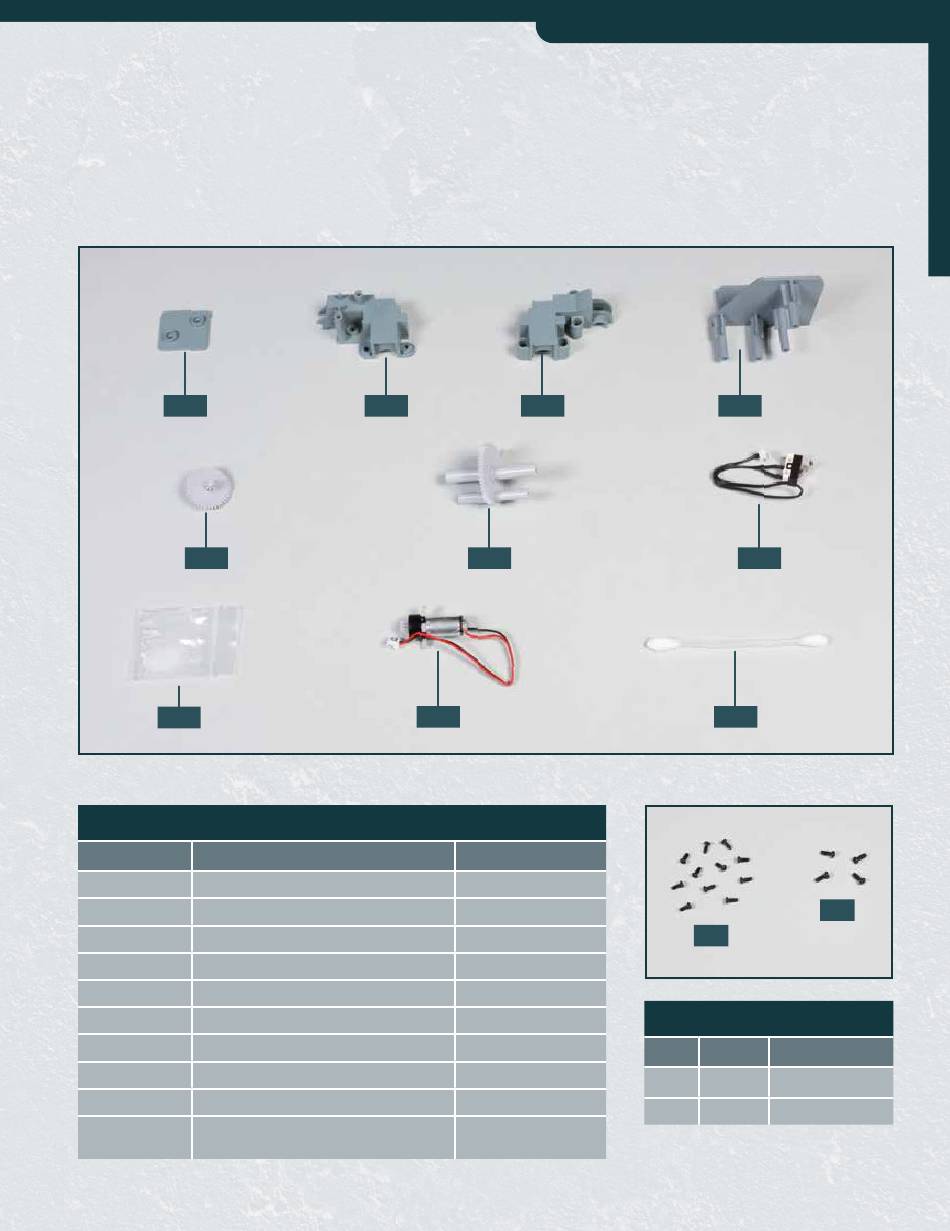

Ihre Bauteile im Überblick
Teilenummer
99A
Halteplatte des Endschalters
99B
99C
99D
99E
99F
Zahnrad mit Achsenführung
99G
99H
99I
Schwenkmotor für die linken Boote
99J
99B
99I
Name
Getriebegehäuse
Getriebegehäuse
Getriebehalterung
Zahnrad
Endschalter
Schmierfett
Wattestäbchen
Schritt-für-Schritt-Bauanleitung
Schritt-für-Schritt-Bauanleitung
99C
99F
Material
ABS
ABS
ABS
ABS
ABS
ABS
Elektronikteil
–
Elektronikteil
Kunststoff/
Baumwolle
3 3
99D
99G
99J
PP
FP
Schrauben
Typ
Anzahl
Abmessungen
FP
10 + 1
2,3 x 5 mm
PP
3 + 1
2,6 x 6 mm
