6.7 Schnittstellen und Output

Als Schnittstellen werden alle Ein- und Ausgänge am Sensor bezeichnet, welche Daten übertragen.

Analogausgang

-
Synchronisation
-
Schaltausgang
-
Alarmausgang
-
RS-485
-
Analogausgang
6.7.1
Strom- oder Spannungsausgang
Der Sensor verfügt über einen analogen Ausgang, welcher das Signal in Form von Strom oder Spannung
über denselben Pin ausgeben kann.
In den Einstellungen des Sensors ANALOG OUT oder über einen RS485 Befehl kann die gewünschte
Ausgangsfunktion Strom oder Spannung aktiviert werden.

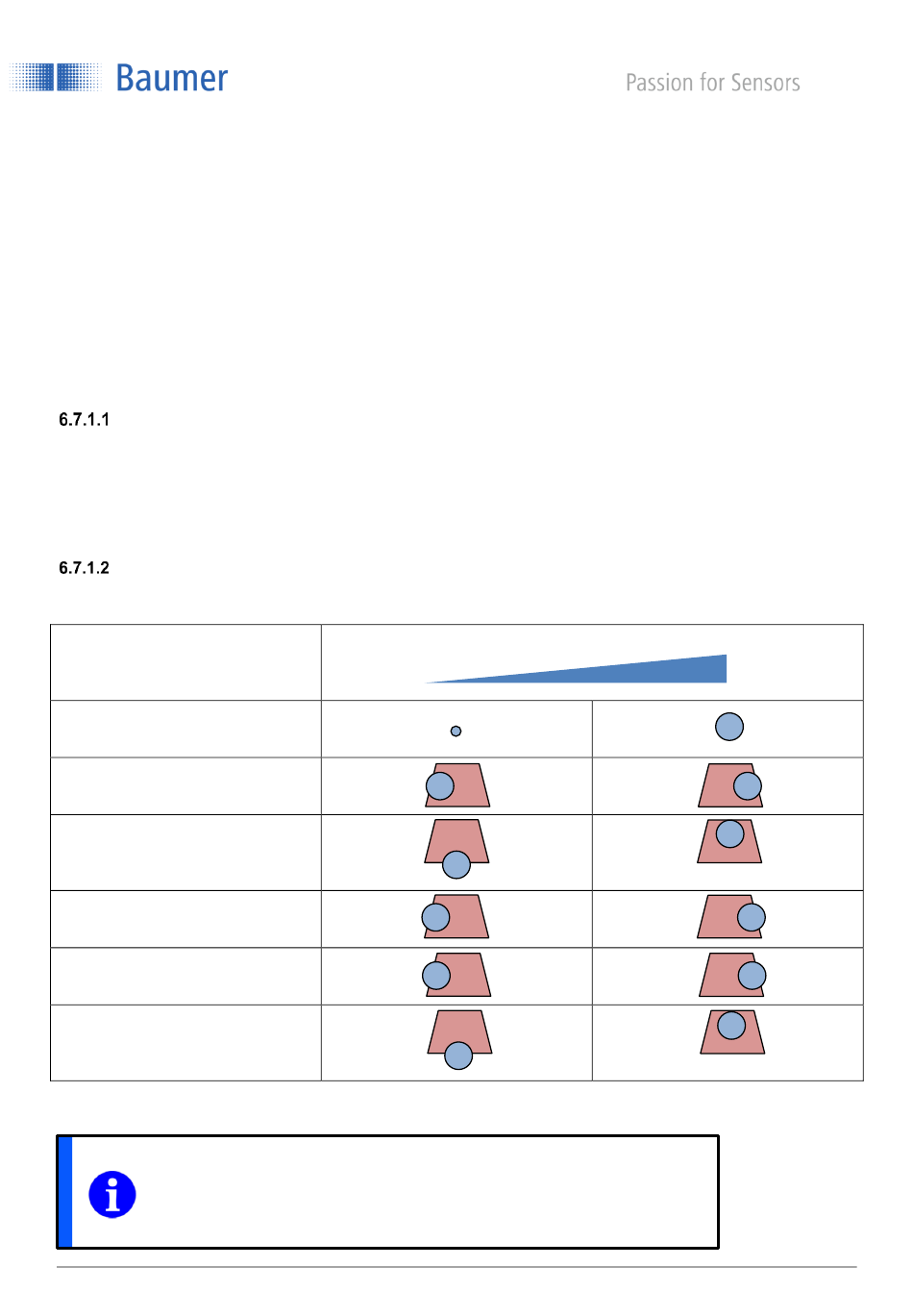

Verhalten des Analogausgangs
Verhalten der Analogausgangskurve bei Standardeinstellung (Positive Steigung)
Messtyp
Durchmesser
X-Mittelpunkt
Z-Mittelpunkt
X-Links
X-Rechts
Z-Top
HINWEIS
Verlässt das Objekt den Messbereich, wird der Analogausgang den letzten gültigen Zustand
halten.
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
SCALE START
0V/4mA
Klein
Links
Unten
Links
Links
Unten
59/73
SCALE END
10V/20mA
Gross
Rechts
Oben
Rechts
Rechts
Oben
