Nein
5.5.1
Durch „Nein" wird die FLEX MOUNT Funktion ausgeschaltet. Wenn FLEX MOUNT nicht aktiviert ist, sind
„Winkel" 0° und „Abstand" =Messbereichsende Sde
Das Winkel-Symbol
HINWEIS
Sobald FLEX MOUNT deaktiviert wurde, werden MESSFELD, ANALOG OUT sowie DIGITAL OUT
auf die Standardeinstellungen zurückgesetzt (MESSFELD = Maximales Messfeld, ANALOG OUT
und DIGITAL OUT= Maximaler Wertebereich des Messtyps).
Ja
5.5.2
In diesem Menüpunkt wird FLEX MOUNT aktiviert.
Als Nächstes wird vom Sensor „Platzieren Sie die Referenz (REF)" ausgegeben, worauf der Sensor auf die
Referenzfläche (Oder auf die Hilfsplatte wenn keine Referenzfläche vorhanden ist) ausgerichtet wird. Die
Referenzfläche muss sich innerhalb des Messfeldes des Sensors befinden (Abstand Sensor-Referenzfläche
kleiner als Messbereichsende Sde). Die Referenzfläche muss dabei den Anforderungen entsprechen.
Hilfsplatte

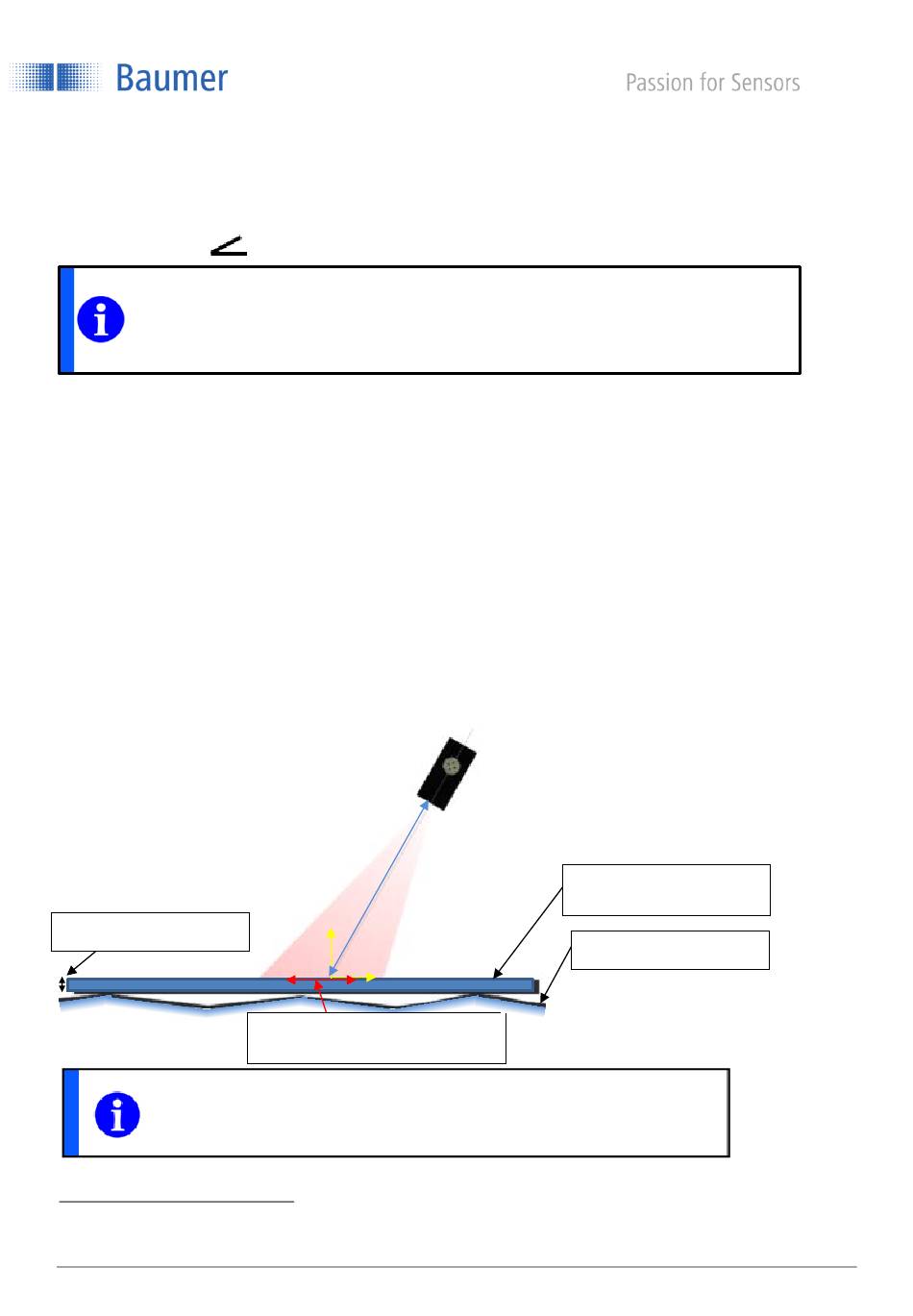

Um Unebenheiten der Referenzfläche auszugleichen kann für diesen Vorgang eine ebene temporäre
Hilfsplatte verwendet werden, welche während dem Einlernen auf die Referenzfläche gelegt und nach dem
Vorgang wieder entfernt wird.
Diese Platte sollte möglichst eben sein und muss „Minimale Länge Referenzfläche" erfüllen. Es sollte darauf
geachtet werden, dass die Hilfsplatte parallel zur sich darunter befindenden Referenzfläche liegt. Die Dicke
dieser Platte spielt dabei keine Rolle solange sie sich innerhalb des Messfeldes des Sensors befindet. Die
Dicke der Hilfsplatte (DICKE REF) kann zum Schluss des Vorganges wieder abgezogen werden.
DICKE REF
HINWEIS
Die nachfolgenden Menüpunkte EINLERNEN REF und DICKE REF müssen
abgeschlossen werden damit FLEX MOUNT aktiviert werden kann.
1
Gemäss Datenblatt Kapitel 6.1
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
verschwindet vom Display.
Links
Abstand Sensor-
Referenzfläche
M
K
Minimale Länge Referenzfläche
bzw. Hilfsplatte
gesetzt.
1
Rechts
Hilfsplatte während des
Einlernvorgangs
Referenzfläche uneben
