Baumer PosCon OXC7 Bedienungsanleitung Seite 54

Objekt nicht vollständig im Messbereich
6.5.2
Hier befindet sich das Objekt mit seinem Halbkreis nicht vollständig im Messbereich, jedoch werden
mindestens 120° des Winkelsegmentes abgedeckt. Dadurch, dass sich das Objekt nicht vollständig im
Messbereich befindet, sind grössere Objekt-Durchmesser möglich.
Grenzen der Objekt-Positionen
Je grösser der Durchmesser des Objektes, desto kleiner ist die mögliche Positionsänderung innerhalb des
Messfeldes.

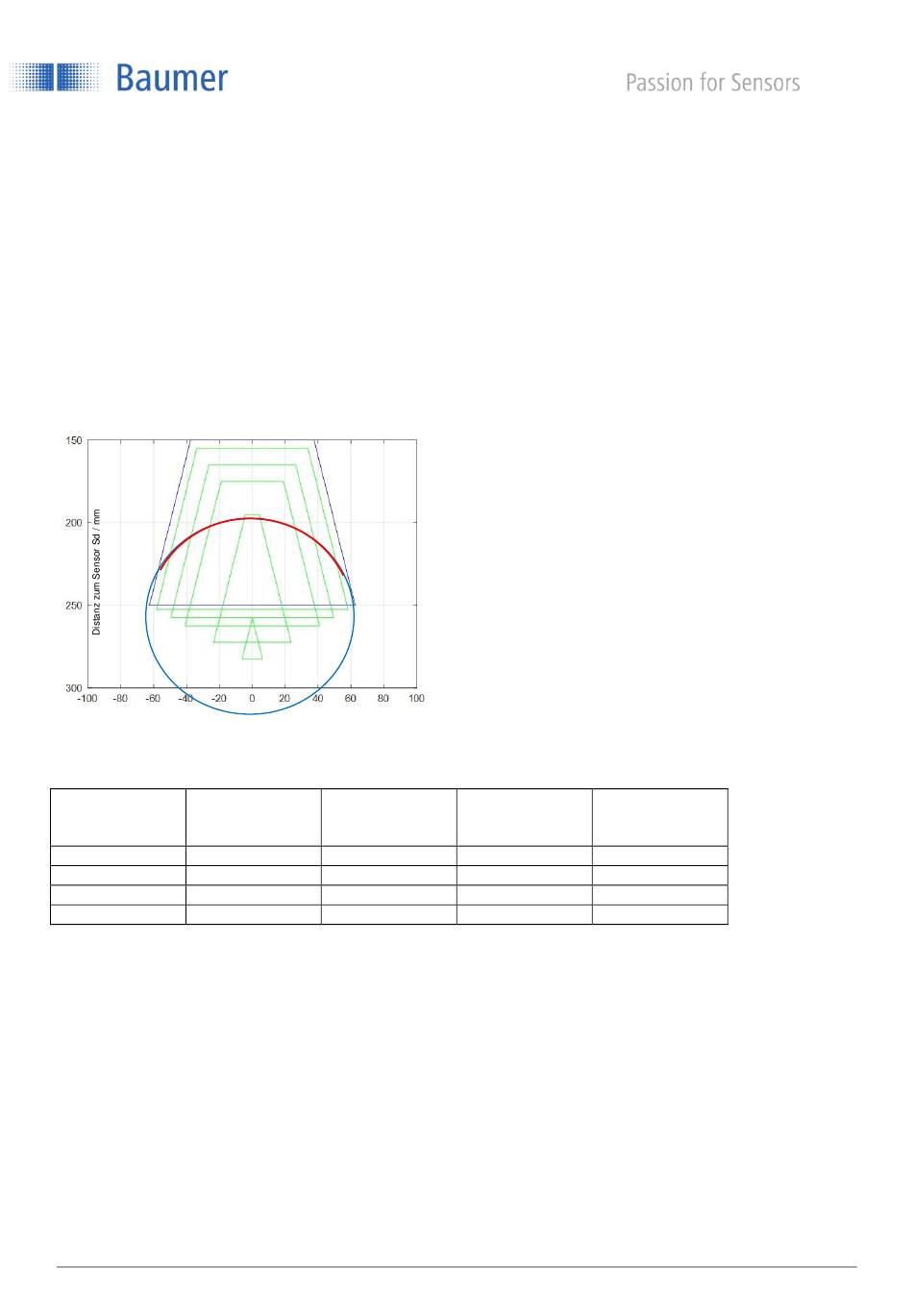

In der Grafik werden die Bewegungsmöglichkeiten des Objektes aufgezeigt, damit sich der minimale
Winkelbereich immer im Messbereich befindet. Grün sind die Positionen des Objektzentrums.
D=30mm
D=50mm
D=130mm
Grenzen von „Objekt nicht vollständig im Messbereich"
Durchmesser D Min. Distanz
/ mm zum Sensor
Sd1 / mm
30 165,0
50 175,0
90 195,0
130 257,7
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
D=90mm
Beispiel
D=130mm
Breite@Sd1 /
mm
52,8
37,9
8,3
0,0
Max. Distanz Breite@Sd2 /
zum Sensor mm
Sd2 / mm
257,5 99,0
262,5 81,7
272,5 47,1
282,5 12,4
