6.6 Offset Durchmesser

Je nach Position des Objektes innerhalb des Messfeldes können sich Abweichungen des Durchmesser-
Messwertes vom wirklichen Wert des Durchmessers ergeben.
Diese Abweichungen setzen sich zusammen aus dem grundsätzlichen Offset „Offset Durchmesser", sowie
der Linearitätsabweichung je nach Objekt-Position „Linearitätsabweichung Durchmesser".
Ist der Wert „Offset Durchmesser" positiv, wird tendenziell ein zu hoher Messwert geliefert, bei negativem
Offset ein zu Niedriger.
Die maximale Abweichung vom Offset ist im Datenblatt durch die Linearitätsabweichung des Durchmessers

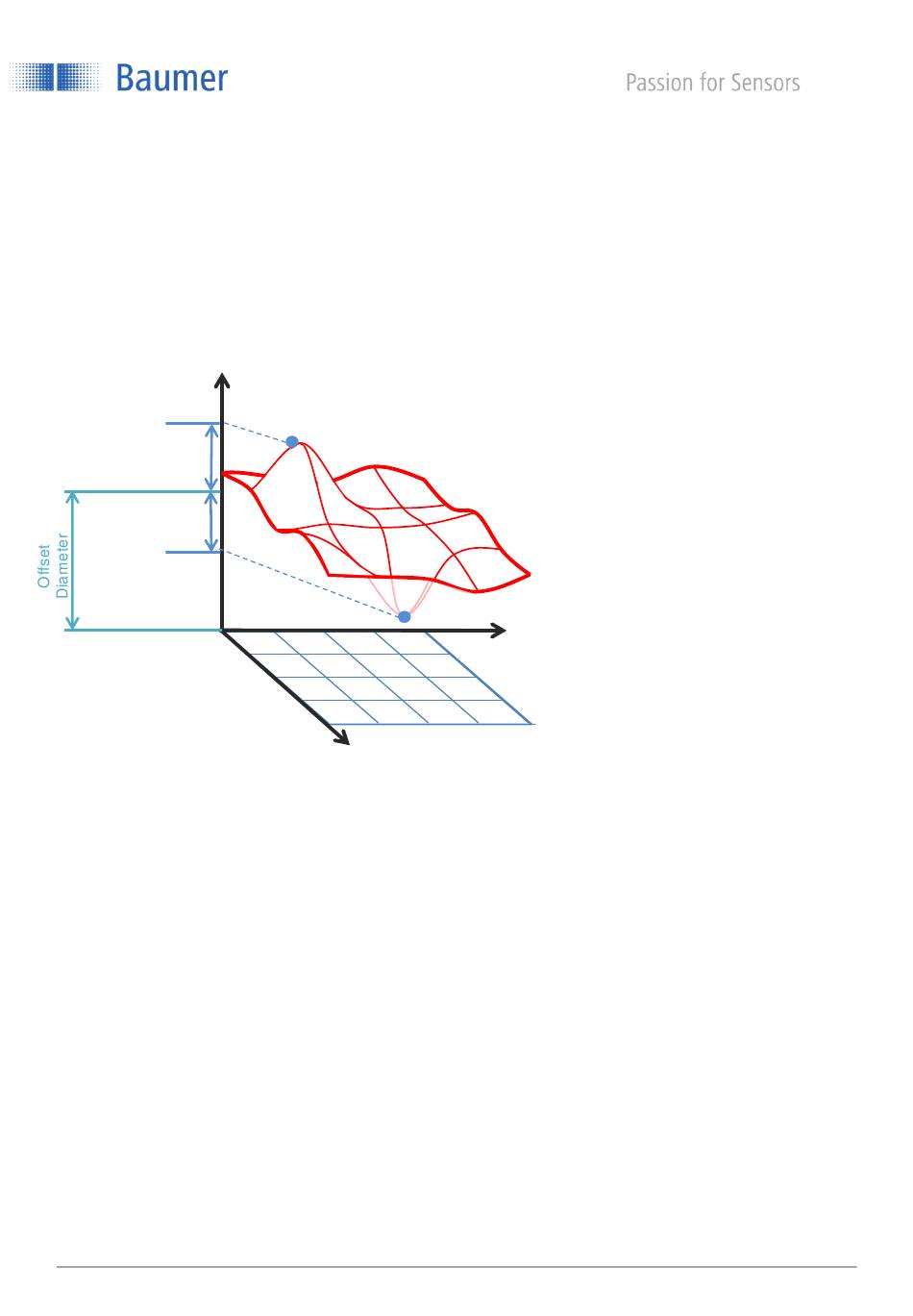

über das Messfeld hinweg angegeben. Dabei ist D konstant und die Position (x und z) variabel.
Linearity
Deviation
Diameter
Linearity
Deviation
Diameter
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
Error
max
X
min
Z
