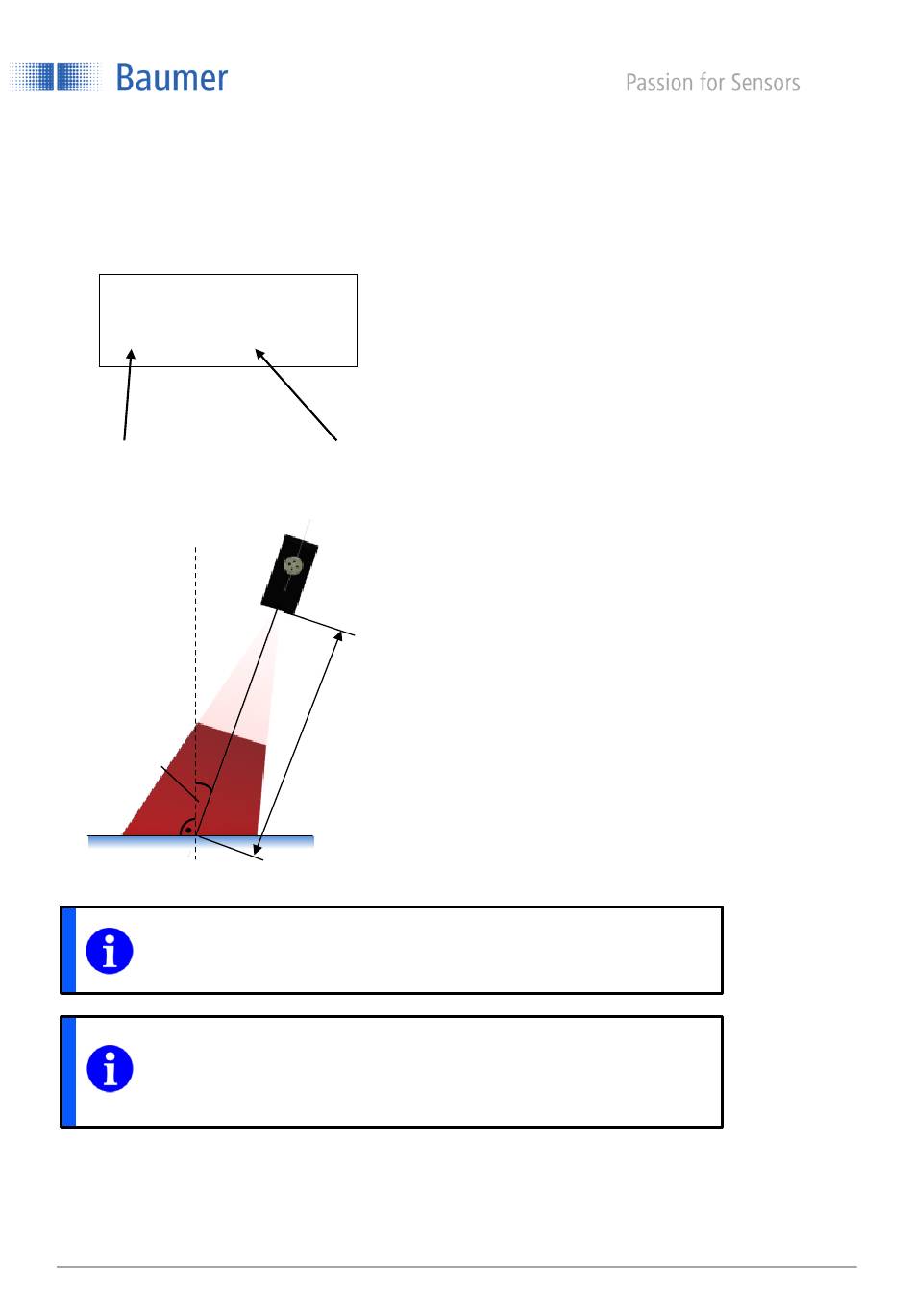

5.3 LIVE MONITOR

Mit LIVE MONITOR können die Installationsbedingungen überprüft werden. Der Sensor misst kontinuierlich
den Winkel und den Abstand der optischen Achse zur Messebene und gibt die Werte aus. Dies kann die
Montage erheblich vereinfachen und auch Montagefehler aufzeigen.
LIVE MONITOR
15.7° 220mm
Gemessener Winkel in °
zur Referenzfläche
Links
Winkel
HINWEIS
Ein Winkel von 0° bedeutet, dass der Sensor im rechten Winkel zur
Referenzfläche steht.
HINWEIS
Während LIVE MONITOR aktiv ist, wird das Messfeld auf max. gesetzt und die
Ausgänge des Sensors auf „Kein Objekt im Messbereich" eingestellt. FLEX
MOUNT ist während dieser Zeit deaktiviert. Nach Beendigung von LIVE
MONITOR werden die letzten gültigen Einstellungen wieder übernommen.
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
Abstand zur
Referenzfläche
Rechts
Abstand
