Mögliche Durchmesserbereiche
4.5.3
Die möglichen Durchmesserbereiche hängen von der Positionierung des Sensors relativ zum Objekt ab.
Beispiel 1 zeigt eine Anordnung, mit der ein Durchmesserbereich von 30 bis 90 mm innerhalb des maximalen
Messfelds bestimmt werden kann. Grössere Durchmesser bis maximal 130 mm lassen sich durch Anpassen
der Abstände von Objekt zu Sensor ermitteln (Beispiele 2 und 3).

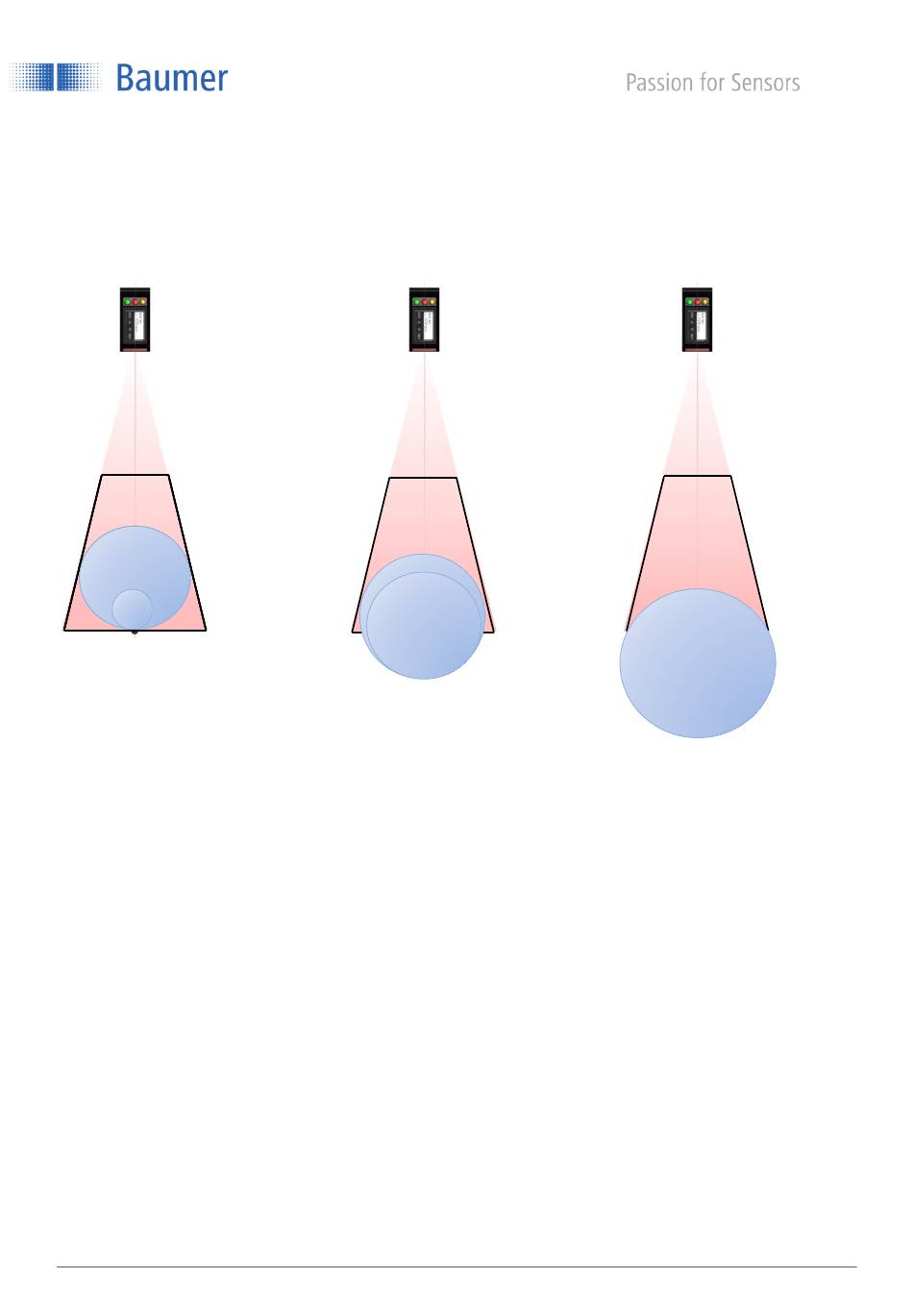

Beispiel 1: Durchmesserbereich
30 bis 90 mm
de_BA_PosCon_OXC7.docx
04.01.2021 15:14/adr V1.1 ANW_81218277
Beispiel 2: Durchmesserbereich
90 bis 110 mm
17/73
Beispiel 3: Maximaler
Durchmesser von 130 mm
