Messsystem

Automatische Messung

Im Oszilloskopmodus können Sie durch Drücken von
automatischen Messwert anzeigen. Der Bildschirm zeigt unten links sechs
Messarten an: Freq, Max, Min, Vpp, Durchschnitt und Effektivwert.

Automatische Messung von Spannungsparametern

Die Oszilloskope ermöglichen automatische Spannungsmessungen,

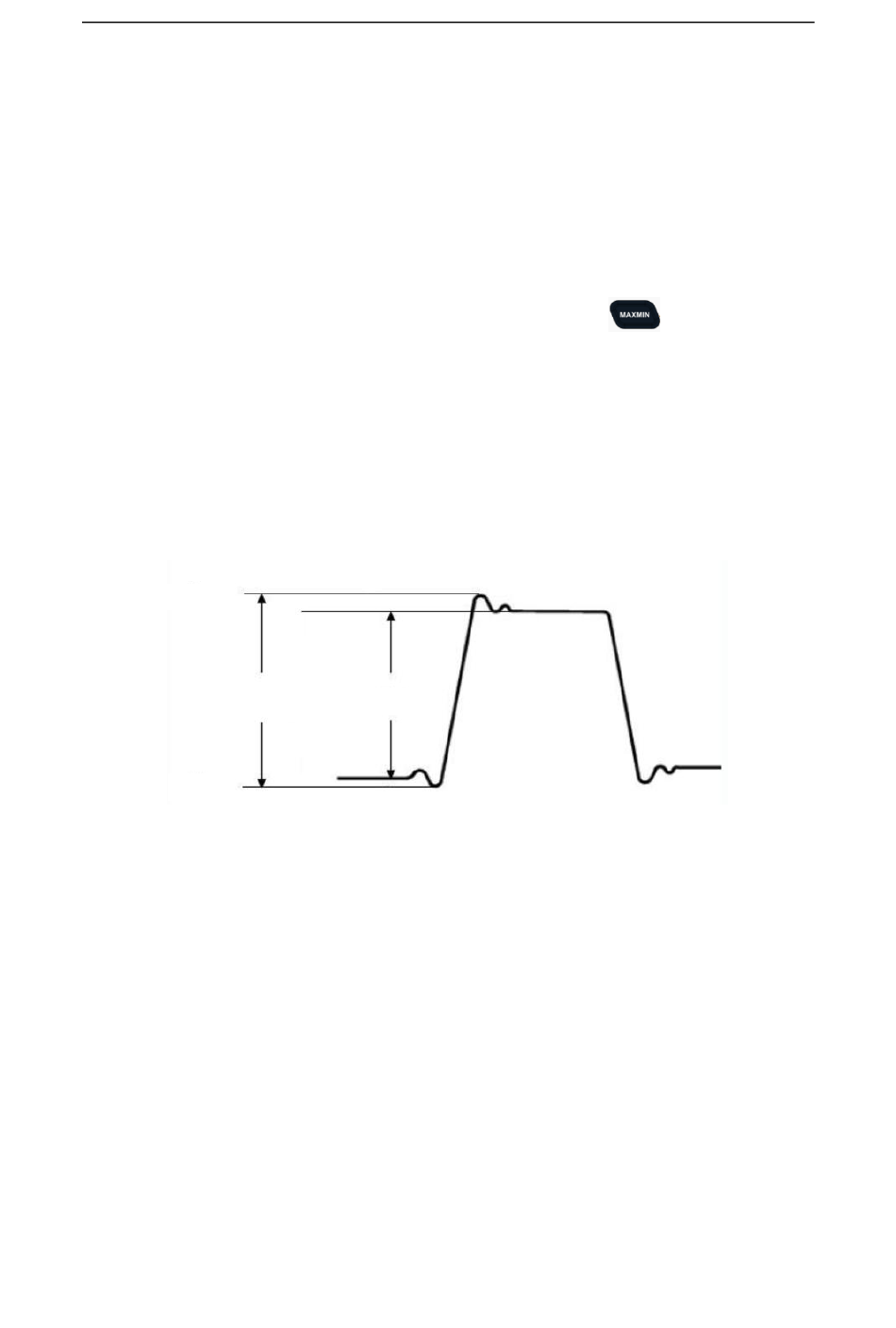

darunter Durchschnitt, Vpp, Effektivwert, Max, Min und Vamp. Abbildung
3-4 zeigt einen Impuls mit einigen Spannungsmesspunkten.
Max
Vpp
Min
Durchschnitt: <1 Zyklus: Die gesamte angezeigte Wellenform wird für die
Berechnung verwendet.
>1 Zyklus: Eine Wellenform mit n Zyklen wird für die
Berechnung verwendet.
Vpp: Spitze-zu-Spitze-Spannung.
Effektivwert: <1 Zyklus: Die gesamte angezeigte Wellenform wird für die
Berechnung verwendet.
>1 Zyklus: Eine Wellenform mit n Zyklen wird für die
Berechnung verwendet.
Max: Höchste positive Spitzenspannung, die über die gesamte Wellenform
gemessen wird.
Min: Höchste negative Spitzenspannung, die über die gesamte Wellenform
gemessen wird.
Vamp
Abbildung 5-2
