Benutzeroberfläche des Oszilloskops
13
12
11

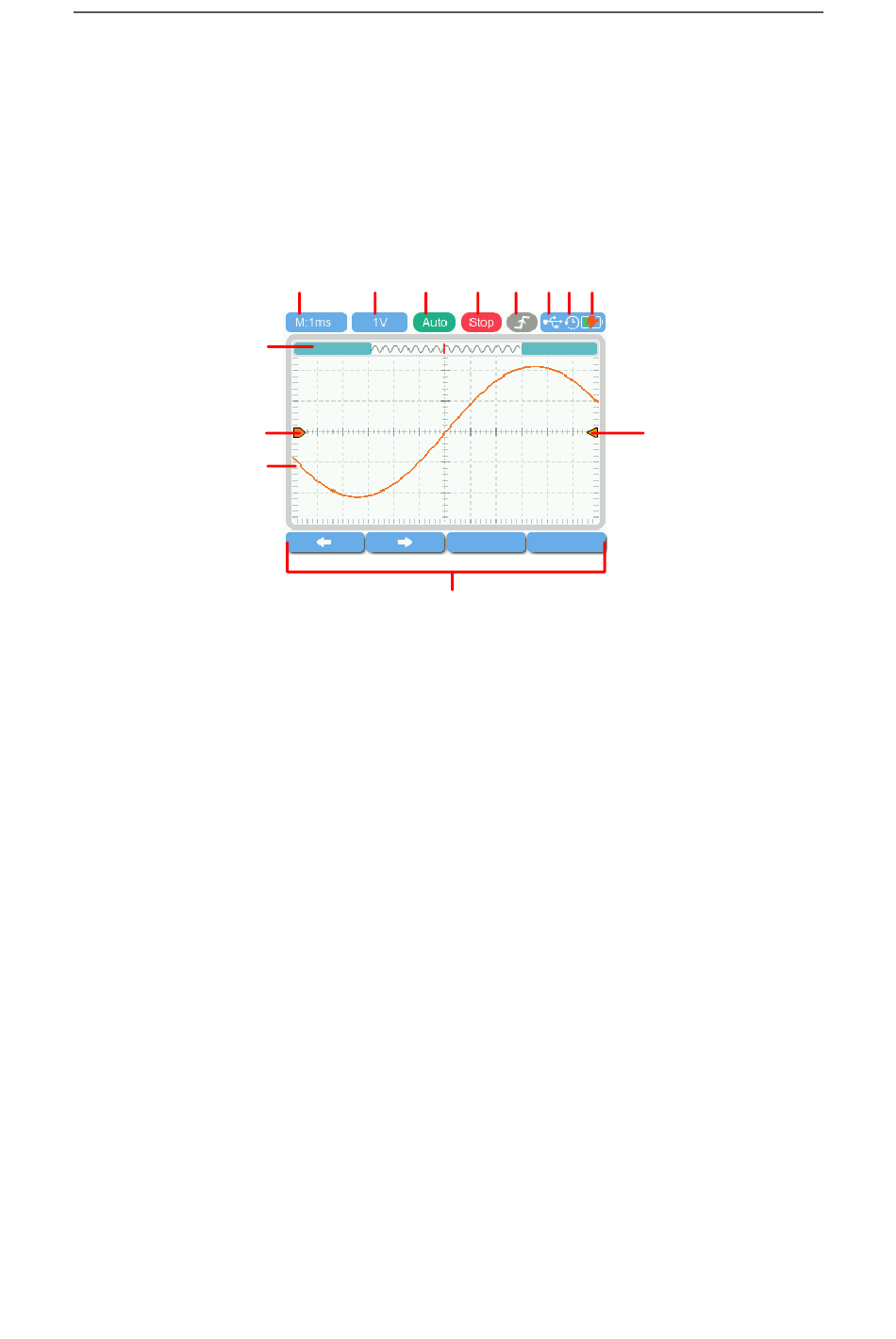

Abbildung 5-1: Benutzeroberfläche des Oszilloskops
Beschreibung:
1. Zeitbasis (vertikal, die Rasterlinie bezeichnet die Zeit).
2. Amplitude (vertikal, die Rasterlinie bezeichnet die Spannung oder den
Strom).
3. Triggerbedienungsmodus:
Auto: In diesem Triggermodus leitet das Oszilloskop, wenn die
angegebene Auslösebedingung nicht erkannt wird, eine erzwungene
Auslösung und Erfassung zur Anzeige der Wellenform ein. Diese
Auslösemethode eignet sich für unbekannte Signalpegel oder die
Anzeige von Gleichstromsignalen sowie für häufig auftretende
Auslösebedingungen, bei denen keine erzwungene Auslösung
erforderlich ist. Wenn die Basiszeit größer oder gleich 100
Millisekunden ist, wird der Scan-Modus aktiviert.
Normal (Normal): In diesem Triggermodus führt das Oszilloskop nur
dann eine Auslösung und Erfassung durch, wenn die angegebene
1 2 3
10
27
4 5 6 7 8
9
