BESCHREIBUNG

EINLEITUNG

Die Ladegeräte der Serie Powertech IQ können (je nach gelieferter
Variante) zum Aufladen von Batterien mit 24 V, 36 V oder 48 V an
einer Einphasen-Netzspannungsquelle verwendet werden. Das mikro -
prozessorgesteuerte Gerät erkennt die Batterie (Spannung, Kapazität,
Ladezustand usw.) automatisch and analysiert ihren Zustand sehr effektiv
für eine optimale Handhabung. Verschiedene Ladeprofile (für Blei/Säure-
Batterien mit Flüssigelektrolyt, VRLA-Batterien (XFC Flex), Gelbatterien
oder WF200-Batterien) sind je nach der vom Bediener gewählten Kon -
figu ration verfügbar. Außerdem sind Funktionen für Entsulfatierung,
Ausgleichs- und Erhaltungsladungen ebenfalls integriert.

MERKMALE

Standardausstattung der Powertech IQ Ladegeräte:
• Das große LCD-Display mit fünffarbiger Hintergrundbeleuchtung
zeigt den Status des Ladegeräts (Warten, Laden, Fehler,
Ladevorgang beendet) an.
• Drahtlose Kommunikation mit dem Batteriecontroller Wi-IQ. Diese
Kommunikation ermöglicht die Optimierung des Ladevorgangs
sowie die automatische Anpassung des Ladegeräts an die Batterie
je nach Temperatur, Kapazität und Technologie (Flüssigelektrolyt,
VRLA...). Die Kommunikation geschieht während des Ladevorgangs,
um die Batterietemperatur zu analysieren und Verluste in den
Ausgangskabeln zu kompensieren.
• Mithilfe einer Echtzeituhr können Ausgleichladungen zu bestimmten
Uhrzeiten (z. B. in Schwachlastzeiten mit günstigen Stromtarifen)
geplant werden. Der Anwender kann beispielsweise die
Ausgleichsladung je nach Bedarf ein- oder mehrmals wöchentlich
konfigurieren.
• System zur Vermeidung von Lichtbögen für ein sicheres Abklemmen
während des Ladevorgangs.
• Eine USB-Schnittstelle ermöglicht den Anschluss eines USB-Sticks
zum Herunterladen aller im Ladegerät gespeicherten Daten.
Optionale Ausstattung:
• Ethernet-Schnittstelle für das Fernmanagement des Ladegeräts.

AUSSENANSICHT

Nr. Funktion
1. Lüftungsschlitze
2. Anzeige- und Bedienfeld
3. Netzkabel
4. Batteriekabel
5. Wandmontagerahmen
6. Halteschraube für Schutzhaube
7. Navigationstaste – Ein/Aus-Schalter des Ladegeräts
8. USB-Anschluss
9. Optionaler Anschluss (Elektroventil, BSI, Ethernet...).

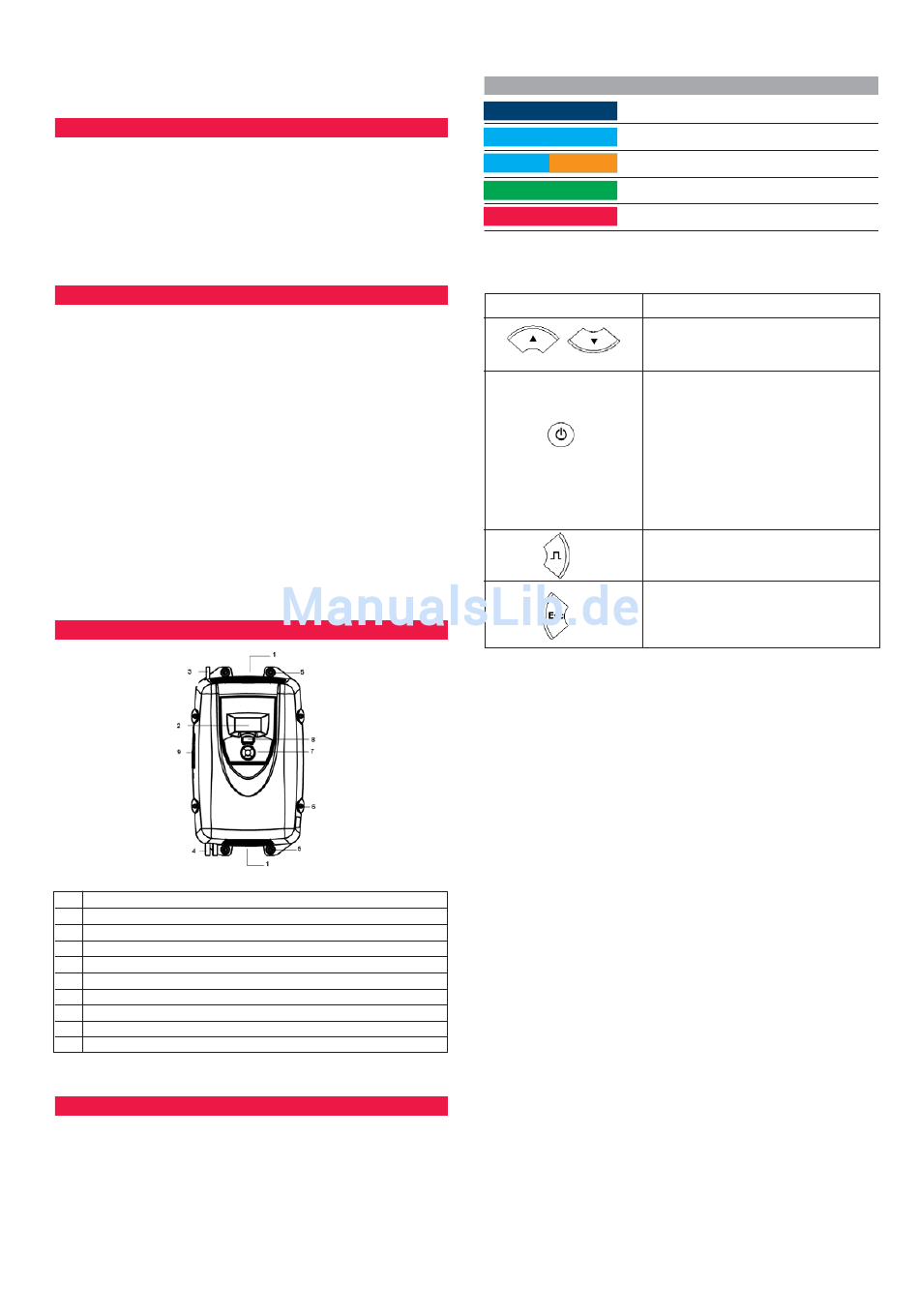

Abbildung 1: Hauptkomponenten des Ladegeräts

BEDIENFELD

Dient der Anzeige und Bedienung. Einzelheiten und Informationen siehe
unter „Die Menüs" sowie „Verwendung des Ladegeräts".
LCD-Display
Das Display ist mit 5 verschiedenen Farben ausgestattet, die den Status
des Ladegeräts anzeigen:
Tastenfunktionen
Die Tasten besitzen die folgenden allgemeinen Funktionen:
002
4
FUNKTION
FARBE
Dunkelblau Warten auf Anschluss der Batterie
Batterie lädt
Hellblau
Hellblau Orange Blinkt abwechselnd, Gerät lädt und Pumpe defekt
Grün Ladevorgang beendet
Ladegerätfehler DF1, DF2, DF3, TH
Rot
Taste Funktion
Navigation im Menü.
Zum Anfang/Ende der Liste
(2 Sekunden drücken)
Die Taste in der Mitte verfügt über eine
zweifarbige LED (Grün: Ladegerät im
Wartemodus, Rot: Ladegerät in Betrieb)
Stopp oder Start des Ladevorgangs
GRÜN/ROT Auswahl des aktiven Menüs oder
Bestätigung des gespeicherten Werts
Verwerfen des gespeicherten Werts
(2 Sekunden drücken)
Starten einer Ausgleichsladung
Aufrufen eines Untermenüs
Aufrufen der Menüs (3 Sekunden
drücken)
Fenster schließen
