MONTAGE
2 mm

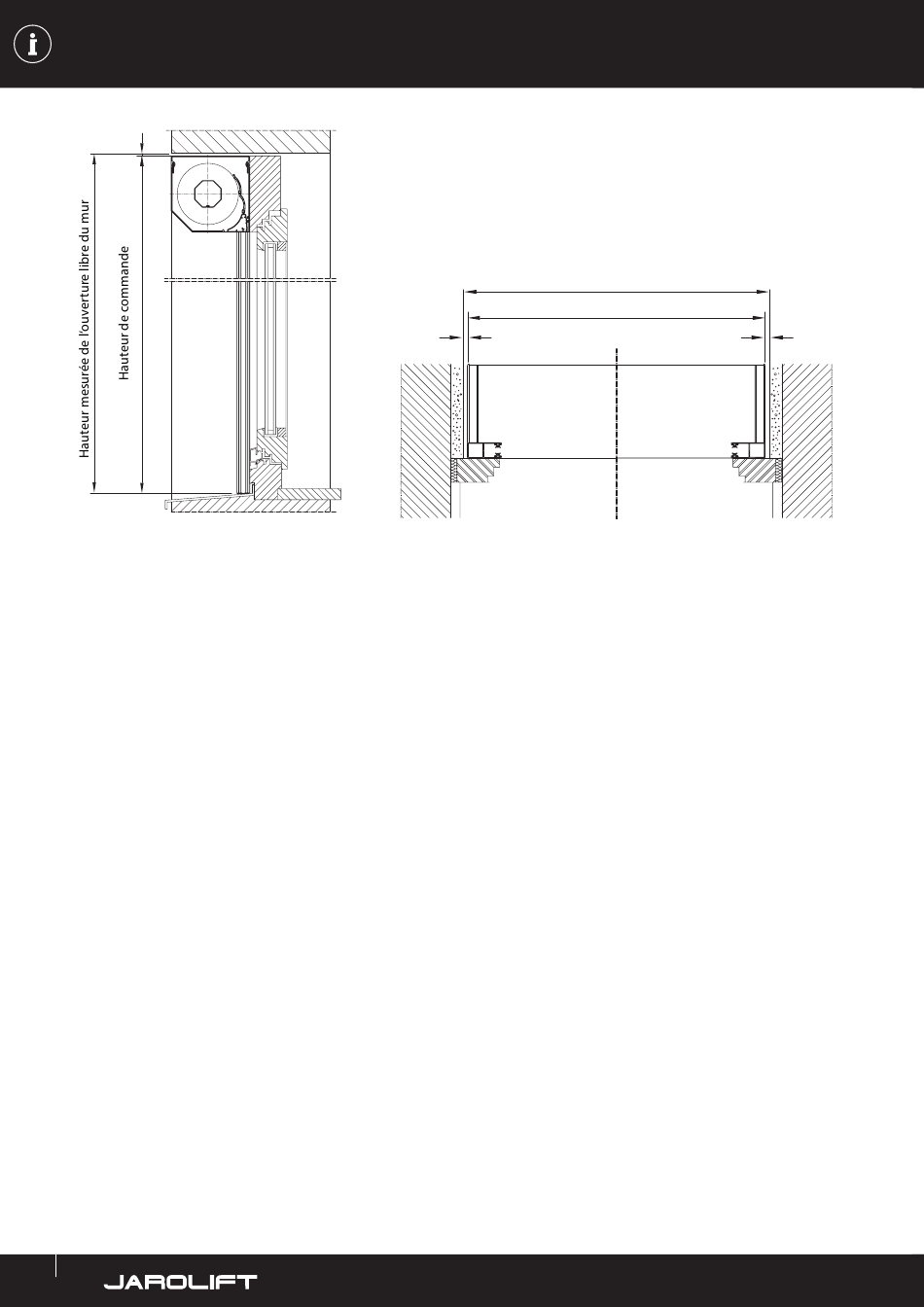

Notice de prise de mesure pour l'installation du volet roulant
monté en façade sur le cadre de la fenêtre :
1.
Mesurez la largeur de l'ouverture de mur à mur existante. Mesurez en haut, au milieu et en bas, car l'ouverture murale est
souvent maçonnée ou en crépis est peut-être irrégulière.
2.
Prenez maintenant la plus petite mesure et soustrayez environ 2 mm de cette valeur à gauche et à droite. Nous recom-
mandons cette déduction pour laisser une marge de manœuvre lors de l'installation. Vous pouvez modifier cette mesure
pour obtenir plus ou moins de marge de manœuvre.
Exemple :
Si votre largeur utile est de 1 500 mm, soustrayez un total de 4 mm.
La largeur à saisir dans notre configurateur lors de la commande est alors de 1 496 mm.
3.
Mesurez maintenant la hauteur de l'ouverture dans le mur.
Mesurez trois autres dimensions : à gauche, à droite et au centre. Prenez maintenant la plus petite mesure ! La hauteur
du coffre du volet roulant est déterminée par la hauteur du volet roulant monté en façade. Vous trouverez un aperçu des
dimensions des coffres aux pages 20 et 21.
Par défaut, votre volet roulant extérieur est toujours livré avec le plus petit coffre possible. Vous pouvez toutefois sélec-
tionner un coffre plus grand dans le configurateur. Ceci est utile, par exemple, si vous avez une fenêtre et une porte à
proximité et souhaitez que le coffre de la fenêtre soit de la même taille que celui de la porte.
4.
Déterminez maintenant le côté de manœuvre (vu de l'extérieur) et le mode de fonctionnement.
Vérifiez qu'il y a suffisamment d'espace sur le cadre de la fenêtre pour le passage du dispositif de manœuvre. Par exemple,
des ferrures peuvent gêner. Nous recommandons alors un fonctionnement motorisé !
18
Largeur mesurée de l'ouverture libre du mur
Largeur de commande
2 mm 2 mm
