44
57

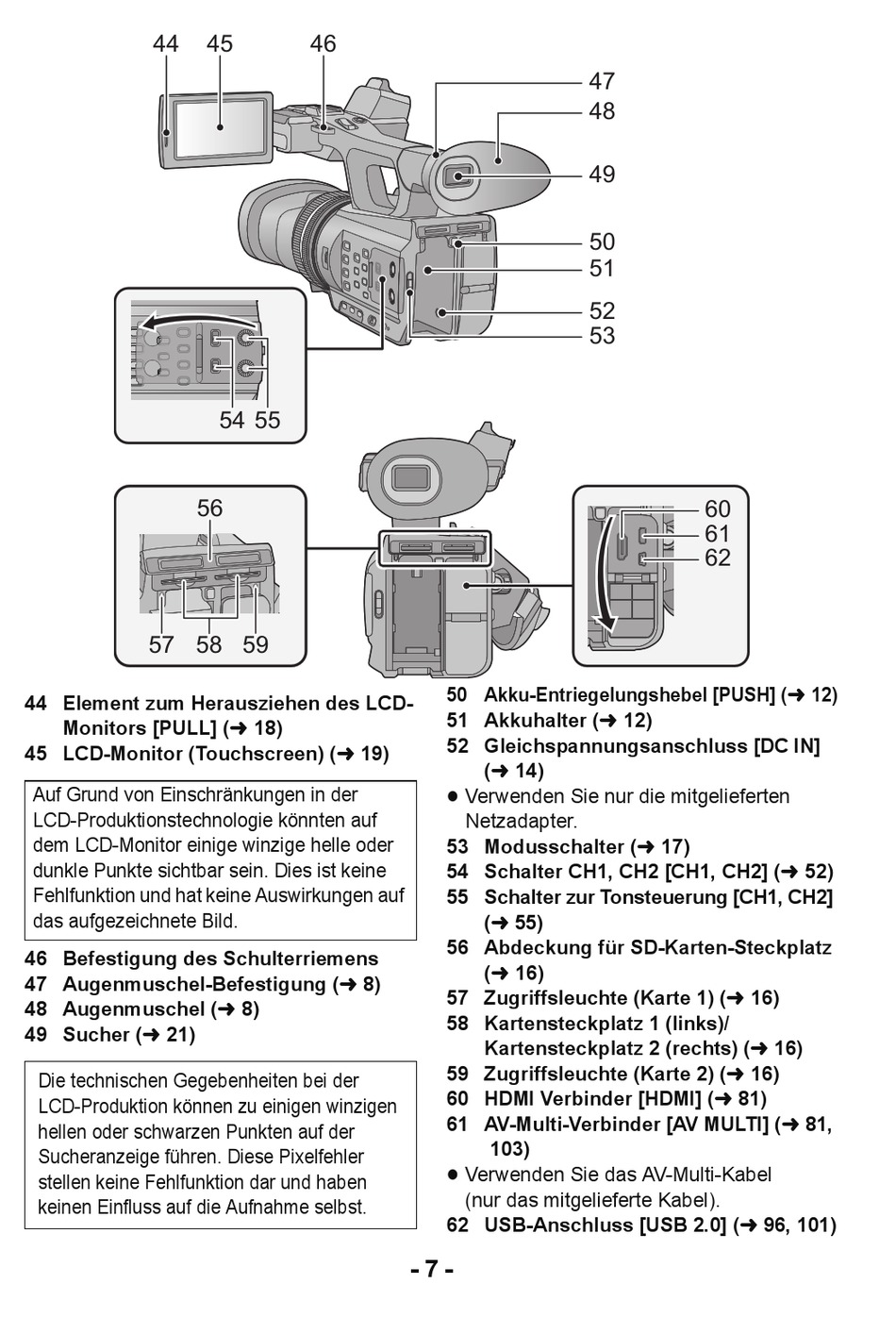

44 Element zum Herausziehen des LCD-
Monitors [PULL] (l 18)
45 LCD-Monitor (Touchscreen) (l 19)
Auf Grund von Einschränkungen in der
LCD-Produktionstechnologie könnten auf
dem LCD-Monitor einige winzige helle oder
dunkle Punkte sichtbar sein. Dies ist keine
Fehlfunktion und hat keine Auswirkungen auf
das aufgezeichnete Bild.
46 Befestigung des Schulterriemens
47 Augenmuschel-Befestigung (l 8)
48 Augenmuschel (l 8)
49 Sucher (l 21)
Die technischen Gegebenheiten bei der
LCD-Produktion können zu einigen winzigen
hellen oder schwarzen Punkten auf der
Sucheranzeige führen. Diese Pixelfehler
stellen keine Fehlfunktion dar und haben
keinen Einfluss auf die Aufnahme selbst.
46
45
54 55
56
58 59
50 Akku-Entriegelungshebel [PUSH] (l 12)
51 Akkuhalter (l 12)
52 Gleichspannungsanschluss [DC IN]
(l 14)
≥ Verwenden Sie nur die mitgelieferten
Netzadapter.
53 Modusschalter (l 17)
54 Schalter CH1, CH2 [CH1, CH2] (l 52)
55 Schalter zur Tonsteuerung [CH1, CH2]
(l 55)
56 Abdeckung für SD-Karten-Steckplatz
(l 16)
57 Zugriffsleuchte (Karte 1) (l 16)
58 Kartensteckplatz 1 (links)/
Kartensteckplatz 2 (rechts) (l 16)
59 Zugriffsleuchte (Karte 2) (l 16)
60 HDMI Verbinder [HDMI] (l 81)
61 AV-Multi-Verbinder [AV MULTI] (l 81,
103)
≥ Verwenden Sie das AV-Multi-Kabel
(nur das mitgelieferte Kabel).
62 USB-Anschluss [USB 2.0] (l 96, 101)
- 7 -
47
48
49
50
51
52
53
60
61
62
