- Seite 1 T510 BEDIENUNGSANLEITUNG MATERIALFEUCHTE- MESSGERÄT...
-
Seite 2: Inhaltsverzeichnis
Eigenverantwortung des Anwenders. TROTEC übernimmt keine Garantie für die Richtigkeit der ermittelten Messwerte bzw. ® Messergebnisse. Ferner übernimmt TROTEC keinerlei Haftung für etwaige Fehler oder Schäden, die aus der Verwendung der ® ermittelten Messwerte entstehen. © TROTEC Bedienungsanleitung – Materialfeuchte-Messgerät T510... -
Seite 3: Informationen Über Das Gerät

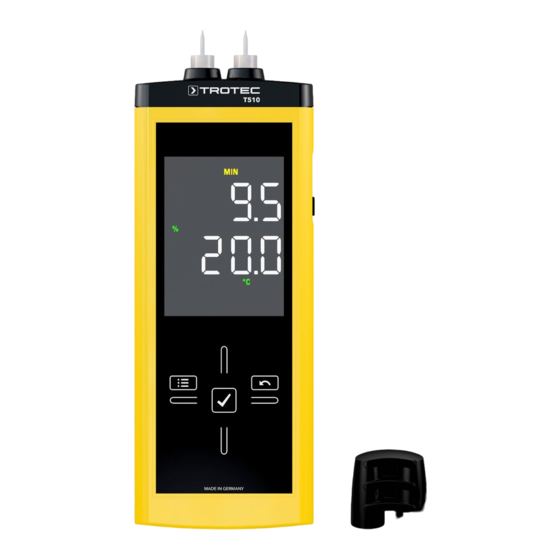

Steuerkreuz Informationen über das Gerät Gerätebeschreibung Das Materialfeuchte-Messgerät T510 ermöglicht die Bestim- mung der Feuchte von Holz und anderen weichen Baumaterialien (z.B. Gips, Putz) nach dem Widerstandsmessverfahren. Das Gerät bietet zwei verschiedene Messarten, zum einen für die Holzfeuchte und zum anderen für die Baufeuchte. Bei den Mes- sarten lassen sich verschiedene Holzarten bzw. -
Seite 4: Technische Daten
-20 °C bis +60 °C bei < 90 % oder <20 g/m Bestimmungsgemäße Verwendung (nicht kondensierend) Verwenden Sie das Materialfeuchte-Messgerät T510 ausschließ- Batterie 4 Stück Alkaline LR6 AA, 1,5 V oder NiMH-Akkus (>2500 mAh) lich zur Feuchtemessung von Holz und anderen weichen Bauma-... -
Seite 5: Transport Und Lagerung
• an einem vor Staub und direkter Sonneneinstrahlung ge- schützten Platz, • ggf. mit einer Kunststoffhülle vor eindringendem Staub ge- schützt. • Die Lagertemperatur entspricht dem im Kapitel Technische Daten angegebenen Bereich. • Bei längerer Lagerung entfernen Sie die Batterien. Bedienungsanleitung – Materialfeuchte-Messgerät T510... -
Seite 6: Batterien Einsetzen
Effekt verfälscht die Messung. Das Display zeigt in diesem Fall wegungen aus dem Material heraus. keine oder falsche Messwerte an. Warten Sie einige Minuten, bis sich das Gerät auf die veränderten Bedingungen eingestellt hat, bevor Sie eine Messung durchführen. Bedienungsanleitung – Materialfeuchte-Messgerät T510... -
Seite 7: Tastensperre
– untere Messwertanzeige: voreingestellte Materialtempera- – Bitte beachten Sie, dass einige Einstellungsmöglichkeiten tur in °C oder °F. nur in einem bestimmten Messmodus wählbar sind. • Baufeuchte: – obere Messwertanzeige: keine Anzeige. – untere Messwertanzeige: gemessene Materialfeuchte in Digits. Bedienungsanleitung – Materialfeuchte-Messgerät T510... - Seite 8 5. Wiederholen Sie die Schritte 3. und 4., bis der gewünschte ge ALARM (18) weiter. Wert eingestellt ist. 6. Drücken Sie die OK-Taste (10) für ca. 2 Sekunden. – Die Holztemperatur ist eingestellt. – Das Gerät wechselt in den Messmodus. Bedienungsanleitung – Materialfeuchte-Messgerät T510...
- Seite 9 Bitte beachten Sie, dass diese Funktion nur in der Messart Holz- feuchte gewählt werden kann. 1. Drücken Sie die Oben-Taste (7), um zwischen °C und °F zu wechseln. – Die Temperatur wird in der gewählten Einheit angezeigt. – Die Einheit (15) wird im Display (1) angezeigt. Bedienungsanleitung – Materialfeuchte-Messgerät T510...
-
Seite 10: Messprinzip
– Beachten Sie die Gegebenheiten der externen Elektroden und bereiten Sie diese ggf. für die Messung vor. – Für weitere Informationen zu den Elektroden, die Sie verwenden können, wenden Sie sich bitte an den ® TROTEC -Kundenservice. Bedienungsanleitung – Materialfeuchte-Messgerät T510... - Seite 11 • Die Messergebnisse sollten stichprobenartig über eine Mes- Die Leitfähigkeit quer zur Faserrichtung ist geringer als ent- sung nach der Darr-Methode kontrolliert werden. lang der Faser. Sie variiert je nach Holzart um den Faktor 2,3 bis 8. Bedienungsanleitung – Materialfeuchte-Messgerät T510...
-
Seite 12: Baufeuchtemessung
Materialien im Baustoff vorhanden sind. Zu den größten Fehlerquellen zählen hierbei insbesondere Bewehrungen, Metallkaschierungen und leitende Dämmstof- fe wie Schlacken in Holzbalkendecken. Insbesondere bei Dämmstoffen mit Metallkaschierungen kommt es bei der Wi- derstandsmessung immer wieder zu Fehlinterpretationen der Messwerte. Bedienungsanleitung – Materialfeuchte-Messgerät T510... - Seite 13 Ausdehnung des Feuchtigkeitsfeldes gut fest- legen. Trocken - keine Austrocknung erforderlich Grenzbereich - eventuell Austrocknung erforderlich nach Bewertung der Schadenscharakterisik Starke Durchfeuchtung - technische Trocknung erforderlich Alle Werte sind ca.-Werte und ohne jede Gewähr Bedienungsanleitung – Materialfeuchte-Messgerät T510...
-
Seite 14: Holzsorten-Tabelle
Doussie Iroko; Kambala 1. Laden Sie die aktuelle PC-Software aus dem Internet Ebenholz, Afrikanisch herunter. Gehen Sie hierzu auf die Webseite www.trotec.de. Kork; Spannplatte Phenolharz Klicken Sie auf Service, dann auf Downloads und (siehe gedruckte Holzsorten-Tabelle) anschließend auf Software. Wählen Sie die Software (siehe gedruckte Holzsorten-Tabelle) MultiMeasure Studio Standard aus der Liste aus. -
Seite 15: Fehler Und Störungen
® – Der TROTEC USB-Dongle (Professional) wird vom Be- triebssystem automatisch erkannt. ® – Wenn Sie den TROTEC USB-Dongle (Professional) erst nach dem Starten der PC-Software mit Ihrem PC verbinden, klicken Sie in der PC-Software auf den Batterien wechseln Menüpunkt Parameter. Anschließend klicken Sie auf das Wechseln Sie die Batterien aus, wenn beim Einschalten die Mel- USB-Symbol (Dongle Prüfung), um den angeschlossenen... -
Seite 16: Entsorgung
Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLA- lichkeit. MENTS UND DES RATES vom 27. Januar 2003 über Hiermit erklären wir, dass das Materialfeuchte-Messgerät T510 Elektro- und Elektronik-Altgeräte – einer fachgerechten Entsor- in Übereinstimmung mit den genannten EG-Richtlinien entwi- gung zugeführt werden. Bitte entsorgen Sie dieses Gerät nach der ckelt, konstruiert und gefertigt wurde. - Seite 17 TROTEC GmbH & Co. KG Grebbener Str. 7 52525 Heinsberg Deutschland +49 2452 962-0 +49 2452 962-200 info@trotec.com www.trotec.com...
