3.
E
INLEITUNG
3.1. Allgemeine Informationen
Vielen Dank, dass Sie sich für den Kauf des EKSOLHTBV1-Solar-
Zusatzes entschieden haben.
Der Solar-Zusatz muss von einer dazu qualifizierten Person gemäß
der Instruktionen in dieser Anleitung installiert werden.
Der Solar-Zusatz muss an den EKHV(H/X)* Inneneinheiten in
Kombination mit den EKHTS* Brauchwassertanks angeschlossen
werden.
Bei Sonnenschein kann das Wasser im Brauchwassertank mit dem
Solar-Zusatz beheizt werden.
Beachten Sie bitte die Informationen im Abschnitt
konfigurieren" auf Seite 12
dieser Anleitung, damit Sie den größten
Nutzen und Einspareffekt aus Ihrem System ziehen.
3.2. Umfang dieser Anleitung
Die Installationsanleitung beschreibt die Installation und das
Betreiben des EKSOLHTBV1-Solar-Zusatzes.
INFORMATION
Informationen zu nicht in dieser Anleitung beschriebenen
Komponenten finden Sie in der Installationsanleitung der
Inneneinheit.
Die Bedienung der Inneneinheit wird in der Bedienungs-
anleitung der Inneneinheit beschrieben.
3.3. Modellkennung
EK
SOL
HT
B
V1
Baureihe
Brauchwasser
Solar-Zusatz
Europäischer Bausatz
Installations- und Betriebsanleitung
3
"10.1. System
V1 = 1P/230 V/50 Hz

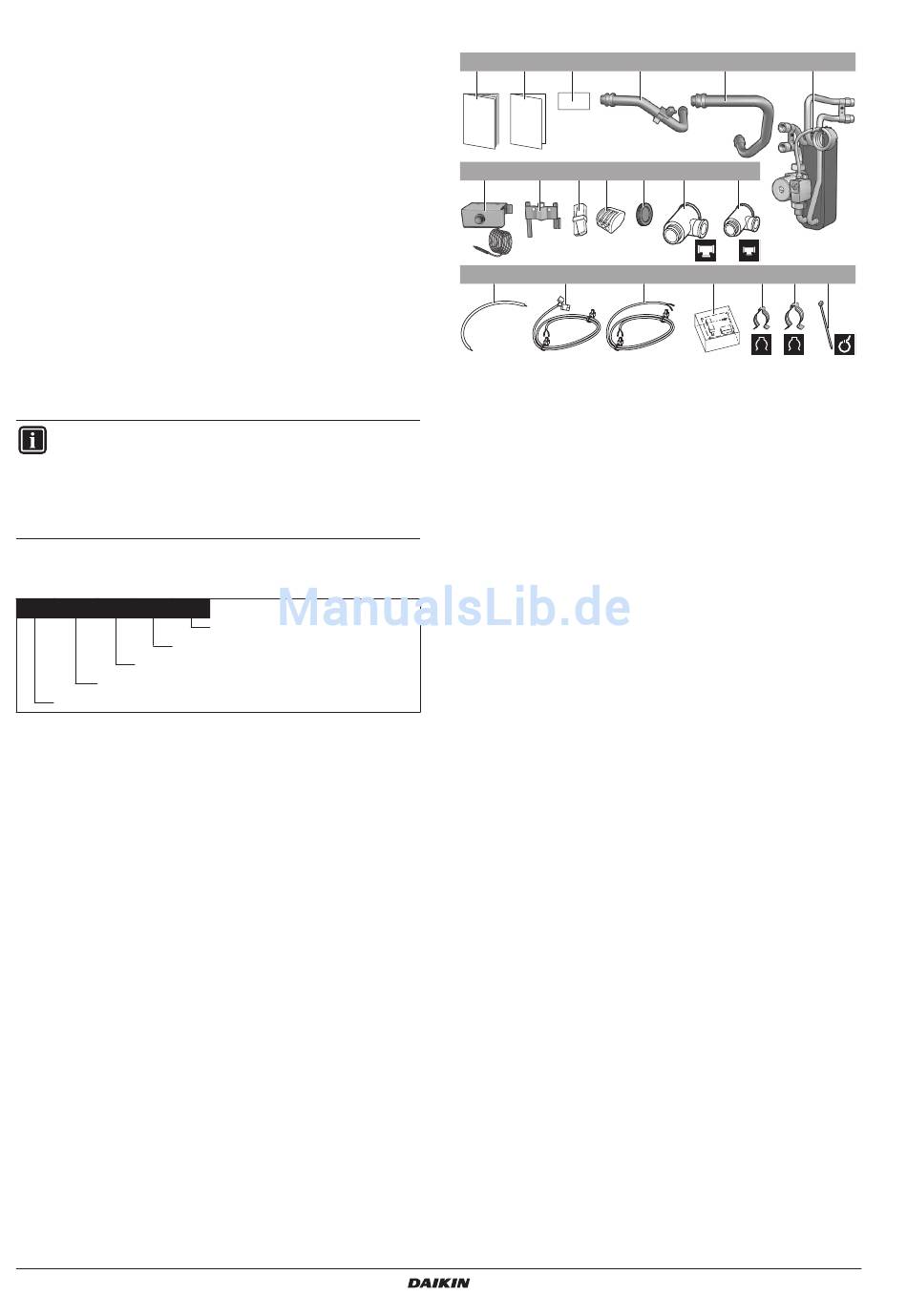

4.
Z
UBEHÖR
1
2
3
1x
1x
1x
7
8
9
10
1x
1x
1x
1x
14
15
1x
1x
1
Installationsanleitung
2
Ergänzung zur Pumpenstation EKSR
3
Schaltplan (Aufkleber)
4
Anschluss für den Rücklauf zum 200/260 l
Brauchwassertank-Wärmetauscher mit Rohrleitungs-
Thermoschutz (inkl. Taste zum Zurücksetzen)
5
Anschluss für Einlauf vom Wärmetauscher
des Brauchwassertanks
6
Platten-Wärmetauscher und Pumpe
7
Thermoschutz für Brauchwassertank (inkl. Taste
zum Zurücksetzen)
8
Sensorhalter
9
Stecker, 2-polig
10
Stecker, 3-polig
11
Durchführungstülle
12
T-Stück (groß)
13
T-Stück (klein)
14
Kabelsatz X3 zu X2M/21
15
Kabelsatz Q3L zu A1P
16
Kabelsatz Q3L zu X2M/28 und X8Y
17
EKRP1HB-Adresskarte für Solar/entfernten Alarm
18
Rohrleistungsklemme (klein)
19
Rohrleistungsklemme (groß)
20
Klemme
Solar-Zusatz für Luft-Wasser-Wärmepumpensystem
4
5
6
1x
1x
11
12
13
2x
1x
1x
16
17
18
19
1x
1x
4x
1x
1
2
EKSOLHTBV1
4PW67028-1A – 08.2011
1x
20
15x
