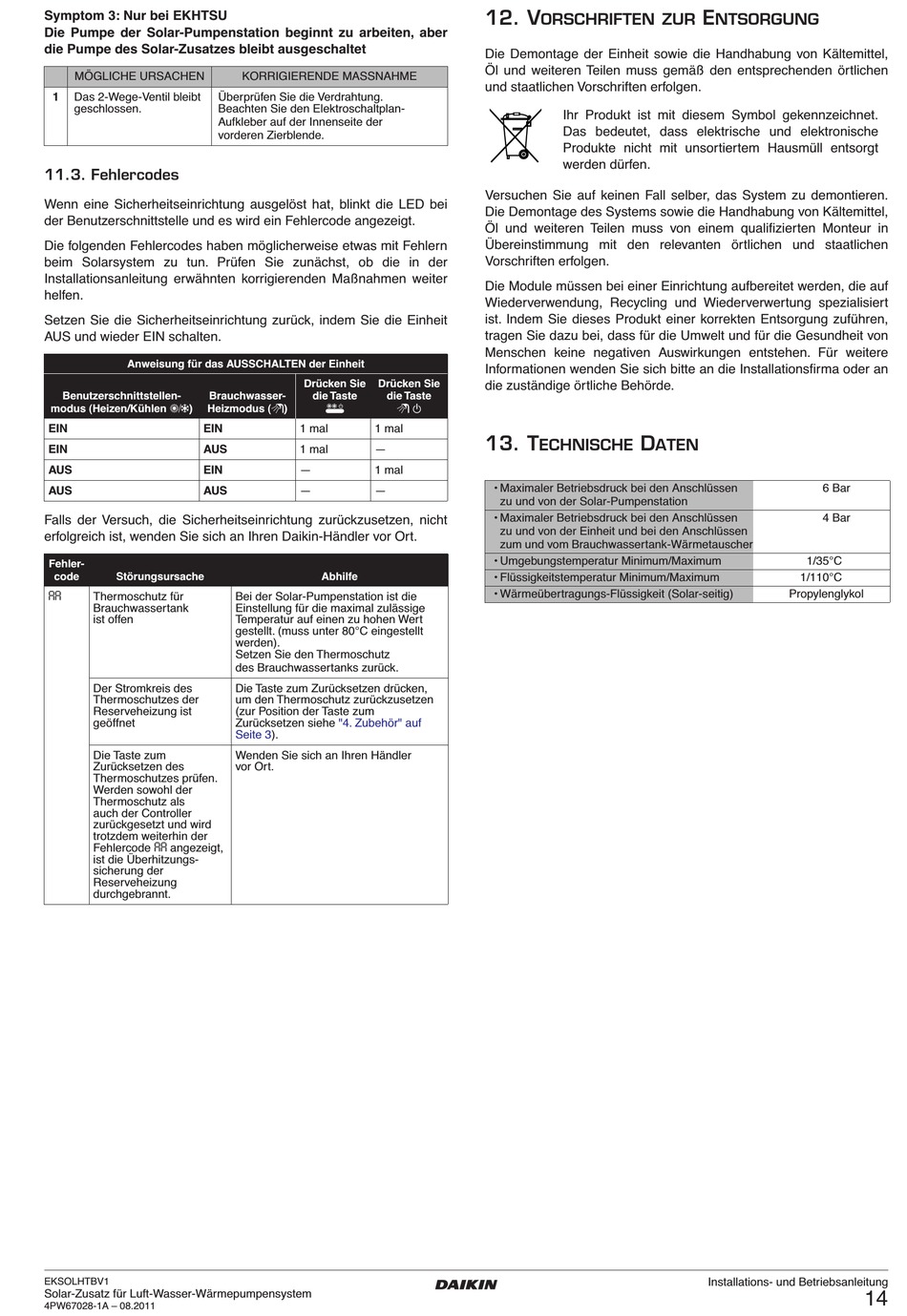

Symptom 3: Nur bei EKHTSU
Die Pumpe der Solar-Pumpenstation beginnt zu arbeiten, aber
die Pumpe des Solar-Zusatzes bleibt ausgeschaltet
MÖGLICHE URSACHEN
1
Das 2-Wege-Ventil bleibt
geschlossen.
11.3. Fehlercodes
Wenn eine Sicherheitseinrichtung ausgelöst hat, blinkt die LED bei
der Benutzerschnittstelle und es wird ein Fehlercode angezeigt.
Die folgenden Fehlercodes haben möglicherweise etwas mit Fehlern
beim Solarsystem zu tun. Prüfen Sie zunächst, ob die in der
Installationsanleitung erwähnten korrigierenden Maßnahmen weiter
helfen.
Setzen Sie die Sicherheitseinrichtung zurück, indem Sie die Einheit
AUS und wieder EIN schalten.
Anweisung für das AUSSCHALTEN der Einheit
Benutzerschnittstellen-
Brauchwasser-
modus (Heizen/Kühlen
)
Heizmodus (
EIN
EIN
EIN
AUS
AUS
EIN
AUS
AUS
Falls der Versuch, die Sicherheitseinrichtung zurückzusetzen, nicht
erfolgreich ist, wenden Sie sich an Ihren Daikin-Händler vor Ort.
Fehler-
code
Störungsursache
Thermoschutz für
AA
Brauchwassertank
ist offen
Der Stromkreis des
Thermoschutzes der
Reserveheizung ist
geöffnet
Die Taste zum
Zurücksetzen des
Thermoschutzes prüfen.
Werden sowohl der
Thermoschutz als
auch der Controller
zurückgesetzt und wird
trotzdem weiterhin der
Fehlercode AA angezeigt,
ist die Überhitzungs-
sicherung der
Reserveheizung
durchgebrannt.
EKSOLHTBV1
Solar-Zusatz für Luft-Wasser-Wärmepumpensystem
4PW67028-1A – 08.2011
KORRIGIERENDE MASSNAHME
Überprüfen Sie die Verdrahtung.
Beachten Sie den Elektroschaltplan-
Aufkleber auf der Innenseite der
vorderen Zierblende.
Drücken Sie
Drücken Sie
die Taste
die Taste
)
1 mal
1 mal
1 mal
—
—
1 mal
—
—
Abhilfe
Bei der Solar-Pumpenstation ist die
Einstellung für die maximal zulässige
Temperatur auf einen zu hohen Wert
gestellt. (muss unter 80°C eingestellt
werden).
Setzen Sie den Thermoschutz
des Brauchwassertanks zurück.
Die Taste zum Zurücksetzen drücken,
um den Thermoschutz zurückzusetzen
(zur Position der Taste zum
Zurücksetzen siehe
"4. Zubehör" auf
Seite
3).
Wenden Sie sich an Ihren Händler
vor Ort.
12. V
ORSCHRIFTEN ZUR
Die Demontage der Einheit sowie die Handhabung von Kältemittel,
Öl und weiteren Teilen muss gemäß den entsprechenden örtlichen
und staatlichen Vorschriften erfolgen.
Ihr Produkt ist mit diesem Symbol gekennzeichnet.
Das bedeutet, dass elektrische und elektronische
Produkte nicht mit unsortiertem Hausmüll entsorgt
werden dürfen.
Versuchen Sie auf keinen Fall selber, das System zu demontieren.
Die Demontage des Systems sowie die Handhabung von Kältemittel,
Öl und weiteren Teilen muss von einem qualifizierten Monteur in
Übereinstimmung mit den relevanten örtlichen und staatlichen
Vorschriften erfolgen.
Die Module müssen bei einer Einrichtung aufbereitet werden, die auf
Wiederverwendung, Recycling und Wiederverwertung spezialisiert
ist. Indem Sie dieses Produkt einer korrekten Entsorgung zuführen,
tragen Sie dazu bei, dass für die Umwelt und für die Gesundheit von
Menschen keine negativen Auswirkungen entstehen. Für weitere
Informationen wenden Sie sich bitte an die Installationsfirma oder an
die zuständige örtliche Behörde.
13. T
D
ECHNISCHE
ATEN
• Maximaler Betriebsdruck bei den Anschlüssen
zu und von der Solar-Pumpenstation
• Maximaler Betriebsdruck bei den Anschlüssen
zu und von der Einheit und bei den Anschlüssen
zum und vom Brauchwassertank-Wärmetauscher
• Umgebungstemperatur Minimum/Maximum
• Flüssigkeitstemperatur Minimum/Maximum
• Wärmeübertragungs-Flüssigkeit (Solar-seitig)
E
NTSORGUNG
6 Bar
4 Bar
1/35°C
1/110°C
Propylenglykol
Installations- und Betriebsanleitung
14
