FS VMS-503C Schnellstartanleitung Seite 40

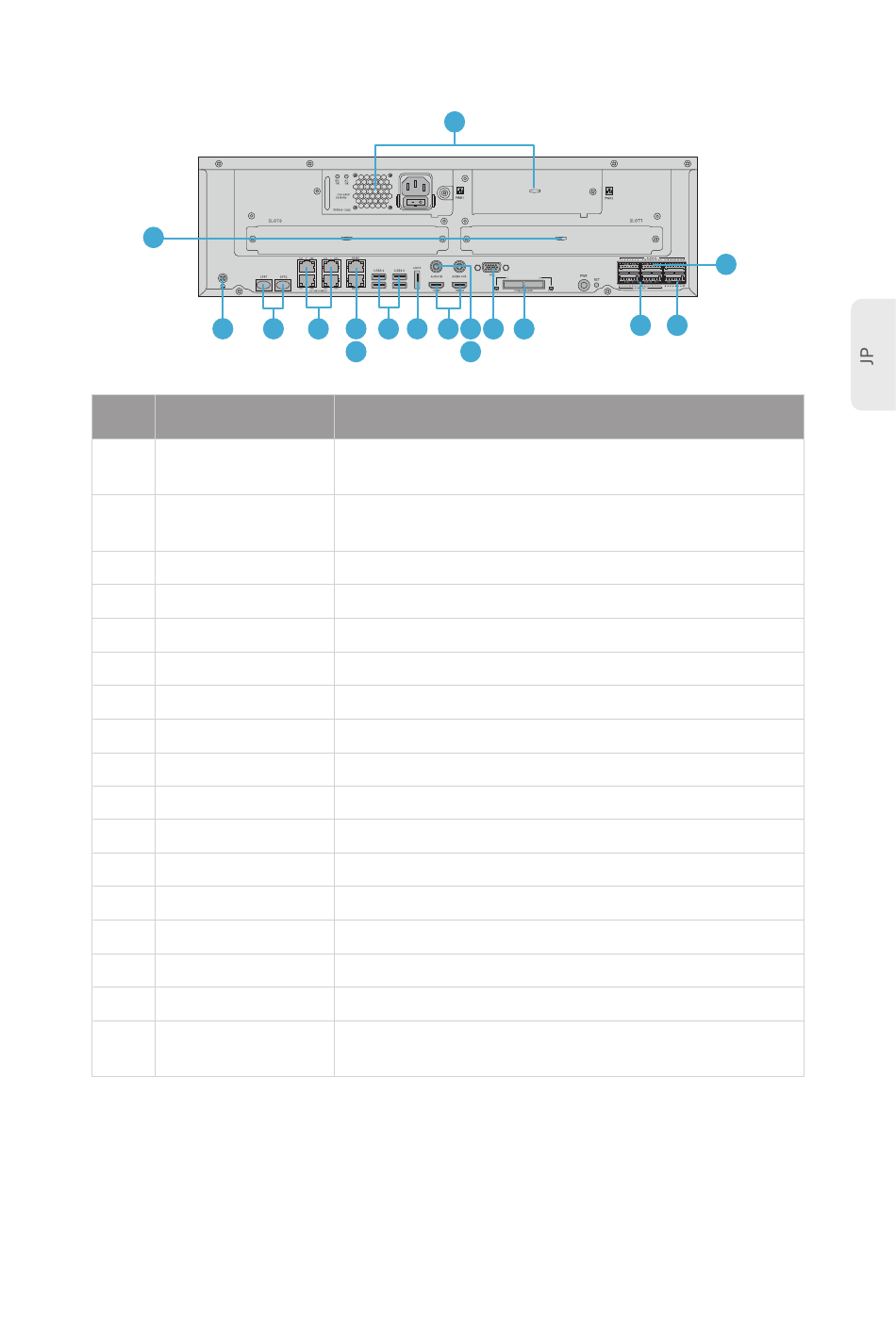

バックパネルポート
2
3
番号 ポート
パワーモジュー
ル ・ スロッ ト
1
デコードカード
スロッ ト
2
接地点
3
4 SFP
5 RJ45
6 RS485
7 RS232
8 USB
9 eSATA
オーディオ入力
10
オーディオ出力
11
12 HDMI出力
13 VGA出力
14 miniSAS
アラーム入力
15
アラーム出力
16
パワーインターフェ
ース
17
4 5 6 8 9
7
説明
AC電源に接続する
カードのデコードに使用
接地に使用
1G接続用SFPポート
イーサネッ ト接続用10/100/1000BASE-Tポート
RS485デバイスに接続する
デバッグとメンテナンスに使用
マウスに接続する
ス トレージ ・ デバイスに接続する
オーディオ信号を入力する
オーディオ信号を出力する
ハイビジョンのオーディオとビデオ信号を出力する
ビデオ信号を出力する
ネッ トワーク ・ ストレージ ・ エンクロージャーに接続する
アラーム信号を入力する
アラーム信号を出力する
アラーム装置などの周辺機器のDC 12V電源に接続する
1
12 10 13 14
11
15
16 17
