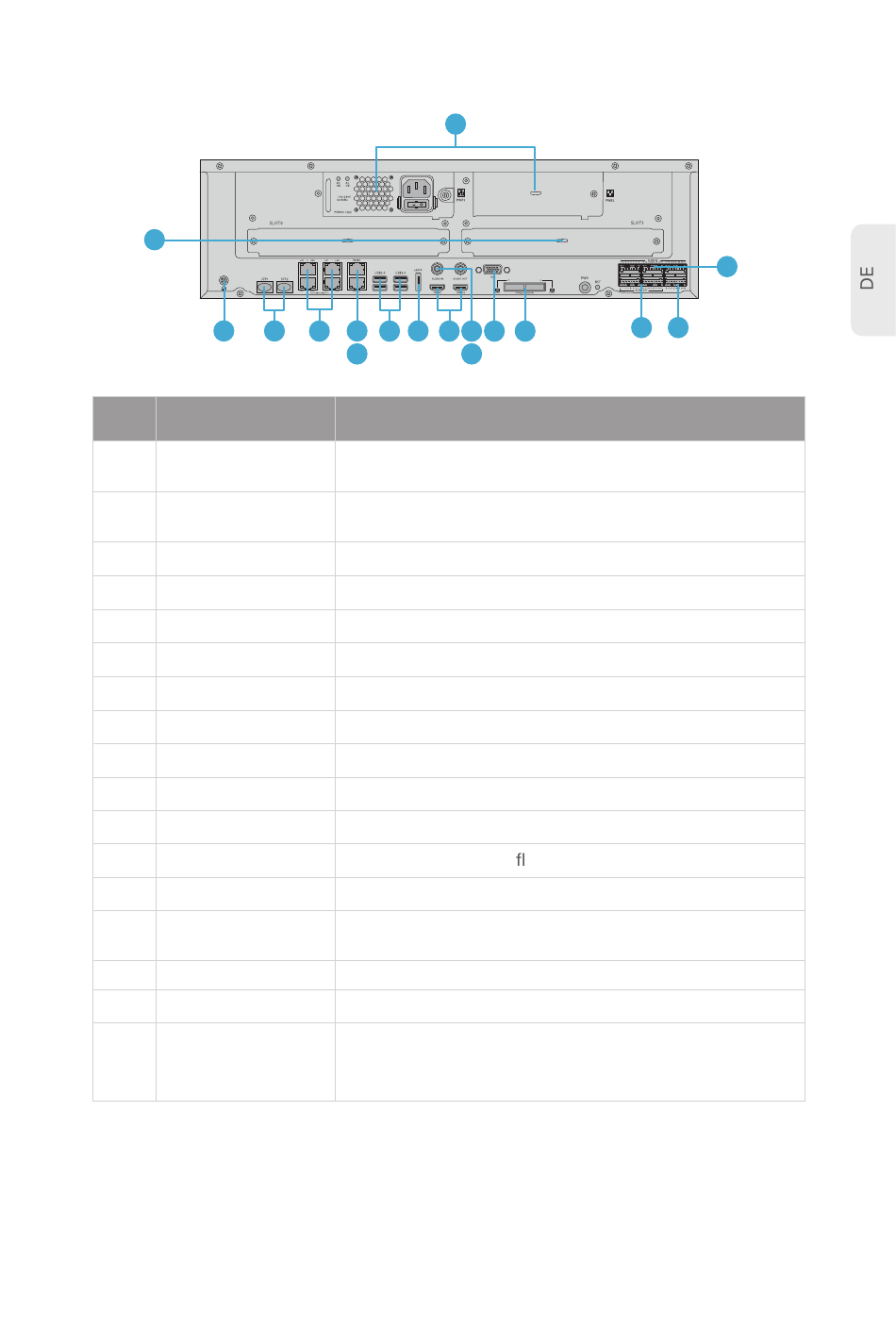

Ports an der Rückseite
2
3
Nr.
Ports
Steckplatz für
1
Leistungsmodul
Steckplatz für
2
Dekodierkarte
3
Erdungspunkt
4
SFP
5
RJ45
6
RS485
7
RS232
8
USB
9
eSATA
10
Audio-Eingang
11
Audio-Ausgang
12
HDMI-Ausgang
13
VGA-Ausgang
14
miniSAS
15
Alarm-Eingang
16
Alarm-Ausgang
Stromversorgungs-
17
Schnittstelle
4
5
6
8
9
7
Beschreibung
Anschluss an die AC-Stromversorgung
Wird für Dekodierkarten verwendet
Wird für die Erdung verwendet
SFP-Ports für 1G-Verbindung
10/100/1000BASE-T-Ports für Ethernet-Verbindungen
Anschluss an ein RS485-Gerät
Wird zur Fehlersuche und Wartung verwendet
Wird zum Anschließen der Maus verwendet
Wird zum Anschließen des Speichergeräts verwendet
Eingabe des Audiosignals
Ausgabe des Audiosignals
Ausgabe des hochau ösenden Audio- und Videosignals
Ausgabe des Videosignals
Wird zum Anschließen des Netzwerkspeichergehäuses
verwendet
Eingabe des Alarmsignals
Ausgabe des Alarmsignals
Wird zum Anschließen an die DC-Stromversorgung mit
12 V für Peripheriegeräte, wie z. B. Alarmgeräte
verwendet
