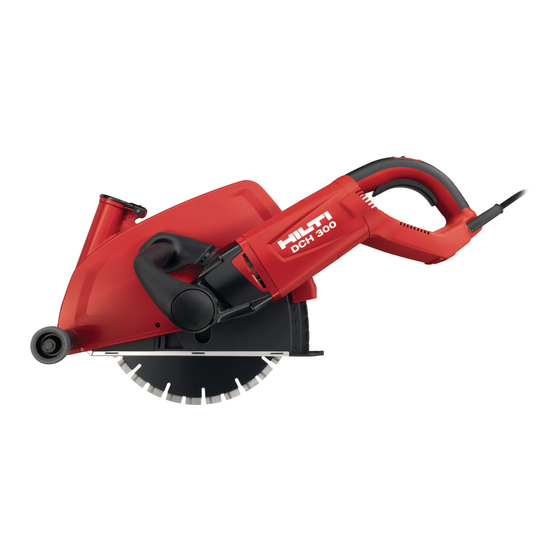

Hilti DCH 300 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hilti Anleitungen
  4. Schneidemaschinen
  5. DCH 300
  6. Bedienungsanleitung
Hilti DCH 300 Bedienungsanleitung

Hilti DCH 300 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für DCH 300:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DCH 300
DCH 300–X
Deutsch
Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hilti DCH 300

Inhaltszusammenfassung für Hilti DCH 300

  • Seite 1 DCH 300 DCH 300–X Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 2 Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...

  • Seite 3: Angaben Zur Dokumentation

    Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.

  • Seite 4: Produktinformationen

    Augenschutz benutzen Produktinformationen Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiese- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftre- tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß...
  • Seite 5 Elektrische Sicherheit ▶ Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. ▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken.
  • Seite 6 ▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. ▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anwei- sungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
  • Seite 7 ▶ Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. ▶ Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist.
  • Seite 8 ▶ Verwenden Sie das Gerät nicht, wenn es hart oder ruckartig anläuft. Es besteht die Möglichkeit, dass die Elektronik defekt ist. Lassen Sie das Gerät vom Hilti Service reparieren. ▶ Schließen Sie die Klappe über dem Absaugstutzen beim Trennen von metallischem Untergrund.
  • Seite 9 Druck noch durch Biegen der Trennscheibe die Trennrichtung. Die Trennscheibe könnte beschädigt werden und brechen. ▶ Verwenden Sie das Gerät niemals ohne Schutzhaube. Beschreibung Produktübersicht DCH 300 Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 10 Schnittindikator Einschaltsperre & Deckel Staubabsaugrohr Ein–/Ausschalter Schutzhaube Serviceanzeige Hinterer Handgriff Diamant-Trennscheibe Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 11 Vorderer Handgriff Spannschraube für Schutzhaube § ∙ Führungsrolle Spannschlüssel SW 24/SW 10 Spindel-Arretierknopf Innensechskantschlüssel SW 6 £ Produktübersicht DCH 300–X Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 12 Schnittindikator Wasseranschluss & Deckel Staubabsaugrohr Hinterer Handgriff Schutzhaube Einschaltsperre Wasser-Regulierventil Ein–/Ausschalter Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 13 Untergründen mit Diamant-Trennscheiben mit und ohne Verwendung von Wasser. Zum trockenen Trennen von mineralischen Untergründen muss eine Staubabsaugung mit dazugehörigem Filter, z. B. Hilti Universalbausauger VC 300–17 X, verwendet werden. Um elektrostatische Effekte zu vermeiden, ist ein Staubsauger mit antistatischem Saugschlauch zu verwen- den.

  • Seite 14: Technische Daten

    Diamant-Trenngerät mit Haube, Tiefenanschlag (nur DCH 300­X), Spannflansch Ø 41 mm, Spannmutter M14, Spannschlüssel SW 24/SW 10, Innensechskantschlüssel SW 6, Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder online unter: www.hilti.group | USA: www.hilti.com Technische Daten Gerätedaten...

  • Seite 15: Bedienung

    Bearbeitung metallischer Untergründe Kunstharzgebundene faserverstärkte Trennscheiben gem. EN 12413 (nicht gekröpfte Form, Typ 41) Zur Montage am Gerät muss die spezielle Werkzeugaufnahme DCH 300 ABR (Zubehör) verwendet werden. ▶ Beachten Sie die Montageanweisungen der Trennscheibenhersteller. Geometrie geeigneter Diamant-Trennscheiben Diamant-Trennscheibe haben die folgenden geometri- schen Vorgaben zu erfüllen.
  • Seite 16 150 ft 250 ft 5.1.3 Fehlerstromschutzschalter (PRCD) prüfen DCH 300–X 1. Stecken Sie den Netzstecker des Trenngerätes in eine Steckdose mit Erdungsanschluss. 2. Drücken Sie die Tasten ON am Fehlerstromschutzschalter. ◁ Die Anzeige erscheint. 3. Drücken Sie die Taste TEST am Fehlerstromschutzschalter.
  • Seite 17 Diamant-Trennscheibe montieren Spannmutter M16 × 1,5 Wechselflansch Ø 60 mm Spannflansch Ø 60 mm Spindel & Diamant-Trennscheibe 1. Beachten Sie die Anweisungen zur korrekten Auswahl geeigneter Trennscheiben → Seite 13 sowie die Vorgaben zur Geometrie von Diamant-Trennscheiben → Seite 13. 2.
  • Seite 18 Kunstharzgebundene faserverstärkte Trennscheibe montieren Spannmutter M16 × 1,5 Wechselflansch Ø 80 mm Spannflansch Ø 80 mm Spindel & Kunstharzgebundene, faserverstärkte Trennscheibe 1. Beachten Sie die Anweisungen zur korrekten Auswahl geeigneter Trennscheiben → Seite 13. 2. Ziehen Sie den Netzstecker aus der Steckdose. 3.
  • Seite 19 2. Wenn nachfolgende Bedingung erfüllt ist, führen Sie diese Handlung zusätzlich aus: Bedingungen: Der Tiefenanschlag (Zubehör) ist montiert. ▶ Demontieren Sie den Tiefenanschlag. → Seite 18 VORSICHT Bruch- und Zerstörungsgefahr. Wenn der Spindel-Arretierknopf gedrückt wird, während sich die Spindel dreht, dann kann sich das Einsatzwerkzeug lösen. ▶...
  • Seite 20 3. Drehen Sie die Schutzhaube in die gewünschte Position. 4. Ziehen Sie die Spannschraube mit dem Innensechskantschlüssel fest. Wasserversorgung anschließen DCH 300–X 1. Schießen Sie einen Wasserschlauch an eine Wasserleitung an. Der Wasserdruck in der Wasserleitung darf nicht mehr als 3 bar betragen.
  • Seite 21 Trenngerät einschalten 1. Stecken Sie den Netzstecker in die Steckdose. 2. Bei DCH 300­X: Drücken Sie die Taste ON am Fehlerstromschutzschalter. 3. Halten Sie das Gerät mit beiden Händen an dem vorderen und hinteren Handgriff fest. 4. Drücken Sie die Einschaltsperre.

  • Seite 22: Pflege Und Instandhaltung

    ▶ Prüfen Sie regelmäßig alle außenliegenden Teile des Gerätes und des Zubehörs auf Beschädigungen und alle Bedienungselemente auf einwandfreie Funktion. ▶ Betreiben Sie das Gerät nicht, wenn Teile beschädigt sind oder Bedienelemente nicht einwandfrei funktionieren. Lassen Sie das Gerät vom Hilti Service reparieren. Transport und Lagerung WARNUNG Brandgefahr.
  • Seite 23 Entsorgung Hilti Produkte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. Gemäß Europäischer Richtlinie über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung...

  • Seite 24: Herstellergewährleistung

    Herstellergewährleistung ▶ Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an Ihren lokalen Hilti Partner. Deutsch Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 25 Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 26 Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 27 Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
  • Seite 28 Hilti = registered trademark of Hilti Corp., Schaan 20180205 Printed: 08.02.2018 | Doc-Nr: PUB / 5398306 / 000 / 01...
