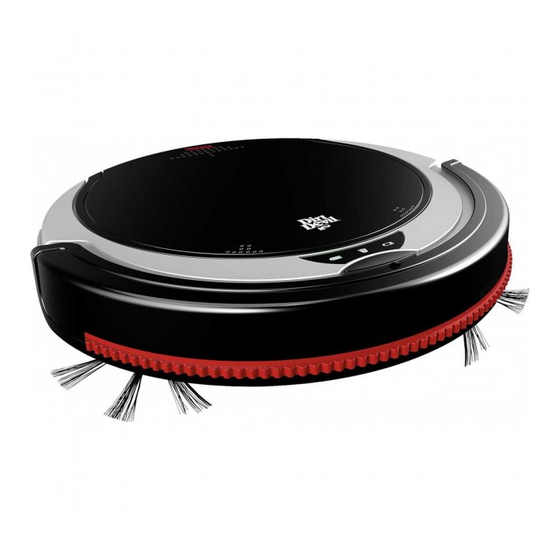

Dirt Devil M613 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Bedienungsanleitung
DE
Saugroboter .............. 2-27
Bedieningshandleiding
NL
Zuigrobot ............... 80-105
Kullanim Klavuzu
TR
Süpürme Robotu . 158-183
Roya-29879-11 • A5 • 13.02.2017
Operating Manual
GB
Robot vacuum ......... 28-53
Manual de instrucciones
ES
Robot aspirador... 106-131
Tracker
M613
Robot aspirateur
FR
Mode d'emploi .........54-79
Robot aspirapolvere
IT
Istruzioni per l'uso.132-157
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dirt Devil M613
Inhaltszusammenfassung für Dirt Devil M613
- Seite 1 M613 Bedienungsanleitung Operating Manual Robot aspirateur Saugroboter ....2-27 Robot vacuum ..28-53 Mode d'emploi ..54-79 Bedieningshandleiding Manual de instrucciones Robot aspirapolvere Zuigrobot ....80-105 Robot aspirador... 106-131 Istruzioni per l'uso.132-157 Tracker Kullanim Klavuzu Süpürme Robotu . 158-183 Roya-29879-11 • A5 • 13.02.2017...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vielen Dank! Inhalt Es freut uns, dass Sie sich für den Saugroboter „Tracker“ ent- schieden haben! Wir danken Ihnen für den Kauf und das entge- gengebrachte Vertrauen. Die vorliegende Bedienungsanleitung soll Ihnen dabei helfen, Ih- ren neuen Saugroboter kennenzulernen und in der Folge sicher und effizient einzusetzen. -
Seite 3: Technische Daten
Kennzeichnungen Geräteart : Saugroboter : Nur für den Hausgebrauch Modell : Tracker Modellnummer : M613 (-0/-1/.../-8/-9) : entspricht den europäi- Netzteil Eingang : 100...240 V~, 50/60 Hz schen Richtlinien Netzteil Ausgang : 19 V DC, 600 mA : Schutzklasse II... -
Seite 4: Übersicht
1 Übersicht 1.1 Lieferumfang Übersicht 1 Ladekontrollleuchte „ “: 4 Druckpunkte zum Lösen des Gehäuse- - blinkt grün, wenn der Akkupack geladen deckels wird 5 Stoßfänger - leuchtet dauerhaft grün, wenn der Akku- 6 Rundbesen pack aufgeladen ist 7 Netzteilstecker - blinkt im Betrieb abwechselnd mit „... -
Seite 5: Unterseite Des Geräts
1 Übersicht 1.2 Unterseite des Geräts 1 Rundbesen 4 gummierte Antriebsräder 2 Aufnahme für Rundbesen 5 Saugeinlass 3 Schieberegler zur Einstellung der Emp- 6 Ladebuchse am Gerät findlichkeit der Fallsensoren 7 Ein-/Aus-Schalter... -
Seite 6: Im Inneren Des Geräts
1 Übersicht 1.3 Im Inneren des Geräts 1 Gehäusedeckel 5 Griff zur Entnahme des Staubbehälters 2 Staubbehälterdeckel 6 Akkupack 3 Filter 7 Akkufach 4 Staubbehälter 8 Staubbehälterfach... -
Seite 7: Funktionsweise
2 Funktionsweise 2.1 Arbeitsweise Funktionsweise Sie haben mit dem Saugroboter „Tracker“ ei- nen vollautomatisch arbeitenden Saugroboter erworben. Ihr Roboter durchläuft beim Reinigen die fol- genden 3 Modi: „Zufallsmodus“ (Abb. 4/A, Abb. 5/B) „Kreiselmodus“ (Abb. 4/B) „Kantenmodus“ (Abb. 5/A) Falls das Gerät am Ende des „Kantenmodus“ nicht abgeschaltet wird, beginnt der Zyklus er- neut mit dem „Zufallsmodus“. -
Seite 8: Sicherheitshinweise
3 Sicherheitshinweise 3.1 zur Bedienungsanleitung Sicherheitshinweise Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten. Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit. Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen. -
Seite 9: Zum Mitgelieferten Akkupack
3 Sicherheitshinweise Verpackungsmaterialien dürfen nicht zum Spielen verwen- det werden. Es besteht Erstickungsgefahr. 3.3 zum mitgelieferten Akkupack Bei falschem Umgang mit Akkus besteht Verletzungs- und Explosionsgefahr. Sollte es erforderlich sein, den Akkupack auszutauschen, ersetzen Sie ihn ausschließlich durch einen Original-Ersatz- Akkupack, den Sie über uns erworben haben. -
Seite 10: Zur Stromversorgung
3 Sicherheitshinweise 3.4 zur Stromversorgung Das Gerät wird mit elektrischem Strom aufgeladen. Dabei be- steht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes: Fassen Sie das Netzteil niemals mit nassen Händen an. Tauchen Sie Gerät oder Netzteil niemals in Wasser oder ande- re Flüssigkeiten und halten Sie es von Regen und Nässe fern. - Seite 11 3 Sicherheitshinweise Jede weitere Verwendung gilt als nicht bestimmungsge- mäß und ist untersagt. Verboten ist insbesondere: - Gebrauch, Aufbewahrung oder Aufladen im Freien. - Das Abstellen von Gegenständen auf dem Gerät. - Das selbstständige Umbauen oder Reparieren des Ge- räts oder seines Netzteils. - Das Hineinstecken von anderen Gegenständen in Öff- nungen des Geräts als den hiernach beschriebenen.
-
Seite 12: Auspacken Und Montieren
4 Auspacken und Montieren 4.1 Auspacken Auspacken und Montieren 1. Packen Sie das Gerät samt Zubehör aus. ACHTUNG: 2. Überprüfen Sie den Inhalt auf Unversehrt- Heben Sie die Verpackung für die Lagerung heit und Vollständigkeit (Abb. 1). des Geräts oder für einen sicheren Versand HINWEIS: des Gerätes auf. -
Seite 13: Akkupack Einsetzen
4 Auspacken und Montieren 4.3 Akkupack einsetzen WARNUNG: Verletzungsgefahr durch Nicht-Original- Akkupack! Setzen Sie ausschließlich den mitgelieferten Akkupack oder einen von uns bezogenen Original-Ersatz-Akkupack ein. WARNUNG: Verletzungsgefahr! Stellen Sie sicher, dass das Gerät ausgeschaltet ist (Ein-/Aus- Schalter in Stellung „0“), bevor Sie den Akkupack einsetzen. -
Seite 14: Akkupack Im Gerät Laden
5 Akkupack im Gerät laden Akkupack im Gerät laden HINWEIS: WARNUNG: Ihr Gerät verfügt über einen Ladetimer. Ein Verletzungsgefahr durch unsachgemäßes Ladezyklus dauert ca. 4 Stunden. Der Aufladen! Verwenden Sie ausschließlich Ladezyklus wird nach 4 Stunden automa- das mitgelieferte Netzteil zum Aufladen des tisch beendet. -
Seite 15: Vor Jedem Gebrauch
6 Vor jedem Gebrauch 6.1 Empfindlichkeit der Fallsensoren einstellen Vor jedem Gebrauch 3 2 1 0 WARNUNG: Verletzungsgefahr! Stellen Sie sicher, dass das Gerät ausgeschaltet ist (Ein-/Aus- 3 2 1 0 Schalter in Stellung „0“), bevor Sie die Fall- sensoren einstellen. 1. -
Seite 16: Raum Vorbereiten
6 Vor jedem Gebrauch 6.2 Raum vorbereiten HINWEIS: WARNUNG: Dieser Saugroboter kann nur geringe Achten Sie darauf, dass sich im zu reini- Schmutzmengen aufnehmen. Er ist kein genden Raum keine Kinder und Haustiere Ersatz für einen klassischen Staubsauger. befinden und dass diese auch keinen Reinigen übermäßig verschmutzte... -
Seite 17: Gebrauch
7 Gebrauch 7.1 Hartböden reinigen Gebrauch WARNUNG: ACHTUNG: Verletzungsgefahr! Sie können das Gerät Obwohl Ihr Saugroboter Abgründe erkennt, zwar unbeaufsichtigt laufen lassen, achten raten wir dringend davon ab, das Gerät auf Sie jedoch jederzeit darauf, dass Sie nicht Möbeln und dergleichen einzusetzen. Es ist auf das Gerät treten und in der Folge stür- für diese Art von Anwendung nicht geeig- zen können. -
Seite 18: Kurzflorige Teppiche Reinigen
7 Gebrauch 7.2 Kurzflorige Teppiche reinigen ACHTUNG: Bevor Sie das Gerät zum Saugen von kurzflorigen Teppichen einsetzen können, müssen Sie es wie nachfolgend beschrieben vorbereiten. Anderenfalls würde das Gerät auf Teppichboden nicht vorankommen. Sehen Sie zudem davon ab, das Gerät auf langflorigen Teppichen einzusetzen. In beiden Fällen können die Motoren des Geräts durch Überlastung Schaden nehmen. -
Seite 19: Nach Dem Gebrauch
8 Nach dem Gebrauch 8.1 Transportieren und Aufbewahren Nach dem Gebrauch Tragen Sie das Gerät stets vorsichtig, am ACHTUNG: besten mit beiden Händen. Stellen Sie das Gerät nie direkt neben Wär- Lagern Sie das Gerät in seiner Original- mequellen ab (z. B. Heizung, Ofen). Ver- verpackung stets kühl, trocken und für Kinder meiden Sie direkte Sonneneinstrahlung. - Seite 20 8 Nach dem Gebrauch 4. Nehmen Sie als nächstes den Staubbe- hälterdeckel Staubbehälter (Abb. 27). 5. Halten Sie den Staubbehälter mit einge- setztem Filter über einen Mülleimer. 6. Trennen Sie erst jetzt den Staubbehälter vom Filter (Abb. 28). 7. Klopfen Sie beide Teile mit leichten Schlä- gen aus (Abb.
-
Seite 21: Staubbehälter Und Filter Reinigen
8 Nach dem Gebrauch 8.3 Staubbehälter und Filter reinigen Falls sich der Staubbehälter nicht mehr voll- ständig entleeren lässt ( Kapitel 8.2, „Staub- behälter leeren“) oder Sie Verschmutzungen am Filter nicht mehr von Hand beheben kön- nen: 1. Entnehmen und leeren Sie den Staubbe- hälter wie unter Kapitel 8.2, „Staub- behälter leeren“... -
Seite 22: Staubbehälter Einsetzen
8 Nach dem Gebrauch 8.4 Staubbehälter einsetzen Wenn Sie den Staubbehälter wieder einset- zen wollen, gehen Sie wie folgt vor: 1. Setzen Sie den Staubbehälter samt ein- gesetztem Filter und aufgesetztem Staub- behälterdeckel zurück in das Staubbehäl- terfach (Abb. 33). 2. -
Seite 23: Problembehebung
9 Problembehebung 9.1 Falls das Gerät nicht arbeitet, wie es soll Problembehebung Überprüfen Sie anhand nachfolgender Tabelle, ob Sie das Problem selbst beseitigen können. Soll- ten Sie das Problem mit Hilfe dieser Tabelle nicht beheben können, wenden Sie sich an unsere Ser- vice-Hotline ( Seite 24) und schildern Sie uns das Problem. - Seite 24 9 Problembehebung Problem mögliche Ursache / Lösung Das Gerät fährt im Möglicherweise wird eines der Räder durch Verschmutzungen daran gehin- „Zufallsmodus“ dert, frei zu drehen. trotz freier Fläche Befreien Sie das Rad von Verschmutzungen. Falls erforderlich, setzen Sie keine geraden dazu sorgfältig eine Schere oder Pinzette ein.
-
Seite 25: Zubehör- Und Ersatzteile Nachbestellen
Sie niemals ein defektes Gerät! Wenn das geben Sie das defekte Gerät zur Reparatur an das Gerät oder sein Netzteilkabel beschä- einen Fachhändler oder den Dirt Devil-Kun- digt ist, muss es durch den Hersteller oder dendienst. Versenden Sie das defekte Gerät seinen Kundendienst oder eine ähnlich... -
Seite 26: Akkupack Ausbauen
9 Problembehebung 9.4 Akkupack ausbauen WARNUNG: WARNUNG: Verletzungsgefahr durch unsachgemäßen Verletzungsgefahr durch unsachgemäßes Umgang mit dem Akkupack! Austauschen des Akkupacks! Bevor Sie damit beginnen, den Akku- Sollte es erforderlich sein, den Akku- pack auszubauen, stellen Sie sicher, dass pack auszutauschen, ersetzen Sie ihn aus- das Netzteil aus der Steckdose gezogen ist. -
Seite 27: Gewährleistung
10 Gewährleistung Als Gewährleistungsmindeststandard gilt, so- Royal Appliance International GmbH Gewährleistung Abt. Kundenservice weit Sie das Gerät als Verbraucher innerhalb Jagenbergstraße 19 der europäischen Union erworben haben, die 41468 Neuss jeweilige Umsetzung der EU-Richtlinie 2011/ Deutschland 83/EG in nationales Recht. Tel.: +49 (0) 180 - 501 50 50* Ausgenommen sind Batterien und Akkus die Fax: +49 (0) 2131 - 60 90 60 95... -
Seite 184: International Service
International Service International Service Royal Appliance International GmbH at@dirtdevil-service.eu Abt. Kundenservice Jagenbergstraße 19 0043 - 720 - 88 49 54** 41468 Neuss DEUTSCHLAND **Die Kosten für Telefonate im Ausland richten sich nach den Gebühren der jeweiligen ausländischen Anbieter und der jeweiligen de@dirtdevil-service.eu aktuellen Tarife. - Seite 187 ¡VÁLIDO SÓLO CON COPIA DE FACTURA! VALIDO SOLO SE CORREDATO DA UNA COPIA DELLA FATTURA! SADECE FATURA SURET LE GEÇERL D R! M613 Tracker Servicekarte • Service Card • Carte de service • Servicekaart Tarjeta de servicio • Scheda di assistenza • Servis kartı...
