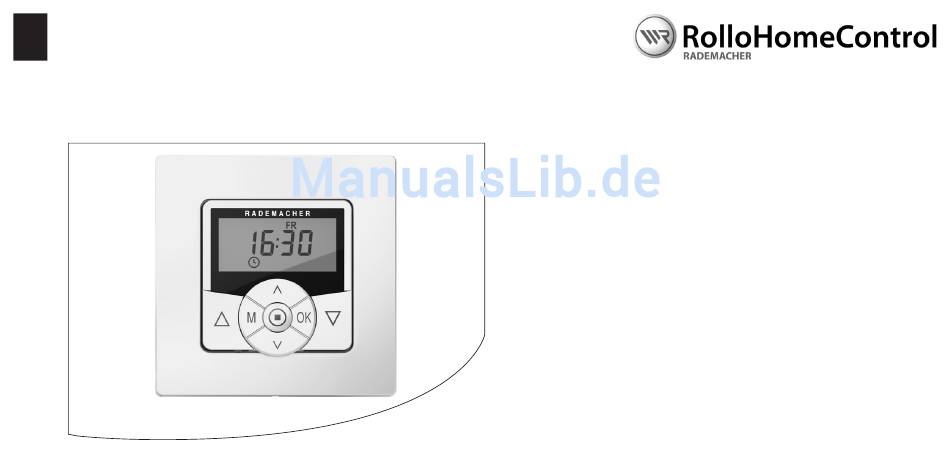

- Seite 1 Troll Standard Betriebs- und Montageanleitung für 50er Schalterprogramme Artikel-Nr.: 3650 03 12 (Ultraweiß) 3650 03 22 (Aluminium) VBD 592-1 (06.12)
- Seite 2 Sehr geehrte Kunden..mit dem Kauf des Troll Standard haben Sie sich für ein Diese Anleitung... Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir ...beschreibt Ihnen die Montage, den elektrischen Anschluss und danken Ihnen für Ihr Vertrauen. die Bedienung Ihres Troll Standard .
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Lieferumfang / Gesamtansicht ......4 16. Erstinbetriebnahme mit dem 20.2 Menü 9.5 - Schaltzeitprogramm [ 2. Die Tastenfunktionen ........5 Installationsassistenten ........21 wählen ...........33 3. Legende der Displaysymbole ......6 17. Manuelle Bedienung ........23 20.3 Menü 9.6 - Die Blockiererkennung [ 4. -
Seite 4: Lieferumfang / Gesamtansicht
1. Lieferumfang / Gesamtansicht [ 1 ] Bedienteil Display Einstell-Taste Menütaste Auf-Taste SET/Stopp-Taste Einstell-Taste Legende OK-Taste 1. Bedienteil (50 x 50) mm Ab-Taste 2. Abdeckrahmen 3. Installationsgehäuse 4. 1 x Bedienungsanleitung (ohne Abbildung) -
Seite 5: Die Tastenfunktionen
2. Die Tastenfunktionen Die Bedientasten [ Auf / Ab ] Die Einstelltasten, [ / ] ◆ Manuelle Bedienung [ Auf / Ab ◆ Den gewünschten Menüpunkt auswählen. ◆ Einstellen der Parameter (mehr / weniger) / bei längerem Drücken einer Taste erfolgt ein schneller Ziffernlauf. SET/Stopp-Taste, [ ◆... -
Seite 6: Legende Der Displaysymbole
3. Legende der Displaysymbole [ MO ... SO ] Wochentage Uhrzeit / Einstellparameter Informationen Schaltzeitprogramm [ SET ] Einstellung [ AUTO ] Automatikbetrieb [ IST ] IST-Wert Fahrtrichtung - Auf / Ab Automatikbetrieb aus Schaltzeiten Zufallsfunktion Systemeinstellungen Blockiererkennung... -
Seite 7: Menüübersicht
4. Menüübersicht... -
Seite 8: Zeichenerklärung
5. Zeichenerklärung Lebensgefahr durch Stromschlag. HINWEIS / WICHTIG / ACHTUNG Auf diese Weise machen wir Sie auf weitere, für die einwand- Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen freie Funktion, wichtige Inhalte aufmerksam. Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person. -
Seite 9: Allgemeine Sicherheitshinweise
6. Allgemeine Sicherheitshinweise Bei allen Arbeiten an elektrischen Anlagen besteht Bei unsachgemäßem Gebrauch besteht erhöhte STOP Lebensgefahr durch Stromschlag. Verletzungsgefahr. ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen ◆ Es darf Kindern nicht erlaubt werden, mit dem Troll Standard Anlagen müssen durch eine zugelassene Elektrofachkraft zu spielen. -
Seite 10: Richtige Verwendung
7. Richtige Verwendung Verwenden Sie den Troll Standard ausschließlich zum Anschluss Einsatzbedingungen: und zur Steuerung eines Rohrmotors für Rollläden bzw. Jalousien, ◆ Der Rohrmotor muss über mechanische oder elektronische Lamellen und Markisen. Endlagenschalter verfügen. ◆ Betreiben Sie den Troll Standard nur in trockenen Räumen. ◆... -
Seite 11: Kurzbeschreibung
9. Kurzbeschreibung Der Troll Standard dient zur Steuerung von Rollläden, Jalousien, Kurzbeschreibung der Blockiererkennung Lamellen oder Markisen durch den Anschluss eines entsprechen- Der Troll Standard ist in der Lage, das Drehmoment von Motoren den Rohrmotors. mit mechanischer Endpunkteinstellung zu überwachen. Rollladensteuerung Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung abschalten, s. -
Seite 12: Kompatible Schalterprogramme
9.1 Kompatible Schalterprogramme Hersteller Schalterprogramm HINWEIS BERKER Arsys / K1 / S1 ◆ Je nach verwendetem Schalterprogramm ist eventuell ein Zwischenrahmen 50 x 50 * (DIN 49075) erforderlich. BUSCH-JAEGER Busch-Duro 2000 Si / Reflex Si / alpha exclusive / alpha nea / solo / impuls * nicht im Lieferumfang enthalten GIRA Standard-System / S-Color-... -
Seite 13: Funktionsübersicht
10. Funktionsübersicht ◆ Installationsassistent für einfache Inbetriebnahme ◆ Zufallsfunktion (zufällige Verzögerung von 0 bis 30 Minuten) ◆ Einstellbare Blockiererkennung für mechanische ◆ Tastensperre Rohrmotoren ◆ Memory Funktion (Einfache Übernahme der aktuellen ◆ Manuelle Bedienung vor Ort Uhrzeit als Schaltzeit) ◆ AUTO/MANU - Umschaltung ◆... -
Seite 14: Wichtige Hinweise Vor Dem Elektrischen Anschluss Und Vor Der Montage
11. Wichtige Hinweise vor dem elektrischen Anschluss und vor der Montage Montage und elektrischer Anschluss des Troll Standard HINWEIS dürfen nur mit dem beiliegenden Installationsgehäuse Die Installationsgehäuse anderer Varianten der Troll-Steuerung [ 3 ] erfolgen. sind nicht kompatibel. Die Anschlussklemmen [ 4 ] befinden sich an der Unterseite des Installationsgehäuses [ 3 ]. - Seite 15 Die Blockiererkennung ist nur funktionsfähig, wenn ein mechani- Sie können maximal 3 parallel schaltbare Rohrmotoren an die Steuerung anschließen (z.B. elektronische Rohrmotoren von scher Rohrmotor angeschlossen ist. RADEMACHER). Funktion der Eingänge E1 / E2 Lesen Sie dazu unbedingt die Bedienungsanleitung der jeweiligen E1 = AUF Rohrmotoren.
-
Seite 16: Sicherheitshinweise Zum Elektrischen Anschluss
12. Sicherheitshinweise zum elektrischen Anschluss Bei allen Arbeiten an elektrischen Anlagen besteht Eine falsche Verdrahtung kann zum Kurzschluss und zur Lebensgefahr durch Stromschlag. Zerstörung des Gerätes führen. ◆ Der elektrische Anschluss und alle Arbeiten an elektrischen ◆ Beachten Sie die Anschlussbelegung im Anschlussplan. Anlagen müssen durch eine zugelassene Elektrofachkraft ◆... -
Seite 17: Elektrischer Anschluss Des Troll Standard
13. Elektrischer Anschluss des Troll Standard Anschluss der weißen Setzleitung (SET) von RADEMACHER-Rohrmotoren * Die weiße Setzleitung (SET) von RADEMACHER- Rohrmotoren muss am Neutralleiter [ N ] ange- schlossen werden um einen störungsfreien Betrieb des Rohrmotors zu gewährleisten. Eingänge E1 / E2 (230 V / 50 Hz) , nur bei Bedarf. -
Seite 18: Montage
14. Montage Der Troll Standard ist zur Unterputzmontage vorgesehen. Montageablauf: Sie benötigen dazu eine 58er Unterputzdose, wir empfehlen Das Stromnetz spannungslos schalten. eine tiefe Dose zu verwenden. Den elektrischen Anschluss gemäß Anschlussplan (s. Seite 17) vornehmen. [ 2 ] Die Anschlussleitungen in der Unterputzdose verlegen. Das Installationsgehäuse [ 3 ] in die Unterputzdose einsetzen und mit den Schrauben der Befestigungskrallen [ 5 ] fixieren. -
Seite 19: Kurzbeschreibung Der Normalanzeige Und Des Hauptmenüs
15. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) Das Hauptmenü Menü- nummer Funktionen/ Menüs ◆ Anzeige des aktuellen Wochentags und der Uhrzeit. ◆ Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs. ◆ Im Hauptmenü ist keine manuelle Bedienung möglich. ◆... -
Seite 20: Öffnen Und Schließen Der Menüs (Beispiel: Zufallsfunktion Einschalten)
15.1 Öffnen und Schließen der Menüs (Beispiel: Zufallsfunktion einschalten) Das Hauptmenü Die gewünschte Einstel- öffnen. lung vornehmen und mit [ OK ] bestätigen. Durch Drücken der [ M ]- Taste in der Normalan- Danach erscheint wieder zeige. das Hauptmenü. Das gewünschte Menü bzw. -
Seite 21: Erstinbetriebnahme Mit Dem Installationsassistenten
16. Erstinbetriebnahme mit dem Installationsassistenten Um den Troll Standard einfach und schnell zu konfigurieren Die Uhrzeit einstellen steht Ihnen ein Installationsassistent zur Verfügung. Dieser und bestätigen. wird Sie bei einer Erstinbetriebnahme oder nach einem Soft- HINWEIS ware-Reset (s. Seite 42) automatisch durch die ersten Grundein- Durch längeres Drücken stellungen führen. - Seite 22 15. Erstinbetriebnahme mit dem Installationsassistenten Die Öffnungszeit [ ] Bei Bedarf können Sie später HINWEIS einstellen und im Menü [ 9.5 ] zwischen zwei An dieser Stelle ist bestätigen. Schaltzeitprogrammen die Öffnungs- und die auswählen, s. Seite 33. Schließzeit als Wochen- Die Öffnungszeit gilt für schaltzeit [ MO...SO ] die ganze Woche...
-
Seite 23: Manuelle Bedienung
17. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatik- funktionen. Beispiel zur manuellen Steuerung eines Rollladens Den Rollladen öffnen. Der Rollladen fährt durch einen kurzen Tastendruck bis zum obe- ren Endpunkt. -
Seite 24: Memory Funktion - Übernahme Der Aktuellen Uhrzeit Als Schaltzeit
18. Memory Funktion - Übernahme der aktuellen Uhrzeit als Schaltzeit Um im Jahresverlauf die Schaltzeiten einfach anpassen zu Die aktuelle Uhrzeit können, ermöglicht Ihnen die Memory Funktion die Übernahme als Öffnungszeit [ ] ca. 1 Sek. der aktuellen Uhrzeit als Schaltzeit ohne das Schaltzeitenmenü übernehmen. -
Seite 25: Menüübersicht / Hauptmenü
19. Menüübersicht / Hauptmenü Einheitliche Menüstruktur im Troll Programm Hauptmenü Für alle Troll Varianten wurde eine einheitliche, variantenüber- Symbol Menü Seite greifende Menüstruktur entwickelt, gleiche Menüs haben immer die gleiche Menünummer. AUTO Automatikbetrieb....... 26 Zur Erhaltung der einheitlichen Menüstruktur ergeben sich daraus Schaltzeiten ....... -
Seite 26: Auto ] Automatikbetrieb; Kurzbeschreibung
19.1 [ AUTO ] Automatikbetrieb; Kurzbeschreibung Automatikbetrieb ein Automatikbetrieb aus Symbol in der Normalanzeige Ist der Automatikbetrieb eingeschaltet, werden alle aktivierten Automatikfunktionen ausgeführt. Die entsprechenden Symbole ◆ Alle Automatikfunktionen sind deaktiviert, es ist nur noch erscheinen dann in der Normalanzeige. die manuelle Bedienung möglich. -
Seite 27: Menü 1 - Automatikbetrieb Ein-/Ausschalten
19.2 Menü 1 - Automatikbetrieb ein-/ausschalten Direktes Umschalten in der Normalanzeige Ein-/Ausschalten im Menü 1 Bei Bedarf können Sie auch direkt in der Normalanzeige den Das Hauptmenü öffnen. Automatikbetrieb ein- und ausschalten. Das Menü 1 [ AUTO ] wählen und öffnen. Drücken Sie in der Normalanzeige die ca. -
Seite 28: Schaltzeiten (Öffnungs- Und Schließ- Zeiten) [ / ]; Kurzbeschreibung
19.3 Schaltzeiten (Öffnungs- und Schließzeiten) [ / ]; Kurzbeschreibung Damit sich Ihr Rollladen zu der von Ihnen gewünschten Dazu stehen Ihnen im Menü 9.5 [ ] zwei Zeit automatisch öffnet oder schließt, können Sie am Troll Schaltzeitprogramme zur Verfügung, s. Seite 33: Standard Öffnungs- [ ] und Schließzeiten [ ] einstellen. -
Seite 29: Menü 2 - Öffnungs- Und Schließzeiten [ / ] Einstellen
19.4 Menü 2 - Öffnungs- und Schließzeiten [ / ] einstellen Prüfen Sie, ob das ge- im Menü [9.5], s. Seite 33 Im Folgenden beschreiben wir die Einstellung einer Öffnungs- und Schließzeit [ / ] als Wochenschaltzeiten. wünschte Schaltzeitpro- gramm eingestellt ist. Eine Öffnungszeit [ ] Das Hauptmenü... -
Seite 30: Menü 6 - Die Zufallsfunktion
19.5 Menü 6 - Die Zufallsfunktion [ ] einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der Das Hauptmenü öffnen. eingestellten Schaltzeiten von 0 bis 30 Minuten. Die Zufallsfunktion wird ausgeführt für: Das Menü 6 [ ] Zu- ◆ Alle automatischen Öffnungs- und Schließzeiten. fallsfunktion auswäh- len und öffnen. -
Seite 31: Das Menü 9 - Systemeinstellungen
20. Das Menü 9 - Systemeinstellungen [ ]; Kurzbeschreibung 9.8.1 In diesem Menü können weitere Geräte- und Systemeinstel- Automatische Sommer-/ lungen vorgenommen werden um den Troll Standard an die Winterzeitumstellung ..37 individuellen Wünsche anzupassen. 9.8.2 Displaykontrast ....38 9.8.4 Uhr-Modus ...... -
Seite 32: Menü 9.1 - Uhrzeit Und Datum
20.1 Menü 9.1 - Uhrzeit und Datum [ ] einstellen Das Menü 9.1 - Uhrzeit Datum und Datum wählen und öffnen. [ Tag.Monat ] Einstellreihenfolge Jahr Uhrzeit HINWEIS Durch längeres Drücken einer Einstelltaste be- ginnt ein schneller Zif- fernlauf. -
Seite 33: Menü 9.5 - Schaltzeitprogramm [ ] Wählen
20.2 Menü 9.5 - Schaltzeitprogramm [ ] wählen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten Das Menü 9.5 - Schalt- hängt von der Auswahl des gewünschten Schaltzeitpro- zeitprogramm wählen gramms in diesem Menü ab. und öffnen. Es stehen zwei Schaltzeitprogramme zur Verfügung: Das gewünschte Schalt- [ 1 ] Wochenschaltzeiten (Werkseinstellung) zeitprogramm wählen... -
Seite 34: Menü 9.6 - Die Blockiererkennung
20.3 Menü 9.6 - Die Blockiererkennung [ ] einstellen Der Troll Standard ist in der Lage, das Drehmoment von Motoren Das Menü 9.6 - mit mechanischer Endpunkteinstellung zu überwachen. Dadurch Blockiererkennung kann die Steuerung den Motor bei Überlastung oder Blockierung wählen und öffnen. - Seite 35 20.3 Menü 9.6 - Die Blockiererkennung [ ] einstellen Den geeigneten Motor- Die Empfindlichkeit typ auswählen und be- einstellen und stätigen. bestätigen. Empfindlichkeit: Lesen Sie dazu die Bedie- 1 = gering nungsanleitung des ver- 6 = hoch wendeten Rohrmotors. Motortypen: Falls der verbaute Motortyp nicht / Leistung Ø...
- Seite 36 20.3 Menü 9.6 - Die Blockiererkennung [ ] einstellen ◆ Bei mechanischen Motoren mit hoher Schalthysterese ist es Aktivieren / Deaktivieren möglich, dass der Motor aus den Endpunkten heraus durch des Reversierens nach die Blockiererkennung abgeschaltet wird. Bei derartigen einer Blockiererken- Motoren muss die Blockiererkennung ausgeschaltet werden.
-
Seite 37: Menü 9.8.1 - Automatische Sommer-/ Winterzeitumstellung Ein- /Ausschalten
20.4 Menü 9.8.1 - Automatische Sommer-/ Winterzeitumstellung ein- /ausschalten Der Troll Standard verfügt über eine automatische Sommer-/ Das Menü 9.8.1 - Som- Winterzeitumstellung. mer-/Winterzeitum- stellung wählen und HINWEIS öffnen. Sollte die Steuerung nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winter- Die Sommer-/Winter- zeitumstellung auszuschalten. -
Seite 38: Menü 9.8.2 - Displaykontrast Einstellen
20.5 Menü 9.8.2 - Displaykontrast einstellen Das Menü 9.8.2 - Den gewünschten Kon- Displaykontrast trast einstellen und be- auswählen und öffnen. stätigen. 1 = kleiner Kontrast 10 = hoher Kontrast 20.6 Menü 9.8.4 - Uhrmodus einstellen In diesem Menü können Sie die Zeitbasis (je nach örtlicher Den Uhrmodus einstellen Netzversorgung) für die interne Uhr umstellen. -
Seite 39: Menü 9.8.5 - Tastensperre Ein-/Ausschalten
20.7 Menü 9.8.5 - Tastensperre ein-/ausschalten Zum Schutz gegen unbeabsichtigte Eingaben, können Sie eine Um die Tastensperre in Tastensperre aktivieren. der Normalanzeige auf- ca. 4 Sek. zuheben bzw. vorzeitig Automatische Aktivierung nach ca. zwei Minuten zu aktivieren die [ SET/ Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang Anzeige: Stopp ]-Taste vier Sekun-... -
Seite 40: Menü 9.8.7 - Drehrichtungsumkehr Ein-/Ausschalten
20.8 Menü 9.8.7 - Drehrichtungsumkehr ein-/ausschalten Sollte die Drehrichtung des angeschlossenen Motors vertauscht Das Menü 9.8.7 - Dreh- sein (Taste [ Auf ] bewegt den Rollladen abwärts und Taste [ Ab ] richtungsumkehr aus- bewegt den Rollladen aufwärts) muss der Motor nicht neu ver- wählen und öffnen. -
Seite 41: Menü 9.8.0 - Softwareversion Anzeigen
20.9 Menü 9.8.0 - Softwareversion anzeigen In diesem Menü kann die aktuelle Softwareversion des Troll Das Menü 9.8.0 - Soft- Standard angezeigt werden. wareversion wählen und öffnen. Anschließend wird die aktuelle Softwarever- sion wird angezeigt. Durch erneutes Drücken wird die Gerätevarian- te angezeigt. -
Seite 42: Software-Reset
21. Software-Reset (Den Auslieferungszustand wieder herstellen.) Bei Bedarf können Sie Danach erscheint für ei- alle Einstellungen löschen nige Sekunden der Gerä- und den Auslieferungszu- tetyp (S = Standard) so- stand des Troll Standard wie die Softwareversion. wieder herstellen. Alle Einstellungen sind gelöscht und auf den Auslieferungszustand Die vier Tasten... -
Seite 43: Hardware-Reset
22. Hardware-Reset Sollte der Troll Standard nicht mehr reagieren, so kann ein Hard- ware-Reset durchgeführt werden. Dazu muss das Bedienteil [ 1 ] aus dem Installationsgehäuse [ 3 ] herausgezogen werden. Auf der Rückseite des Bedienteils [ 1 ] befinden sich in der Mitte einer Öffnung zwei Kontaktflächen, die z. -
Seite 44: Demontage
23. Demontage Auch bei der Demontage des Troll Standards besteht Demontageablauf: Lebensgefahr durch Stromschlag. Das Stromnetz spannungslos schalten. Beachten Sie bitte die Sicherheitshinweise zum elektrischen Die Anschlussstelle gegen Wiedereinschalten sichern und auf Anschluss auf Seite 16. Spannungsfreiheit prüfen. Das Bedienteil [ 1 ] vorsichtig vom Installationsgehäuse [ 3 ] abziehen. -
Seite 45: Ce-Zeichen Und Eg-Konformität
24. CE-Zeichen und EG-Konformität Die Troll Standard (Art.-Nr. 3650 03 12 / 3650 03 22) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien: 2006/95/EG Niederspannungsrichtlinie 2004/108 EG EMV-Richtlinie Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt: RADEMACHER Geräte-Elektronik GmbH &... -
Seite 46: Technische Daten Und Werkseinstellungen
25. Technische Daten und Werkseinstellungen Außenmaße Bedienteil [ 1 ]: 50 x 50 mm x 12 Werkseinstellungen: (nach DIN 49075) Automatik: On (Ein) Farbe: Ultraweiß / Aluminium Schaltzeiten: On (Ein) Nennspannung: 230 V / 50 Hz Auf-Zeit: 7:00 Uhr Max. Schaltleistung: 8 (4) A µ... -
Seite 47: Garantiebedingungen
26. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH & Co. KG gibt eine 24-mona- Innerhalb der Garantiezeit auftretende Mängel beseitigt RADEMACHER tige Garantie für Neugeräte, die entsprechend der Einbauanleitung kostenlos entweder durch Reparatur oder durch Ersatz der betreffen- montiert wurden. Von der Garantie abgedeckt sind alle Konstrukti- den Teile oder durch Lieferung eines gleichwertigen oder neuen onsfehler, Materialfehler und Fabrikationsfehler. - Seite 48 RADEMACHER Geräte-Elektronik GmbH & Co. KG Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01805 933-171* Telefax +49 2872 933-253 service@rademacher.de 14 ct/Minute aus dem deutschen Festnetz der DT AG/ Mobilfunk max. 42 ct/Minute (gilt nur für Deutschland)
