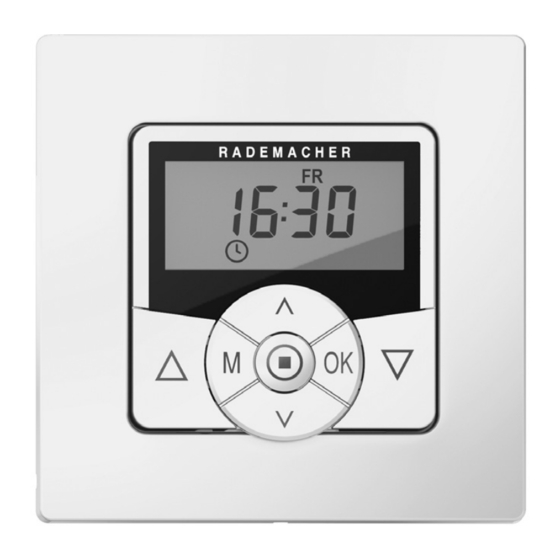

RADEMACHER Troll Standard Gebrauchsanleitung Zum Elektrischen Anschluss Und Zur Inbetriebnahme
  1. Anleitungen
  2. Marken
  3. RADEMACHER Anleitungen
  4. Timer
  5. Troll Standard
  6. Gebrauchsanleitung zum elektrischen anschluss und zur inbetriebnahme

RADEMACHER Troll Standard Gebrauchsanleitung Zum Elektrischen Anschluss Und Zur Inbetriebnahme

Quelle: rademacher.de
Vorschau ausblenden Andere Handbücher für Troll Standard:
Inhaltsverzeichnis

Werbung

Quicklinks

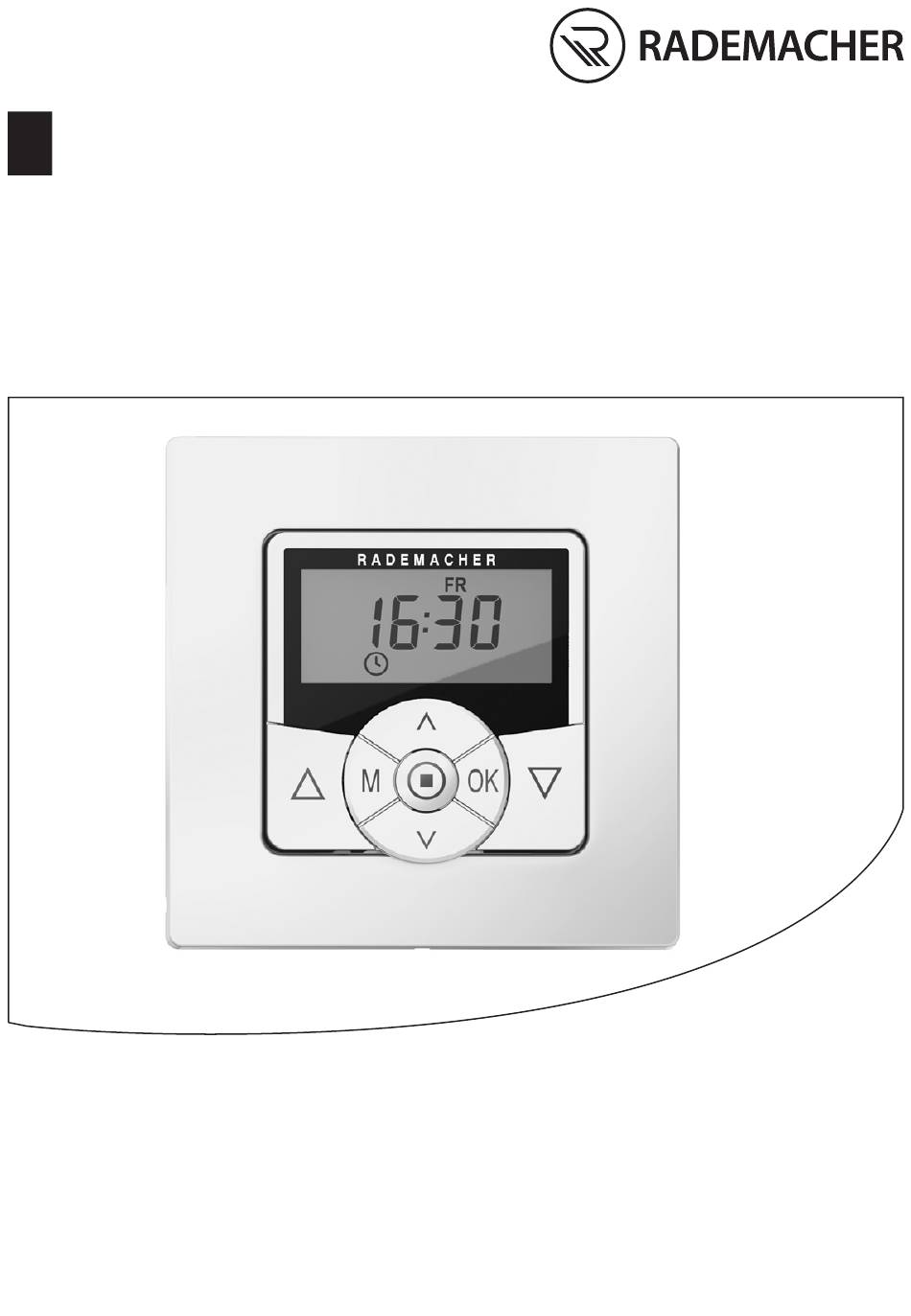

Troll Standard
DE
Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme
Artikel-Nr. 3650 03 12 (Ultraweiß) / 3650 03 22 (Aluminium)
Typ: 5620
VBD 592-1 (10.20)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für RADEMACHER Troll Standard

Inhaltszusammenfassung für RADEMACHER Troll Standard

  • Seite 1 Troll Standard Gebrauchsanleitung zum elektrischen Anschluss und zur Inbetriebnahme Artikel-Nr. 3650 03 12 (Ultraweiß) / 3650 03 22 (Aluminium) Typ: 5620 VBD 592-1 (10.20)

  • Seite 2: Inhaltsverzeichnis

    Inhalt Diese Anleitung................... 4 Anwendung dieser Anleitung ............4 Gefahrensymbole ................5 Gefahrenstufen und Signalwörter ..........5 Verwendete Darstellungen und Symbole ........6 Sicherheitshinweise ................7 Bestimmungsgemäße Verwendung ..........8 Nicht bestimmungsgemäßer Gebrauch ........8 Erforderliches Fachwissen des Installateurs ......8 Lieferumfang ..................9 Gesamtansicht des Bedienteils ............10 Gesamtansicht des Installationsgehäuses ......
  • Seite 3 Inhalt 13. Manuelle Bedienung ................33 14. Memory Funktion - Übernahme der aktuellen Uhrzeit als Schaltzeit ................34 15. Menüübersicht ..................35 16. Menü 1 - Automatikbetrieb ein-/ausschalten ......36 17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung ................37 17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen .. 38 18.

  • Seite 4: Diese Anleitung

    Verbrauchers. ◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreich- bar auf. ◆ Fügen Sie diese Anleitung bei Weitergabe des Troll Standard an Dritte bei. ◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise entstehen, erlischt die Garantie. Für Folge-...

  • Seite 5: Gefahrensymbole

    2. Gefahrensymbole In dieser Anleitung verwenden wir folgende Gefahrensymbole: Lebensgefahr durch Stromschlag Gefahrenstelle / gefährliche Situation 2.1 Gefahrenstufen und Signalwörter GEFAHR! Diese Gefährdung wird zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird. WARNUNG! WARNUNG! Diese Gefährdung kann zu schweren Verletzungen oder zum Tod füh- ren, sofern sie nicht vermieden wird.

  • Seite 6: Verwendete Darstellungen Und Symbole

    2.2 Verwendete Darstellungen und Symbole weitere nützliche Informationen Lesen Sie die zugehörige Anleitung Handlungsabläufe ◆ Aufzählungen oder a) Listen Im Display werden aktivierte Menüsym- bole und Einstellparameter blinkend dargestellt. Angaben zum Öffnen der Menüs und zu den Einstellungen finden Sie auf Seite 29.

  • Seite 7: Sicherheitshinweise

    Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie niemals defekte oder beschädigte Geräte. ◆ Prüfen Sie den Troll Standard auf Unversehrtheit. ◆ Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden feststellen, siehe Seite 60. Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.

  • Seite 8: Bestimmungsgemäße Verwendung

    Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden sein. 3.2 Nicht bestimmungsgemäßer Gebrauch Die Verwendung des Troll Standard für einen anderen als die zuvor genannten Anwendungsbereiche ist nicht zulässig. Bei Verwendung des Troll Standard im Außenbereich oder in feuchten Räumen besteht Lebensgefahr durch Kurzschluss und Stromschlag.

  • Seite 9: Lieferumfang

    4. Lieferumfang Lieferumfang 1 x Bedienteil (50 x 50 mm) 1 x Abdeckrahmen 1 x Installationsgehäuse 1 x Gebrauchsanleitung (ohne Abbildung) Vergleichen Sie nach dem Auspacken ..den Packungsinhalt mit diesen Angaben.

  • Seite 10: Gesamtansicht Des Bedienteils

    5. Gesamtansicht des Bedienteils Pos. Symbol Beschreibung Bedienteil Display Menü-Taste ◆ Das Hauptmenü öffnen ◆ Zurück zum letzten Menü bzw. zur Normalanzeige Einstelltasten ◆ Auswahl eines Menüs im Hauptmenü ◆ Einstellen der Parameter (mehr / weniger) kurzes oder langes Drücken = ●...
  • Seite 11 Gesamtansicht des Bedienteils Pos. Symbol Beschreibung OK-Taste ◆ Das ausgewählte Menü öffnen ◆ Einstellungen bestätigen und speichern ◆ Weiter zur nächsten Einstellung Die Bedientasten Auf / Ab ◆ Manuelle Bedienung SET-Stopp-Taste ◆ Manueller Stopp der Rollladenfahrt ◆ Einstellen (setzen) verschiedener Funktionen Überbrückungskontakt für einen Hardware-Reset ◆...

  • Seite 12: Gesamtansicht Des Installationsgehäuses

    5.1 Gesamtansicht des Installationsgehäuses Pos. Symbol Beschreibung Installationsgehäuse Befestigungskrallen und -schrauben Anschlussklemmen Typenschild...

  • Seite 13: Die Elektrischen Anschlüsse

    5.2 Die elektrischen Anschlüsse Pos. Symbol Beschreibung E1 / E2 Externe Eingänge - optional Anschluss externer Signalgeber bzw. externer Steuerungen (z.B. Troll Comfort), siehe Seite 26. L / N Spannungsversorgung - 230 V / 50 Hz Anschluss der Versorgungsspannung. Drehrichtung (Auf / Ab) Anschlussleitungen zum Rohrmotor.

  • Seite 14: Das Display Und Seine Symbole

    5.3 Das Display und seine Symbole Symbol Beschreibung MO ... SO Wochentage Uhrzeit / Einstellparameter Information Schaltzeitprogramm Einstellung AUTO Automatikbetrieb Ist-Wert Fahrtrichtung (Auf/Ab) Automatikbetrieb aus Schaltzeiten Zufallsfunktion Systemeinstellungen Blockiererkennung Automatische Tastensperre...

  • Seite 15: Produktbeschreibung

    Bedientasten jederzeit möglich. Externe Steuerung über zwei Eingänge E1 und E2 Der Troll Standard verfügt über zwei Eingänge E1 und E2 (230 V / 50 Hz) zum Anschluss externer Signalgeber bzw. externer Steuerungen (z. B. Troll Comfort), siehe Seite 26.

  • Seite 16: Beschreibung Der Sicherheitsfunktionen

    6.1 Beschreibung der Sicherheitsfunktionen Blockiererkennung Der Troll Standard ist in der Lage, das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlast oder Blockierung abschalten, siehe Seite 44. 6.2 Funktionsübersicht ◆ Installationsassistent zur einfachen Inbetriebnahme ◆...
  • Seite 17 Funktionsübersicht ◆ Memory-Funktion (einfache Übernahme der aktuellen Uhrzeit als Schaltzeit) ◆ Drehrichtungsumkehr ein-/ausschalten ◆ Automatische Sommer-/Winterzeitumstellung ◆ Dauerhafte Speicherung der Einstellungen ◆ Externe Steuerung über zwei Eingänge E1 / E2 ◆ Alle Daten löschen, Reset Beschreibung und Einstellung der einzelnen Funktionen Eine genaue Beschreibung der einzelnen Funktionen und deren Einstellung folgt ab Seite 28.

  • Seite 18: Technische Daten

    230 V / 50 Hz 8 (4) A µ (Type 1B) Maximale Schaltleistung: Die falsche Verwendung kann zu Personen- oder Sachschaden führen. ◆ Kleiner Kontaktabstand (μ) nicht zur Freischaltung geeignet. ◆ Verwenden Sie den Troll Standard nicht zur Freischaltung des ange- schlossenen Verbrauchers.
  • Seite 19 Technische Daten Allgemeine Angaben Außenmaße (B x H x T) 50 x 50 x 12 mm Bedienteil [ 1 ]: nach DIN 49075 Ultraweiß (UW), Verfügbare Farben: Aluminium (AL) 32 mm Einbautiefe Zulässige Umgebungs- 0 °C bis + 40 °C temperatur: Schutzklasse: II (nur für trockene Räume)

  • Seite 20: Werkseinstellungen

    7.1 Werkseinstellungen Werkseinstellungen Automatikbetrieb: On (Ein) Schaltzeiten: On (Ein) Datum: 01.07.2018 Uhrzeit: 12:00 Uhr Auf-Zeit: 7:00 Uhr Ab-Zeit: 20:00 Uhr Zufallsfunktion: OFF (Aus) Schaltzeitprogramm: Blockiererkennung: OFF (Aus) - Motortyp: 2 (45 mm / 30 Nm) - Empfindlichkeit: 2 30 - Reversieren: OFF (Aus) Automatische Sommer- / On (Ein)

  • Seite 21: Verhalten Bei Netzausfall

    7.2 Verhalten bei Netzausfall Gangreserve (ca. 8 Stunden) Bei einem Netzausfall blinkt die aktuelle Uhrzeit ca. 5 Minuten lang und der Troll Standard wechselt in die Gangreserve. Uhrzeit und Datum nach einem Netzausfall Die Gangreserve beträgt ca. 8 Stunden. Wird diese Zeit überschritten, gehen Uhrzeit und Datum verloren und müssen neu eingestellt werden,...

  • Seite 22: Sicherheitshinweise Zum Elektrischen Anschluss

    ◆ Prüfen Sie die Anlage auf Spannungsfreiheit. WARNUNG! WARNUNG! Die Überlastung des Troll Standard kann zur Gefährdung von Per- sonen und zur Zerstörung des Gerätes führen (Kurzschluss). Die maximale Schaltleistung darf nicht überschritten werden, beachten Sie dazu die Angaben in den Technische Daten, siehe Seite 18.
  • Seite 23 Die Verwendung eines falschen Installationsgehäuses kann zur Ge- fährdung von Personen und zu Sachschäden führen (Stromschlag / Kurzschluss). ◆ Verwenden Sie ausschließlich das beiliegende Installationsgehäuse zum Anschluss und zur Montage des Troll Standard. ◆ Installationsgehäuse anderer RADEMACHER Produkte z. B. anderer Troll-Steuerungen sind nicht kompatibel. WARNUNG! WARNUNG! Der Anschluss einer zweiten Phase an E1 oder E2 führt zur Zerstö-...

  • Seite 24: Wichtige Hinweise Vor Dem Elektrischen Anschluss Und Vor Der Montage

    Falls noch keine Endpunkte eingestellt sind, müssen unbedingt beide Endpunkte des Rohrmotors eingestellt werden. Parallelschaltung von elektronischen Rohrmotoren Sie können maximal 3 parallel schaltbare Rohrmotoren an den Troll Standard anschließen (z.B. elektronische Rohrmotoren von RADEMACHER). Lesen Sie dazu jeweils die Angaben in der Gebrauchs- anleitung des verwendeten Rohrmotors.

  • Seite 25: Elektrischer Anschluss

    Verlegen Sie alle Anschlussleitungen sicher bis in die Unterputzdose. Isolieren Sie alle Adern auf 6 mm Länge ab und schließen Sie sie gemäß dem Anschlussplan auf der folgenden Seite an. Nach dem elektrischen Anschluss erfolgt die Montage des Troll Standard in die Unterputzdose, siehe Seite 27.
  • Seite 26 Eingänge E1 / E2 (230 V / 50 Hz), nur bei Bedarf Anschluss der weißen Setzleitung (SET) von RADEMACHER-Rohrmotoren * Die weiße Setzleitung (SET) von RADEMACHER-Rohrmotoren muss am Neutralleiter [ N ] angeschlossen werden um einen störungs- freien Betrieb des Rohrmotors zu gewährleisten.

  • Seite 27: Montage Nach Dem Elektrischen Anschluss

    9. Montage nach dem elektrischen Anschluss Setzen Sie das Installationsgehäuse in die Unterputzdose ein und fixie- ren Sie es mit den Schrauben der Befestigungskrallen. Setzen Sie den Abdeckrahmen auf das Installationsgehäuse. Stecken Sie anschließend das Bedienteil vorsichtig in das Installationsgehäuse ein. Schalten Sie die Netzspannung wieder ein.

  • Seite 28: Kurzbeschreibung Der Normalanzeige Und Des Hauptmenüs

    10. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) ◆ Anzeige des aktuellen Wochentags und der Uhrzeit. ◆ Anzeige der aktivierten Funktionen. ◆ Die manuelle Bedienung des Troll Standard ist nur in der Normalanzeige möglich. Das Hauptmenü Menünummer Funktionen / Menüs ◆...

  • Seite 29: Einführung Zum Öffnen Der Menüs Und Zur Einstellung Der Funktionen

    11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Öffnen Sie das Hauptmenü. Durch Drücken der Menü-Taste in der Normal- anzeige öffnet sich das Hauptmenü. Wählen Sie das gewünschte Menü bzw. die Menünummer aus. Das ausgewählte Menü wird durch ein blinken- des Symbol angezeigt.
  • Seite 30 11. Einführung zum Öffnen der Menüs und zur Einstellung der Funktionen Jede Einstellung muss mit der OK-Taste bestätigt werden. Durch die Bestätigung gelangen Sie zur nächs- ten Einstellung oder zurück zum Menü. Zurück zur Normalanzeige. Beispiel Durch kurzes Drücken der Menü-Taste gelangt man einen Menüschritt zurück.

  • Seite 31: Erstinbetriebnahme Mit Dem Installationsassistenten

    Drücken Sie die M-Taste eine Sekunde lang, falls Sie den Installationsassistenten vorzeitig beenden wollen. Betriebsbereitschaft Nach Abschluss der Einstellungen ist der Troll Standard betriebsbereit. Nach dem Einschalten der Netzspannung erscheint der Installationsassistent. Die Ziffern blinken. Die aktuelle Uhrzeit einstellen und bestätigen.
  • Seite 32 * Die Öffnungs- und Schließzeit gilt jeweils für die ganze Woche. Bei Bedarf können Sie später im Menü 9.5 zwischen zwei Schaltzeitprogrammen auswählen, siehe Seite 43. Nach der letzten Einstellung erscheint die Normalanzeige, siehe Beispiel. Der Troll Standard ist jetzt betriebsbereit.

  • Seite 33: Manuelle Bedienung

    13. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den programmierten Automatikfunktionen. Beispiel zur manuellen Steuerung eines Rollladens Den Rollladen öffnen. Der Rollladen fährt durch einen kurzen Tastendruck bis zum oberen Endpunkt. oder Den Rollladen zwischenzeitlich stoppen.

  • Seite 34: Memory Funktion - Übernahme Der Aktuellen Uhrzeit Als Schaltzeit

    14. Memory Funktion - Übernahme der aktuellen Uhrzeit als Schaltzeit Um im Jahresverlauf die Schaltzeiten einfach anpassen zu können, ermöglicht Ihnen die Memory Funktion die Übernahme der aktuellen Uhrzeit als Schaltzeit ohne das Schaltzeitenmenü aufrufen zu müssen. Bei aktivierten Werktags- und Wochenendschaltzeiten [ MO...FR / SA+SO ] gilt die übernommene Schaltzeit nur für die aktuelle Tagesgruppe, z.

  • Seite 35: Menüübersicht

    15. Menüübersicht Hauptmenü Symbol Menü Seite AUTO Automatikbetrieb ..........36 Schaltzeiten ............37 Zufallsfunktion ..........40 Systemeinstellungen ......... 41 Uhrzeit und Datum ..........42 Schaltzeitprogramm .......... 43 Blockiererkennung ..........44 Geräteeinstellungen .......... 47 9.8.1 Automatische Sommer-/ Winterzeitumstellung ........48 9.8.2 Displaykontrast ..........

  • Seite 36: Menü 1 - Automatikbetrieb Ein-/Ausschalten

    16. Menü 1 - Automatikbetrieb ein-/ausschalten AUTO Automatikbetrieb ein (Symbol in der Normalanzeige) ◆ Alle eingestellten Automatikfunktionen sind aktiv ◆ Im Automatikbetrieb ist eine manuelle Bedienung möglich Automatikbetrieb aus (Symbol in der Normalanzeige) ◆ Alle Automatikfunktionen sind deaktiviert ◆ In der Normalanzeige sind alle Automatiksymbole deaktiviert ◆...

  • Seite 37: Schaltzeiten (Öffnungs- Und Schließzeiten) [ / ], Kurzbeschreibung

    17. Schaltzeiten (Öffnungs- und Schließzeiten) [ / ], Kurzbeschreibung Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automa- tisch öffnet oder schließt, können Sie am Troll Standard Öffnungs- [ ] und Schließzeiten [ ] einstellen. Dazu stehen Ihnen im Menü 9.5 zwei Schaltzeitprogramme zur Verfügung, siehe Seite 43:...

  • Seite 38: Menü 2 - Öffnungs- Und Schließzeiten) [ / ] Einstellen

    17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Soll die Art des Schaltzeitprogramms (Wochenschaltzeiten, Werktags- / Wochenendschaltzeiten) nicht geändert werden, beginnen Sie direkt mit Punkt 2. Möchten Sie die Art des Schaltzeitprogramms ändern, öffnen Sie zuerst das Menü 9.5, siehe Seite 43 und stellen Sie das gewünschte Schaltzeitprogramm ein.
  • Seite 39 17.1 Menü 2 - Öffnungs- und Schließzeiten) [ / ] einstellen Im Folgenden beschreiben wir Ihnen die Einstellung einer Öffnungs- und Schließzeit [ / ] als Wochenschaltzeiten. Eine Öffnungszeit [ ] einstellen und bestätigen. Die Schließzeit [ ] einstellen und bestätigen.

  • Seite 40: Menü 6 - Die Zufallsfunktion Einstellen

    18. Menü 6 - Die Zufallsfunktion einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der einge- stellten Schaltzeiten von 0 bis 30 Minuten. Die Zufallsfunktion wird ausgeführt für: alle automatischen Öffnungs- und Schließzeiten. Beachten Sie das Würfelsymbol in der Normalanzeige Bei aktiver Zufallsfunktion blinkt das Würfelsymbol in der Normalanzeige, während der Fahrbefehl entsprechend verzögert wird.

  • Seite 41: Menü 9 - Systemeinstellungen

    19. Menü 9 - Systemeinstellungen In diesem Menü können weitere Geräte- und Systemeinstellungen vor- genommen werden, um den Troll Standard an die individuellen Wünsche anzupassen. Menü 9 - Systemeinstellungen Symbol Menü Seite Uhrzeit und Datum ..........42 Schaltzeitprogramm .......... 43 Blockiererkennung ..........

  • Seite 42: Menü 9.1 - Uhrzeit Und Datum Einstellen

    19.1 Menü 9.1 - Uhrzeit und Datum einstellen Das Menü 9.1 öffnen. Die gewünschten Einstellungen durchführen und bestätigen. Einstellreihenfolge: Uhrzeit Datum Tag.Monat Jahr 2000 bis 2099...

  • Seite 43: Menü 9.5 - Das Schaltzeitprogramm Einstellen

    19.2 Menü 9.5 - Das Schaltzeitprogramm einstellen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü Es stehen zwei Schaltzeitprogramme zur Verfügung: [ 1 ] Wochenschaltzeiten (Werkseinstellung) [ / ] Die Schaltzeiten gelten von (MO ..

  • Seite 44: Menü 9.6 - Die Blockiererkennung Einstellen

    19.3 Menü 9.6 - Die Blockiererkennung einstellen Der Troll Standard ist in der Lage das Drehmoment von Motoren mit mechanischer Endpunkteinstellung zu überwachen. Dadurch kann die Steuerung den Motor bei Überlastung oder Blockierung abschalten. Der Rollladenbehang wird so vor Beschädigungen geschützt.
  • Seite 45 19.3 Menü 9.6 - Die Blockiererkennung einstellen Ø Motortypen | Leistung 1 06 | 35 mm | 6 Nm 1 10 | 35 mm | bis 10 Nm 2 10 | 45 mm | bis 10 Nm 2 20 | 45 mm | bis 20 Nm 2 30 | 45 mm...
  • Seite 46 19.3 Menü 9.6 - Die Blockiererkennung einstellen Automatisches Reversieren bei einer Blockierung Der Motor fährt nach einer erkannten Blockade direkt für ca. 2 Sekun- den in die Gegenrichtung, um den Rollladen zu entlasten. Weitere Hinweise zur Blockiererkennung: ◆ Bei längeren Anschlussleitungen (>5 m) ist es möglich, dass die Blockiererkennung durch Störeinflüsse nicht richtig arbeiten kann.

  • Seite 47: Menü 9.8 - Geräteeinstellungen

    20. Menü 9.8 - Geräteeinstellungen Menü 9.8 - Geräteeinstellungen Symbol Menü Seite 9.8.1 Automatische Sommer-/ Winterzeitumstellung ........48 9.8.2 Displaykontrast ..........49 9.8.4 Uhr-Modus ............49 9.8.5 Tastensperre ............. 50 9.8.7 Drehrichtungsumkehr ........51 9.8.0 Softwareversion ..........52...

  • Seite 48: Menü 9.8.1 - Die Automatische Sommer-/Winterzeit Ein-/Ausschalten

    Sonntag im Oktober statt. Um 3:00 Uhr wird die Uhr um eine Stunde zurückgestellt. Empfehlung beim Einsatz außerhalb Deutschlands Sollte der Troll Standard nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung auszuschalten. Das Menü 9.8.1 öffnen.

  • Seite 49: Menü 9.8.2 - Den Displaykontrast Einstellen

    20.2 Menü 9.8.2 - Den Displaykontrast einstellen Das Menü 9.8.2 öffnen. Den gewünschten Kontrast einstellen und bestätigen. 1 = niedriger Kontrast 10 = hoher Kontrast 20.3 Menü 9.8.4 - Den Uhr-Modus einstellen In diesem Menü können Sie die Zeitbasis (je nach örtlicher Netzver- sorgung) für die interne Uhr umstellen.

  • Seite 50: Menü 9.8.5 - Die Tastensperre Ein- / Ausschalten

    Die Tastensperre in der Normalanzeige vor Ablauf des Zeitlimits manuell aktivieren 4 Sek. 4 Sekunden lang drücken, falls Sie die auto- matische Tastensperre vor Ablauf der zwei Minuten aktivieren möchten. Die manuelle Bedienung des Troll Standard ist auch bei aktiver Tastensperre möglich.

  • Seite 51: Menü 9.8.7 - Die Drehrichtungsumkehr Ein-/Ausschalten

    20.5 Menü 9.8.7 - Die Drehrichtungsumkehr ein-/ausschalten Sollte die Drehrichtung des angeschlossenen Motors vertauscht sein (Taste [ Auf ] bewegt den Rollladen abwärts und Taste [ Ab ] bewegt Rollladen aufwärts), muss der Motor nicht neu verkabelt werden. Mit Hilfe der Funktion Drehrichtungsumkehr kann die Drehrichtung des Motors einfach geändert werden.

  • Seite 52: Menü 9.8.0 - Die Softwareversion Anzeigen

    20.6 Menü 9.8.0 - Die Softwareversion anzeigen In diesem Menü kann die aktuelle Softwareversion des Troll Standard angezeigt werden. Das Menü 9.8.0 öffnen. Anschließend wird die aktuelle Software- version angezeigt. Die Gerätevariante anzeigen. S = „Troll“ Standard Einen Displaytest durchführen.

  • Seite 53: Alle Einstellungen Löschen, Software-Reset

    21. Alle Einstellungen löschen, Software-Reset Um den Troll Standard wieder in den Auslieferungszustand zurückzu- setzen, können Sie einen Software-Reset durchführen. Die vier Tasten gleichzeitig fünf Sekunden lang drücken, bis alle Symbole im Display angezeigt werden. Danach erscheint für fünf Sekunden der Gerätetyp (S = Standard) und die...

  • Seite 54: Einen Hardware-Reset Durchführen

    22. Einen Hardware-Reset durchführen Sollte der Troll Standard nicht mehr reagieren, kann ein Hardware-Reset durchgeführt werden. Dazu muss das Bedienteil aus dem Installationsgehäuse herausgezo- gen werden. Auf der Rückseite des Bedien- teils befinden sich in der Mitte einer Öffnung zwei Kontakt- flächen, die z.

  • Seite 55: Fehlermeldungen

    23. Fehlermeldungen Error 2 (Anzeige „E2“) Interner Gerätefehler, der Troll Standard ist möglicherweise defekt. ◆ Setzen Sie sich anschließend bitte mit dem RADEMACHER-Service in Verbindung, siehe Seite 60. 24. Demontage GEFAHR! Es besteht Lebensgefahr durch Stromschlag bei Berührung von elektrischen Komponenten.

  • Seite 56: Vereinfachte Eu-Konformitätserklärung

    25. Vereinfachte EU-Konformitätserklärung Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der Troll Standard den Richtlinien 2014/35/EU (Niederspannungsricht- linie) und 2014/30/EU (EMV-Richtlinie) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.rademacher.de/ce...

  • Seite 57: Garantiebedingungen

    26. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entsprechend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktionsfehler, Materialfehler und Fabrikationsfehler. Ihre gesetzlichen Gewährleistungsansprüche bleiben von dieser Garantie unberührt. Ausgenommen von der Garantie sind: ◆...
  • Seite 60 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* * 30 Sekunden kostenlos, danach 14 ct/Minute Telefax +49 2872 933-253 aus dem dt. Festnetz bzw. max. 42 ct/Minute service@rademacher.de aus dem dt. Mobilfunknetz.
