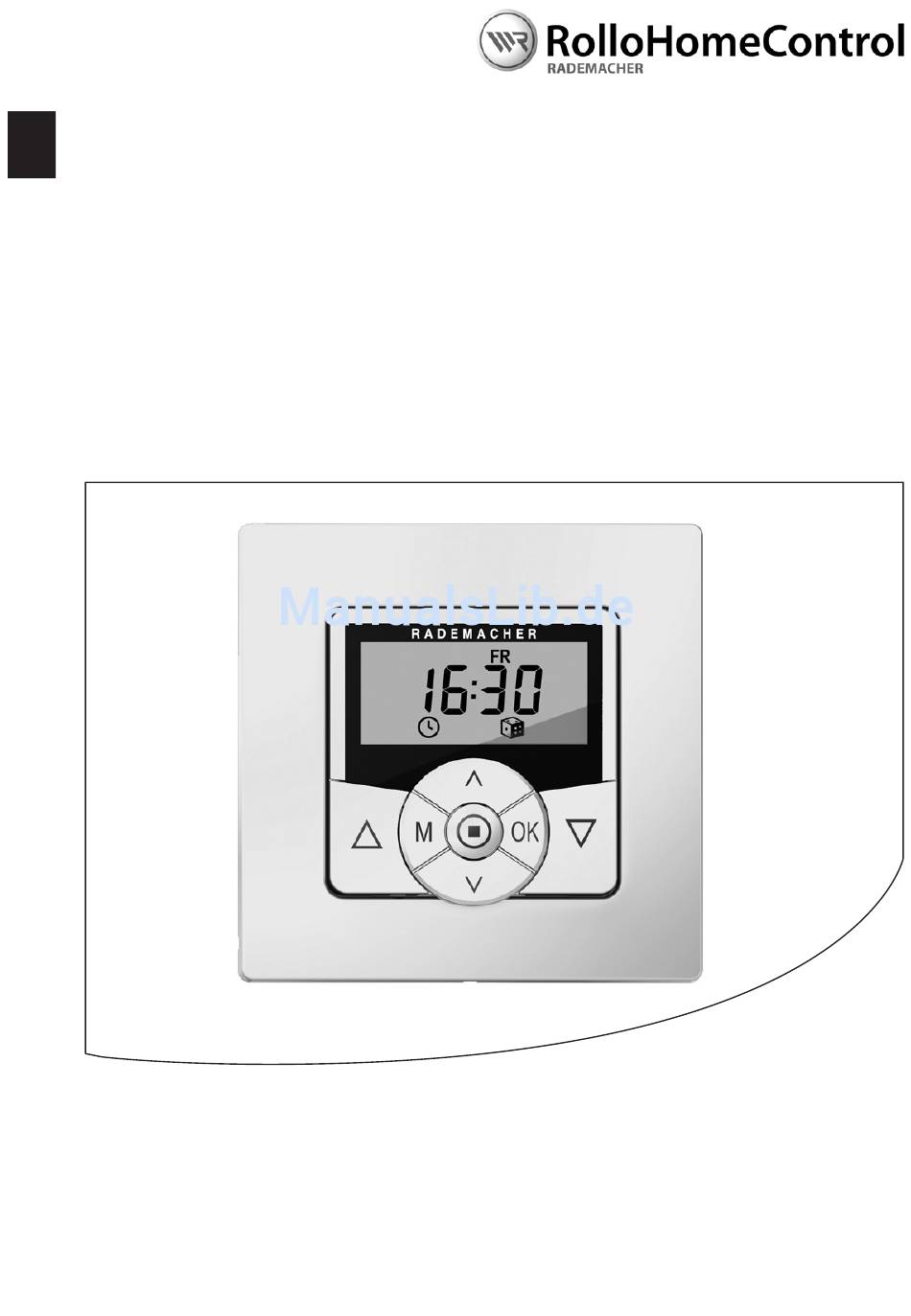

- Seite 1 DuoFern HomeTimer 9498-UW / 9498-AL Betriebs- und Montageanleitung für 50er Schalterprogramme Artikel-Nr.: 3250 13 71 (Ultraweiß) 3250 13 81 (Aluminium) VBD 593-1 (07.13)
-
Seite 2: Sehr Geehrte Kunden
Sehr geehrte Kunden..mit dem Kauf des DuoFern HomeTimer haben Sie sich für ein Qualitätsprodukt aus dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen. Der DuoFern HomeTimer ist sowohl unter Aspekten des größten Komforts und der optimalen Bedienbarkeit als auch unter Gesichtspunkten der Solidität und Langlebigkeit entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen sind wir stolz,... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrte Kunden........2 17.5 Die Zeitautomatik in einzelnen 1. Lieferumfang ..........4 ausgewählten DuoFern Aktoren 2. Gesamtansicht - Bedienteil ......5 ein-/ausschalten ........ 41 2.1 Gesamtansicht - Rückseite / 17.6 Abenddämmerungsautomatik ..42 Batteriewechsel ........5 17.7 Menü 3 - Die Abenddämmerungs- automatik [ ] anpassen .... -
Seite 4: Lieferumfang
Inhaltsverzeichnis 18.7.5 Menü 9.8.9 - Endpunkte des 20. Demontage ..........63 Rohrmotors einstellen ..60 21. CE-Zeichen und EG-Konformität ....63 18.7.6 Menü 9.8.0 - Softwareversion 22. Technische Daten ........64 anzeigen ....... 61 23. Werkseinstellungen ........64 19. Software-Reset (Den Auslieferungs- 24. -
Seite 5: Gesamtansicht - Bedienteil
2. Gesamtansicht - Bedienteil [ 1 ] Bedienteil Display Einstell-Taste Menütaste Auf-Taste Ab-Taste SET/Stopp-Taste Einstell-Taste OK-Taste 2.1 Gesamtansicht - Rückseite / Batteriewechsel Erstinbetriebnahme Die Batterie steckt ab Werk mit einer Trenn- Trennfolie folie im Batteriefach. Ziehen Sie die Trenn- folie vorsichtig heraus. Danach startet automa- tisch der Inbetriebnahmeassistent, s. -
Seite 6: Kurzbeschreibung Der Tasten
3. Kurzbeschreibung der Tasten Die Bedientasten [Auf / Ab ] ◆ Manuelle Bedienung [ Auf / Ab ] oder [ Ein / Aus ]. SET/Stopp-Taste, [ ◆ Manueller Stopp der Rollladenfahrt bzw. manuelles [ Aus ]. ◆ Tastensperre ein/ausschalten (4 Sekunden drücken, nur bei aktiver Tastensperre). Menütaste, [ M ] ◆... -
Seite 7: Legende Der Displaysymbole
4. Legende der Displaysymbole Einstellen der Display- beleuchtung, s. Seite 57. [ MO ... SO ] Wochentage Uhrzeit / Einstellparameter DuoFern Symbol Informationen Schaltzeitprogramm [ OFFSET ] OFFSET (bei Astrozeit) [ SET ] Einstellung [ AUTO ] Automatikbetrieb [ PLZ ] Postleitzahl IST-Wert [ IST ]... -
Seite 8: Menüübersicht - Hauptmenü Und Systemeinstellungen
5. Menüübersicht - Hauptmenü und Systemeinstellungen Hauptmenü S. 17 [ 1 ] Automatikbetrieb S. 34 [ 2 ] Schaltzeiten S. 36 [ 3 ] Abenddämmerungsautomatik S. 42 [ 4 ] Sonnenautomatik S. 44 [ 5 ] Morgendämmerungsautomatik S. 46 [ 6 ] Zufallsfunktion S. -
Seite 9: Menüübersicht - Menü
5.1 Menüübersicht - Menü 9.8 / Menü 9.9 > 9.8 Geräteeinstellungen S. 56 > 9.8.1 Sommer-/Winterzeitumstellung S. 57 > 9.8.3 Displaybeleuchtung S. 57 > 9.8.5 Tastensperre S. 58 > 9.8.7 Drehrichtungsumkehr S. 59 > 9.8.9 Endpunkte S. 60 > 9.8.0 Softwareversion S. -
Seite 10: Zeichenerklärung
6. Zeichenerklärung Lebensgefahr durch Stromschlag. Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der betroffenen Person. Hier geht es um STOP Ihre Sicherheit. Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise. HINWEIS / WICHTIG / ACHTUNG Auf diese Weise machen wir Sie auf weitere, für die einwandfreie Funktion, wichtige Inhalte aufmerksam. -
Seite 11: Richtige Verwendung
8. Richtige Verwendung Verwenden Sie den DuoFern HomeTimer ausschließlich zur Steuerung von DuoFern Aktoren (z. B. DuoFern Rohrmotoraktoren / Universalaktoren etc.) für: ◆ Rollläden ◆ Jalousien und Lamellen ◆ Markisen oder ◆ Lampen oder anderen elektrischen Verbrauchern Einsatzbedingungen: ◆ Die zugehörigen Rohrmotoren müssen über mechanische oder elektronische Endlagen- schalter verfügen. -
Seite 12: Kurzbeschreibung
DuoFern Netzwerk verbunden werden. HINWEIS Eine ausführliche Beschreibungen der unterschiedlichen Funktionen, Einstellmöglichkeiten und möglichen Kombinationen zum DuoFern System erhalten Sie unter: http://www.rademacher.de/duofern. Folgende DuoFern Geräte können nicht am DuoFern HomeTimer angemeldet bzw. konfiguriert und gesteuert werden: ◆ DuoFern Sensoren ◆ DuoFern Sender Montage in vorhandene Schalterprogramme Der DuoFern HomeTimer kann in die handelsüblichen Schalterprogramme integriert werden. -
Seite 13: Hersteller
10.1 Kompatible Schalterprogramme (www. rademacher.de) Hersteller Schalterprogramm BERKER Arsys / K1 / S1 BUSCH-JAEGER Busch-Duro 2000 Si / Reflex Si / alpha exclusive / alpha nea / solo / impuls GIRA Standard-System / S-Color-System / Edelstahl Programm / Standard 55... -
Seite 14: Funktionsübersicht
10.2 Funktionsübersicht ◆ Display-Hintergrundbeleuchtung ◆ Installationsassistent für einfache Inbetriebnahme ◆ Manuelle Bedienung vor Ort ◆ Gruppen- oder Einzelsteuerung möglich ◆ Automatikbetrieb ein-/ausschalten ◆ Einfache Konfiguration durch menügeführte Bedienung ◆ Schaltzeiten Einstellbare Öffnungs- [ ] und Schließzeiten [ ] ■ ◆ Schaltzeitprogramm: [ 1 ] Wochenschaltzeiten ■... - Seite 15 10.2 Funktionsübersicht Beschreibung und Einstellung der einzelnen Funktionen Eine genaue Beschreibung der einzelnen Funktionen und deren Einstellung folgt ab Seite 17. DuoFern Einstellungen Die für den Einsatz im DuoFern Netzwerk notwendigen Einstellungen werden ab Seite 26 beschrieben.
-
Seite 16: Montage
11. Montage Der DuoFern HomeTimer ist zur Aufputzmontage vorgesehen. Der beiliegende Wandhalter [ 3 ] kann sowohl angeschraubt als auch festgeklebt werden. Montageablauf: Den Wandhalter an der gewünschten Montageposition montieren. Schrauben * oder Kleben * nicht im Lieferum- fang enthalten. Die Trennfolie vorsichtig aus dem Batteriefach ziehen, s. -
Seite 17: Wichtige Hinweise Vor Der Erstinbetriebnahme
◆ Beachten Sie dazu die Angaben in der Bedienungsanleitung des jeweiligen Rohrmotors bzw. Gurtwicklers. ◆ Für elektronische RADEMACHER Rohrmotoren ab Baujahr 2000 können die Endpunkte mit Hilfe des DuoFern HomeTimer und des DuoFern Funkcodes eingestellt werden, s. Seite 35. 13. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Die Normalanzeige (Beispiel) ◆... - Seite 18 13. Kurzbeschreibung der Normalanzeige und des Hauptmenüs Das Hauptmenü Menü- nummer Funktionen/ Menüs ◆ Anzeige und Auswahl der einzelnen Funktionen bzw. Menüs. ◆ Im Hauptmenü ist keine manuelle Bedienung möglich. ◆ Während der Einstellungen werden keine automatischen Schaltbefehle ausgeführt. ◆ Erfolgt bei aktiviertem Menü ca. 120 Sekunden lang keine Tastenbetätigung, erscheint automatisch wieder die Normalanzeige.
-
Seite 19: Öffnen Und Schließen Der Menüs (Beispiel)
13.1 Öffnen und Schließen der Menüs (Beispiel) Das Hauptmenü öffnen. Durch Drücken der [ M ]-Taste in der Normal- anzeige. Das gewünschte Menü bzw. die Menünum- mer auswählen. Das ausgewählte Menü wird durch ein blin- kendes Symbol angezeigt. Das ausgewählte Menü durch Drücken der [ OK ]-Taste öffnen. -
Seite 20: Gruppen- Und Einzelsteuerung
13.2 Gruppen- und Einzelsteuerung Der DuoFern HomeTimer bietet die Möglich- keit [ ALLE ] angemeldeten DuoFern Aktoren gleichzeitig zu bedienen. Alternativ können auch einzelne DuoFern Aktoren zur Bedienung ausgewählt werden. Auswahl und Steuerung von mehrkanaligen DuoFern Aktoren Bei mehrkanaligen Aktoren können Sie jeden Kanal unabhängig vom anderen auswählen und steuern. - Seite 21 14. Erstinbetriebnahme mit dem Installationsassistenten Die Einstellreihenfolge im Installationsassistent: > Uhrzeit [ 12:00 ] > Datum [ Tag.Monat ] > Jahr [ 2013 ] > Postleitzahl [ 46 ] > Aktor anmelden [ 01 - nn ] > Schaltzeitmodus für die Öffnungszeit wählen / [ NORMAL / ASTRO / OFF ] >...
- Seite 22 14. Erstinbetriebnahme mit dem Installationsassistenten Der Anmeldemodus startet automatisch. ◆ Die Anzahl der angemeldeten DuoFern Aktoren wird angezeigt. Der rotierende Balken ◆ Der Anmeldemodus bleibt maximal 120 zeigt an, dass der An- Sekunden aktiv. meldemodus noch ◆ Durch Drücken der Einstelltaste [ aktiv ist.
-
Seite 23: Voreinstellung
14. Erstinbetriebnahme mit dem Installationsassistenten Der eingestellte Schaltzeitmodus wird an alle 8.1. angemeldeten DuoFern Aktoren gesendet. ◆ Zur Quittierung rucken z.B. die Motoren kurz an und das Display zählt alle ange- meldeten Aktoren hoch. ◆ Bei einem Fehler (z.B. wenn ein Aktor nicht erreichbar ist) erscheint die fol- gende Meldung. - Seite 24 14. Erstinbetriebnahme mit dem Installationsassistenten ASTRO Beispiel: Zur täglich neu berechneten Abenddämme- Der Rollladen fährt zur täglich neu berechneten rung wird ein Schaltbefehl gesendet. Abenddämmerung nach unten. Die eingestellte Schließzeit wird als „spätes- tens um xx:xx Uhr“ gewertet. Es wird keine automatische Schaltfunktion für [ Ab ] ausgeführt.
-
Seite 25: Manuelle Bedienung
15. Manuelle Bedienung Die Bedienung von Hand ist in der Normalanzeige jederzeit möglich und hat Vorrang vor den pro- grammierten Automatikfunktionen. Gruppen - oder Einzelsteuerung Sie können [ ALLE ] angemeldeten DuoFern Aktoren gleichzeitig bedienen oder einzelne Aktoren zur Bedienung auswählen, s. Seite 20. HINWEIS Bedientasten Wird keine Auswahl getroffen wird immer der... -
Seite 26: Manuelle Bedienung - Tippbetrieb
15.1 Manuelle Bedienung - Tippbetrieb Sobald der Tippbetrieb aktiviert wurde, ist die manuelle Bedienung des DuoFern HomeTimer per Tippbetrieb möglich. Im Tippbetrieb kann eine Jalousie komfortabel eingestellt werden. HINWEIS Durch längeres Drücken der jeweiligen Bedientaste [ Auf / Ab ] fährt der DuoFern HomeTimer die Jalousie selbstständig bis in die jeweilige Endlage. -
Seite 27: Duofern Einstellungen
Es können daher keine anderen DuoFern Sensoren am DuoFern HomeTimer angemeldet werden. ◆ Weitere Informationen zur Anmeldung finden Sie in einer „Anmeldematrix“ auf unserer Internetseite unter: www.rademacher.de Im Folgenden beschreiben wir Ihnen alle notwendigen DuoFern Einstellungen für den DuoFern HomeTimer. -
Seite 28: Menü 9.9.1 - An- /Abmelden Von
16.1 Menü 9.9.1 - An- /Abmelden von DuoFern Aktoren Das Menü 9.9.1 An-/Abmelden auswählen und öffnen. Die Anzahl der angemeldeten DuoFern Aktoren wird angezeigt. z. B. ein Aktor DuoFern Aktor anmelden. Den jeweiligen DuoFern Aktor in den Anmeldemodus schalten. Den Anmeldevorgang am DuoFern HomeTimer starten. - Seite 29 16.1 Menü 9.9.1 - An- /Abmelden von DuoFern Aktoren DuoFern Aktor abmelden. Den jeweiligen DuoFern Aktor in den Abmelde- modus schalten. Den Abmeldevorgang am DuoFern HomeTimer starten. In der Anzeige blinkt [ OFF]. Nach erfolgreicher Abmeldung erscheint kurz die neue Anzahl der angemeldeten Aktoren.
- Seite 30 16.1 Menü 9.9.1 - An- /Abmelden von DuoFern Aktoren Aufräumen im DuoFern Netzwerk. Mit Hilfe dieser Funktion können Sie alle DuoFern Aktoren, die nicht mehr per Funk erreichbar sind, vom DuoFern HomeTimer abmelden. HINWEIS Um ein ungewünschtes Abmelden zu verhindern stellen Sie sicher, dass alle DuoFern Aktoren in Reichweite und betriebsbereit sind, bevor die Funktion Aufräumen gestartet wird.
-
Seite 31: Duofern Funkcode
16.2 DuoFern Funkcode Der Funkcode ermöglicht es DuoFern Aktoren in den Anmeldemodus zu versetzten. Dies ist besonders bei der Inbetriebnahme von Unterputzaktoren hilfreich ohne diese ausbauen zu müssen. ◆ Aus Sicherheitsgründen ist der Funkcode bei DuoFern Aktoren maximal 2 Stunden nach dem elektrischen Anschluss aktiv. - Seite 32 16.2 DuoFern Funkcode Nach der letzten Ziffer erscheinen abwechselnd die folgenden Anzeigen. Den Anmeldemodus im DuoFern Aktor aktivieren. oder Der Anmeldemodus Den An-und Abmeldemodus im DuoFern bleibt maximal 120 Aktor jeweils beenden. Sekunden aktiv. Zurück zur Menüauswahl. Das Menü 9.9.1 An-/Abmelden auswählen und öffnen.
-
Seite 33: Fern An-/Abmelden
16.3 Fern An-/Abmelden Diese Funktion ermöglicht es ebenfalls DuoFern Geräte in den An- und Abmeldemodus zu versetzten, z.B. um einen DuoFern Aktor an weiteren DuoFern Sendern anzumelden. ◆ Diese Funktion kann nur genutzt werden, wenn der gewünschte DuoFern Aktor zuvor schon am DuoFern HomeTimer angemeldet wurde. -
Seite 34: Menüübersicht / Hauptmenü
17. Menüübersicht / Hauptmenü Hauptmenü Symbol Menü Seite AUTO Automatikbetrieb....... 34 Schaltzeiten ....... 36 Abenddämmerungs- automatik ........42 Sonnenautomatik ...... 44 Morgendämmerungs- automatik ........46 Zufallsfunktion ......48 Systemeinstellungen ....49 17.1 [ AUTO ] Automatikbetrieb Automatikbetrieb ein Ist der Automatikbetrieb eingeschaltet, werden alle aktivierten Automatikfunktionen ausge- führt. -
Seite 35: Menü 1 - Automatikbetrieb Ein-/Ausschalten
17.2 Menü 1 - Automatikbetrieb ein-/ausschalten Direktes Umschalten in der Normalanzeige Drücken Sie in der Normalanzeige die [ OK ]-Taste ca. zwei Sekunden lang. ca. 2 Sek. Die Umschaltung erfolgt bei allen Automatik angemeldeten Aktoren. Automatik Ein-/Ausschalten im Menü 1 Das Hauptmenü... -
Seite 36: Schaltzeiten [ / ]
17.3 Schaltzeiten [ / ] Damit sich Ihr Rollladen zu der von Ihnen gewünschten Zeit automatisch öffnet oder schließt, können Sie am DuoFern HomeTimer Öffnungs- [ ] und Schließzeiten [ ] einstellen. Dazu stehen Ihnen im Menü 9.5 [ ] drei Schaltzeitprogramme zur Verfügung, s. - Seite 37 17.3 Schaltzeiten [ / ] ◆ ASTRO Berechnung der jeweiligen Schaltzeit durch ein Astroprogramm. Die Öffnungs- und die Schließzeit wird abhängig vom Datum und von der Postleitzahl berechnet und im Anschluss mit der zuvor eingestellten Schaltzeit verknüpft. Verknüpfung mit der Öffnungszeit [ ] ■...
-
Seite 38: Menü 2 - Öffnungs- Und Schließzeiten [ / ] Einstellen
17.4 Menü 2 - Öffnungs- und Schließzeiten [ / ] einstellen Im Folgenden stellen Sie eine eine Öffnungs- und Schließzeit für Montags bis Sonntags ein. Falls Sie die Öffnungs- und Schließzeiten für eine anderes Schaltzeitprogramm einstel- len wollen, müssen Sie zuerst das Menü 9.5 öffnen und das gewünschte Schaltzeitpro- gramm auswählen, s. - Seite 39 17.4 Menü 2 - Öffnungs- und Schließzeiten [ / ] einstellen Es wird keine automatische Schaltfunktion für [ Auf ] ausgeführt. 4.1. Wurde der Schaltzeitmodus geändert, erfolgt automatisch die Übertragung an alle ange- meldeten DuoFern Aktoren. Die Öffnungszeit [ ] einstellen und Wochenschaltzeiten bestätigen.
- Seite 40 17.4 Menü 2 - Öffnungs- und Schließzeiten [ / ] einstellen NORMAL Beispiel: Zur eingestellten Uhrzeit wird ein [ Ab ]- Der Rollladen fährt zur eingestellten Signal an die angemeldeten DuoFern Aktoren Schließzeit nach unten. gesendet. ASTRO Beispiel: Der Rollladen fährt zur täglich neu berechne- Zur täglich neu berechneten Abenddämme- ten Abenddämmerung nach unten.
-
Seite 41: Die Zeitautomatik In Einzelnen Ausgewählten Duofern Aktoren Ein-/Ausschalten
17.4 Menü 2 - Öffnungs- und Schließzeiten [ / ] einstellen HINWEIS ZUM SCHALTZEITMODUS [ ASTRO ] ◆ Ist [ ASTRO ] als Schaltzeitmodus ausgewählt, kann die berechnete Dämmerung durch einen Offset von –60 bis +60 Minuten an die persönlichen Wünsche angepasst werden. Für die Abenddämmerung ist dies ist im Menü... -
Seite 42: Abenddämmerungsautomatik
17.6 Abenddämmerungsautomatik Die Abenddämmerungsautomatik bewirkt ein automatisches Schließen des Rollladens bis zum unteren Endpunkt oder bis zur eingestellten Lüftungsposition. Die Dämmerungszeit wird abhängig vom geografischen Standort (definiert durch die eingestellte Postleitzahl) und dem aktuellen Datum täglich neu berechnet. 17.7 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen Das Hauptmenü... - Seite 43 17.7 Menü 3 - Die Abenddämmerungsautomatik [ ] anpassen Mit Hilfe eines Offset können Sie die berech- nete Astrozeit um +/– 60 Minuten angepasst werden. Eine Anpassung ist nur Möglich, wenn zuvor Punkt 3. = ALLE folgende Einstellungen durchgeführt wurden: Schaltzeitmodus [ ] = ASTRO Den Offset einstellen.
-
Seite 44: Sonnenautomatik
17.8 Sonnenautomatik Die Sonnenautomatik ermöglicht die helligkeitsabhängige Steuerung Ihres Rollladens. Für diese Funktion ist ein externer Lichtsensor (z. B. ein DuoFern Sonnensensor) erforderlich. 17.9 Menü 4 - Die Sonnenautomatik [ ] ein-/ausschalten Das Hauptmenü öffnen. Das Menü 4 [ ] Sonnenautomatik auswählen und öffnen. -
Seite 45: Die Lokale Sonnenposition Einstellen
17.9.1 Die lokale Sonnenposition einstellen Die Sonnenposition kann immer nur individuell für jeden DuoFern Aktor einzeln eingestellt werden. Hinweise zur Sonnenposition ◆ Vor dem Einstellen der Sonnenposition muss unbedingt die Laufzeit eingestellt werden (s. Seite 50). ◆ Der lokal montierte Lichtsensor darf nicht durch den abwärts fahrenden Rollladen verdeckt werden. -
Seite 46: Morgendämmerungsautomatik [ ]
17.10 Morgendämmerungsautomatik [ ] Die Morgendämmerungsautomatik bewirkt ein automatisches Öffnen des Rollladens bis zum oberen Endpunkt. Bei der Verknüpfung der Öffnungszeiten mit dem Schaltzeitmodus [ ASTRO ] kann die berechnete Morgendämmerung entsprechend angepasst werden. 17.11 Menü 5 - Die Morgendämmerungszeit [ ] anpassen Das Hauptmenü... - Seite 47 17.11 Menü 5 - Die Morgendämmerungszeit [ ] anpassen Mit Hilfe eines Offset können Sie die berech- nete Astrozeit um +/- 60 Minuten angepasst werden. Eine Anpassung ist nur möglich, wenn zuvor Punkt 3. = ALLE Schaltzeitmodus [ ] = ASTRO folgende Einstellungen durchgeführt wurden: Den Offset einstellen.
-
Seite 48: Menü 6 - Die Zufallsfunktion
17.12 Menü 6 - Die Zufallsfunktion [ ] einstellen Die Zufallsfunktion ermöglicht eine zufällige Verzögerung der eingestellten Schaltzeiten von 0 bis 30 Minuten. Die Zufallsfunktion wird ausgeführt für: ◆ Alle automatischen Öffnungs- und Schließzeiten. Das Hauptmenü öffnen. Das Menü 6 [ ] Zufallsfunktion auswäh- len und öffnen. -
Seite 49: Das Menü 9 - Systemeinstellungen [ ]
18. Das Menü 9 - Systemeinstellungen [ ] In diesem Menü können weitere Geräte- und Systemeinstellungen vorgenommen werden um den DuoFern HomeTimer an die individuellen Wünsche anzupassen. Die DuoFern Einstellungen wurden bereits ab Seite 26 vorgestellt und beschrieben. In der Menüreihenfolge stehen die DuoFern Einstellungen im Menü... -
Seite 50: Menü 9.1 - Uhrzeit Und Datum
18.1 Menü 9.1 - Uhrzeit und Datum [ ] einstellen Das Menü 9.1 - Uhrzeit und Datum wählen und öffnen. Einstellreihenfolge Uhrzeit HINWEIS Durch längeres Drücken einer Einstelltaste beginnt ein schneller Ziffernlauf. Datum [Tag.Monat] Jahr 18.2 Menü 9.2 - Motor-Laufzeit einstellen Die Laufzeiteinstellung ist zwingend erforderlich, wenn: ◆... - Seite 51 18.2 Menü 9.2 - Motor-Laufzeit einstellen HINWEIS ◆ Die Laufzeiten von Rohrmotoren können je nach Temperatur variieren. Das gezielte Anfahren einer bestimmten Position unterliegt daher gewissen Toleranzen. ◆ Die Laufzeit muss möglichst exakt eingestellt werden, damit die gewünschten Positionen zuverlässig angefahren werden können. ◆...
-
Seite 52: Menü 9.3 - Lüftungsposition [ ] Einstellen
18.2 Menü 9.2 - Motor-Laufzeit einstellen Die Laufzeit manuell einstellen Den Rollladen vollständig schließen. Danach den Rollladen bis zum oberen Endpunkt fahren und die benötigte Zeit messen und notieren. Die gemessene Laufzeit im Menü 9.2 eingeben und bestätigen. z. B. 15 Sek. 18.3 Menü... -
Seite 53: Menü 9.4 - Postleitzahl [ Plz ]
18.3 Menü 9.3 - Lüftungsposition [ ] einstellen Die Lüftungspostion ein- oder ausschalten. On = Lüftungsposition ein > weiter mit 4. OFF = Lüftungsposition aus > zurück zum Menü Systemeinstellungen Fahren Sie danach den Rollladen in die gewünschte Position. Beispiel Die Lüftungsposition bestätigen und zurück zum Menü... -
Seite 54: Menü 9.5 - Schaltzeitprogramm [ ] Wählen
18.5 Menü 9.5 - Schaltzeitprogramm [ ] wählen Die Anzahl der einzustellenden Öffnungs- und Schließzeiten hängt von der Auswahl des gewünschten Schaltzeitprogramms in diesem Menü ab. Es stehen drei Schaltzeitprogramme zur Verfügung: [ 1 ] Wochenschaltzeiten (Werkseinstellung) ◆ Ein Schaltzeitenpaar [ / ] für [ MO...SO ] [ 2 ] Werktags- und Wochenendschaltzeiten ◆... -
Seite 55: Menü 9.7 - Tippbetrieb [ T ] Einstellen
18.6 Menü 9.7 - Tippbetrieb [ T ] einstellen Mit Hilfe dieser Funktion kann der DuoFern HomeTimer zur Steuerung einer Jalousie verwendet werden. Durch kurzes Tippen der Bedientasten ist eine komfortable Einstellung der Lamellen einer Jalousie möglich. Um eine Jalousie komfortabel bis in die Endpunkte fahren zu können, halten Sie die Bedientaste [Auf / Ab ] mindestens 1 Sekunde lang gedrückt. -
Seite 56: Das Menü 9.8 - Geräteeinstellungen ; Menüübersicht
18.7 Das Menü 9.8 - Geräteeinstellungen [ ]; Menüübersicht Menü 9.8 - Geräteinstellungen Symbol Menü Seite 9.8.1 Automatische Sommer-/ Winterzeitumstellung ..57 9.8.3 Displaybeleuchtung ... 57 9.8.5 Tastensperre ...... 58 9.8.7 Drehrichtungsumkehr ..59 9.8.9 Endpunkte ......60 9.8.0 Softwareversion ....61... -
Seite 57: Winterzeitumstellung Ein-/Ausschalten
18.7.1 Menü 9.8.1 - Sommer-/ Winterzeitumstellung ein-/ausschalten Der DuoFern HomeTimer verfügt über eine automatische Sommer-/Winterzeitumstellung. HINWEIS Sollte die Steuerung nicht in Deutschland eingesetzt werden, kann es erforderlich sein, die automatische Sommer-/Winterzeitumstellung auszuschalten. Das Menü 9.8.1 - Sommer-/Winterzeit- umstellung wählen und öffnen. Die Sommer-/Winterzeitumstellung ein- oder ausschalten und bestätigen. -
Seite 58: Menü 9.8.5 - Tastensperre Ein-/Ausschalten
18.7.3 Menü 9.8.5 - Tastensperre ein-/ausschalten Zum Schutz gegen unbeabsichtigte Eingaben, können Sie eine Tastensperre aktivieren. Automatische Aktivierung nach ca. zwei Minuten Ist die Tastensperre aktiviert und erfolgt zwei Minuten lang keine Eingabe wird die Tastensperre automatisch eingeschaltet. Das Menü 9.8.5 - Tastensperre auswählen und öffnen. -
Seite 59: Menü 9.8.7 - Drehrichtungsumkehr Ein/Ausschalten
18.7.4 Menü 9.8.7 - Drehrichtungsumkehr ein/ausschalten Sollte die Drehrichtung eines DuoFern Aktors vertauscht sein, kann diese mit Hilfe der Funktion Drehrichtungsumkehr geändert werden. Das Menü 9.8.7 - Drehrichtungsumkehr auswählen und öffnen. Einen DuoFern Aktor auswählen. Die aktuelle Drehrichtung testen. Die Drehrichtungsumkehr ein- oder ausschalten. -
Seite 60: Rohrmotors Einstellen
Sie können mit Hilfe des DuoFern HomeTimer die Endpunkte von elektronischen RADEMACHER - Rohrmotoren einstellen. HINWEIS ◆ Die Endpunktfunktion steht nur für elektronische Rohrmotoren von RADEMACHER ab Baujahr 2000 zur Verfügung. ◆ Bei parallel geschalteten Rohrmotoren ist keine Endpunkteinstellung möglich. -
Seite 61: Menü 9.8.0 - Softwareversion Anzeigen
18.7.5 Menü 9.8.9 - Endpunkte des Rohrmotors einstellen Den unteren Endpunkt einstellen. Dazu die Einstelltaste drücken und gedrückt halten. Der Rollladen fährt nach unten. Die Taste loslassen, sobald der gewünschte Der untere Endpunkt wird im Motor gespeichert. Endpunkt erreicht ist. Zurück zum Systemmenü. -
Seite 62: Software-Reset (Den Auslieferungszustand Wieder Herstellen.)
19. Software-Reset (Den Auslieferungszustand wieder herstellen.) Bei Bedarf können Sie alle Einstellungen löschen und den Auslieferungszustand des DuoFern HomeTimer wieder herstellen. Die vier Tasten gleichzeitig 5 Sekunden lang drücken, bis alle Symbole im Display angezeigt werden. ca. 5 Sek. Danach erscheint für einige die Software- version. -
Seite 63: Demontage
Ziehen Sie das Bedienteil [ 1 ] und den Abdeckrahmen [ 2 ] vorsichtig vom Wandhalter [ 3 ] ab. 21. CE-Zeichen und EG-Konformität Die DuoFern HomeTimer (Art.-Nr. 3250 13 71 / 3250 13 81) erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien: 1999/5/EG R&TTE Richtlinie... -
Seite 64: Technische Daten
22. Technische Daten Außenmaße Bedienteil [ 1 ]: 50 x 50 mm x 12 (nach DIN 49075) Farbe: Ultraweiß / Aluminium Nennspannung: 3 V (DC) Batterietyp: 1 x CR2450 Batterie-Lebensdauer: 1,5 Jahre mit Displaybeleuchtung* 3 Jahre ohne Displaybeleuchtung* * bei fünf Schaltvorgängen pro Tag Zulässige Umgebungstemperatur: 5 bis 40°C Schutzklasse:... -
Seite 65: Zeitzonentabelle
24. Zeitzonentabelle Belgien Schweiz 134 Lyon 165 Utrecht 101 Antwerpen 135 Montpellier 197 Basel Norwegen 102 Brügge 136 Nantes 198 Bern 166 Oslo 103 Brüssel 137 Nice 199 Andermatt 167 Stavanger 104 Lüttich 138 Paris 200 Chur 168 Bergen 105 Mechelen 201 Lausanne 139 Reims 169 Trondheim... - Seite 66 24. Zeitzonentabelle 233 Sevilla 234 Santander 235 Valencia 236 Valladolid 237 Vitoria 238 Zaragoza 239 La Palma 240 Teneriffa 241 Grand Canaria 242 Fuerteventura Süd-Osteuropa 243 Athen 244 Belgrad 245 Bratislava 246 Bukarest 247 Budapest 248 Istanbul 249 Maribor 250 Prag 251 Sarajevo 252 Sofia 253 Skopje...
-
Seite 67: Garantiebedingungen
25. Garantiebedingungen RADEMACHER Geräte-Elektronik GmbH gibt eine 24-monatige Garantie für Neugeräte, die entspre- chend der Einbauanleitung montiert wurden. Von der Garantie abgedeckt sind alle Konstruktions- fehler, Materialfehler und Fabrikationsfehler. Ausgenommen von der Garantie sind: ◆ Fehlerhafter Einbau oder Installation ◆ Nichtbeachtung der Einbau- und Bedienungsanleitung ◆... - Seite 68 RADEMACHER Geräte-Elektronik GmbH Buschkamp 7 46414 Rhede (Deutschland) info@rademacher.de www.rademacher.de Service: Hotline 01807 933-171* Telefax +49 2872 933-253 service@rademacher.de 30 Sekunden kostenlos, danach 14 ct/Minute aus dem dt. Festnetz bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
