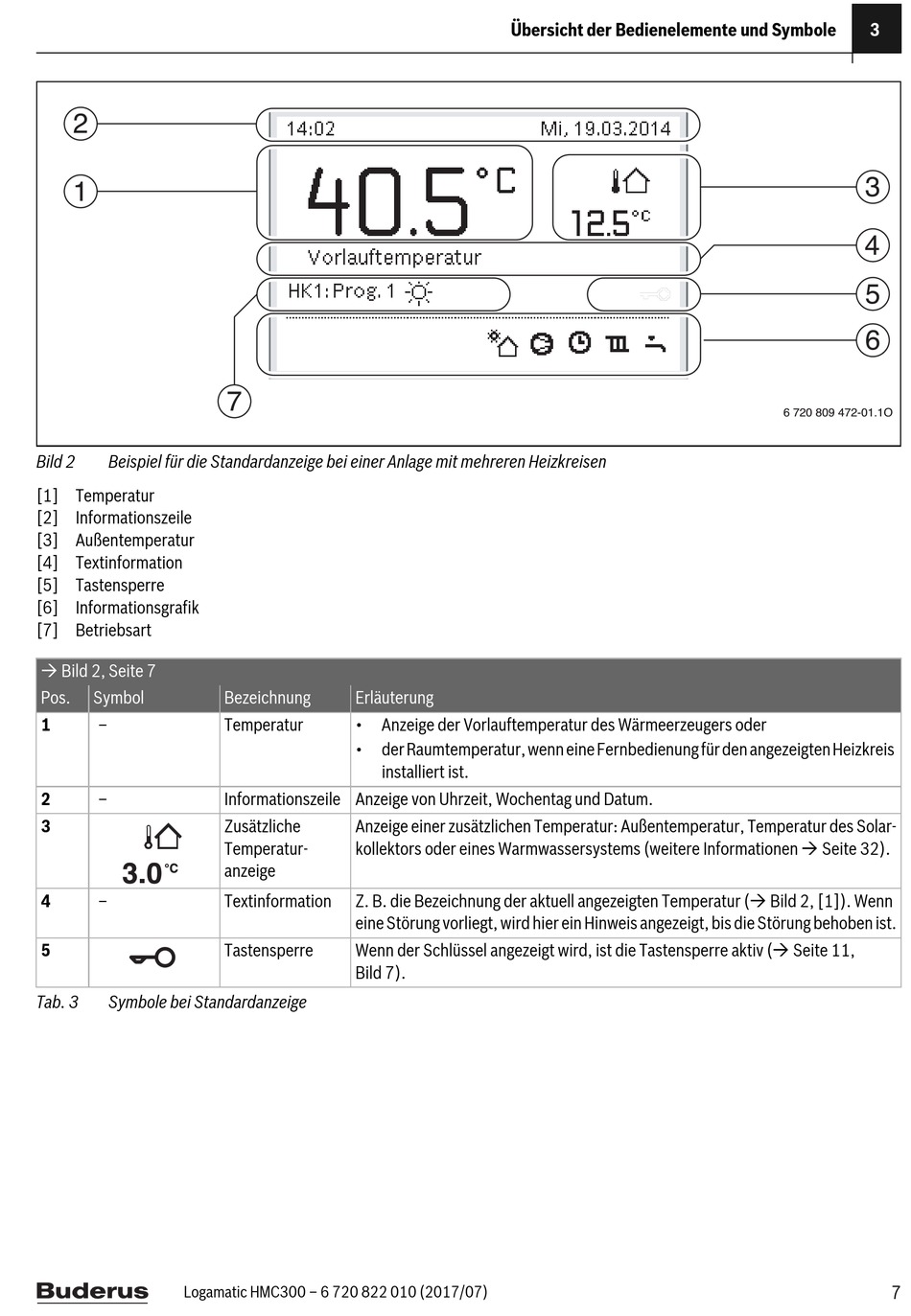

Bild 2 Beispiel für die Standardanzeige bei einer Anlage mit mehreren Heizkreisen
[1] Temperatur
[2] Informationszeile
[3] Außentemperatur
[4] Textinformation
[5] Tastensperre
[6] Informationsgrafik
[7] Betriebsart
 Bild 2, Seite 7
Pos. Symbol
1
–
2 –
3
4 –
5
Tab. 3 Symbole bei Standardanzeige
Logamatic HMC300 – 6 720 822 010 (2017/07)
7
Bezeichnung Erläuterung
Temperatur • Anzeige der Vorlauftemperatur des Wärmeerzeugers oder
• der Raumtemperatur, wenn eine Fernbedienung für den angezeigten Heizkreis
installiert ist.
Informationszeile Anzeige von Uhrzeit, Wochentag und Datum.
Zusätzliche Anzeige einer zusätzlichen Temperatur: Außentemperatur, Temperatur des Solar-
kollektors oder eines Warmwassersystems (weitere Informationen  Seite 32).
Temperatur-
anzeige
Textinformation Z. B. die Bezeichnung der aktuell angezeigten Temperatur ( Bild 2, [1]). Wenn
eine Störung vorliegt, wird hier ein Hinweis angezeigt, bis die Störung behoben ist.
Tastensperre Wenn der Schlüssel angezeigt wird, ist die Tastensperre aktiv ( Seite 11,
Bild 7).
