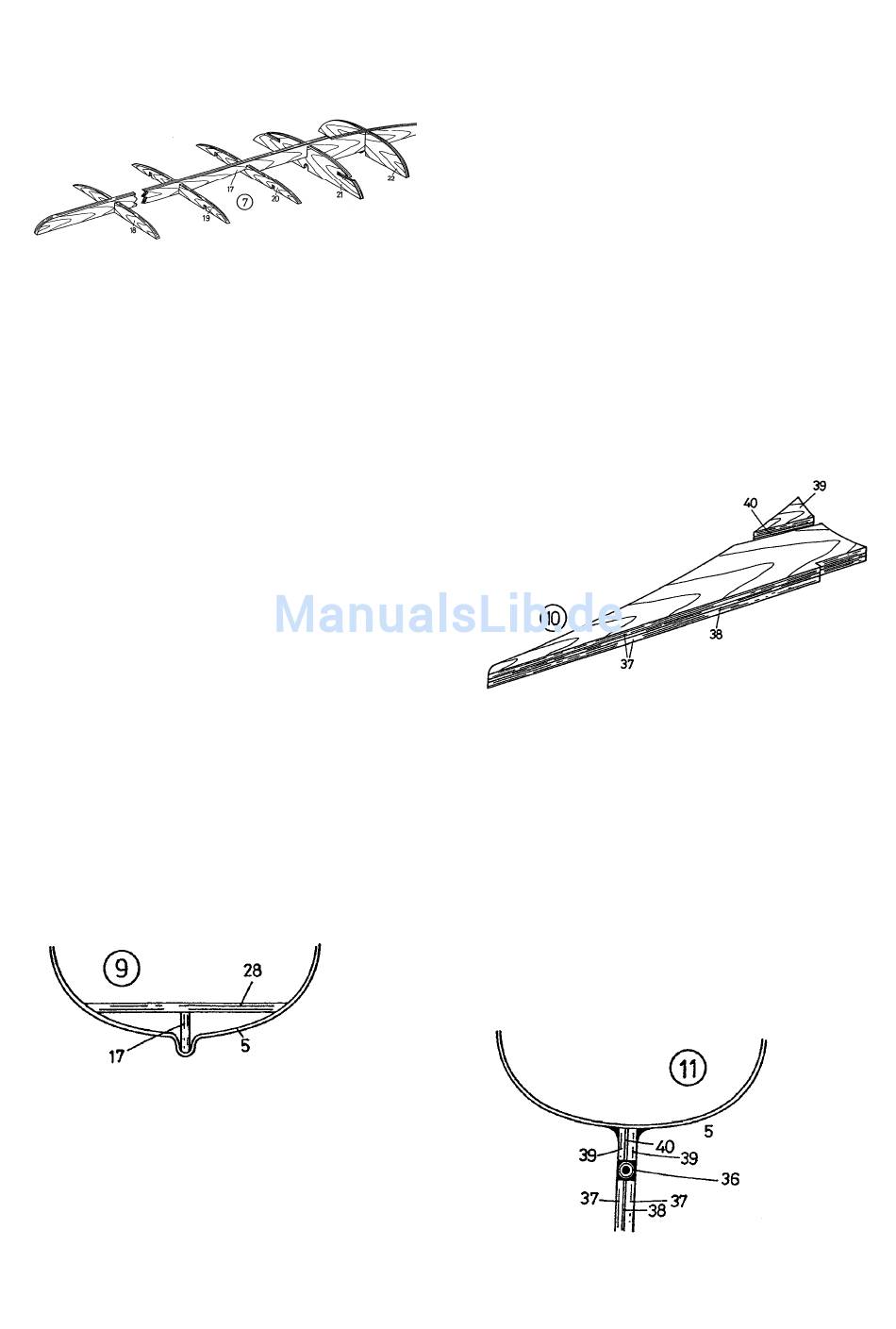

Die Teile des Spantgerüstes, bestehend aus
Längsträger 17 und Spanten 18 bis 22 werden
winklig gemäß Abb. 7 zusammengeleimt.
Ergänzen Sie das Gerüst mit den Längsträgern 23
und 24.
Das
Bodenbrett
Fundamentbretter
26
Epoxikleber.
Die
Einschlagmuttern 27 müssen genau übereinander
liegen. Beim Einkleben der Einschlagmuttern 27
darf kein Epoxikleber in das Gewinde gelangen.
Betrachten Sie für die folgenden Arbeiten genau
die Abb. A auf Bauplanbogen 1.
Legen Sie das Spantgerüst in den Rumpf ein. Auf
den
Längsträger
Zeichenwinkel
und
Sperrholzrest von 3 mm den Winkel an Spant 21
heran. An die senkrecht stehende Winkelkante
(Der Winkel steht in der Mitte des Bootes.) legen
Sie eine gerade Leiste oder Lineal quer über das
Deck. Verschieben Sie jetzt den Längsträger 17
mit dem Winkel so lange, bis die angelegte Leiste
genau mit dem Decksausschnitt übereinstimmt.
Dann wird der Träger mit ruck-zuck angeheftet.
Entfernen Sie nun Winkel und Sperrholzrest, und
kleben Sie das Spantgerüst ebenfalls mit ruck-
zuck ein.
Der am Deck angeklebte Spant 10 wird jetzt auch
am Rumpf mit ruck-zuck angeleimt.
Passen Sie den Maschinenraumboden 28 an die
Schräge der Rumpfwände an, und beplanken Sie
anschließend mit Leisten 29. Die Ränder der
Beplankung werden ebenfalls an die Rumpfwand
gemäß Abb.9 angepasst.
Leimen
Sie
die
Einfülldeckel Nr. 30 an der Unterseite des Bodens
28 nach Bauplanbogen 1 an. Die Einschlagmutter
31
werden
in
eingeschlagen, mit Epoxi-Rapid gesichert und
dann mit den restlichen Verstärkungen 33 unter
dem Boden verleimt.
25
und
die
beiden
verleimen
Sie
Bohrungen
für
17
stellen
Sie
schieben
mit
einem
Rahmenleisten
für
die
Verstärkungen
Beplanken Sie den Lukendeckel 34 mit den
Leisten 35, und passen Sie ihn nach Plan ein.
Nicht einkleben!
Den
Maschinenraumboden
Lukendeckel 34 streichen Sie drei- bis viermal mit
nicht zu dickem Porenfüller ein und schleifen, wie
anfangs erwähnt. Danach können Sie den
Maschinenraumboden in den Rumpf einkleben.
Für die Verleimung mit dem Rumpfgerüst nehmen
Sie Epoxi-Rapid, für die Verklebung mit dem
Kunststoffrumpf unseren ruck-zuck Sekunden-
kleber.
Damit kein Wasser unter den Boden gelangen
kann, füllen Sie eventuell vorhandene Spalten mit
mit
farblosem Silikon aus.
die
Schneiden Sie das Langloch für das Stevenrohr
36 nach Plan 1 aus. Leimen Sie nach Abb.10 und
Plan 1 den Achterkiel 37/38 und die Füllstücke
39/40 aufeinander, passen Sie die Teile am
Rumpf an, und heften Sie sie mit ruck-zuck an.
einen
Setzen
Bodenbrett. Passen Sie die Blenden 41 am
Achterkiel an. Setzen Sie das Stevenrohr 36 ein,
richten
Dampfmaschinenachse aus, und befestigen Sie
es mit UHU plus acrylit auf den Spanten, am
Rumpf und den Teilen 37 bis 40. Füllen Sie die
Zwischenräume an Achterkiel und Füllstück
ebenfalls aus, und drücken Sie die beiden
Blenden 41 an. Mit einem Tropfen ruck-zuck
können
Herausquellenden
Stevenrohrs wischen Sie vorsichtig ab. Zum
Schluss formen Sie mit UHU plus acrylit zwischen
Rumpf, Achterkiel und Füllstück eine kleine
Hohlkehle nach Abb. 11.
den
32
Seite 4
Sie
die
Dampfmaschine
Sie
es
genau
fluchtend
Sie
sie
am
Wegrutschen
Kleber
© Krick Modelltechnik Knittlingen Juni 2016
28
und
den
auf
ihr
mit
der
hindern.
am
Ende
des
