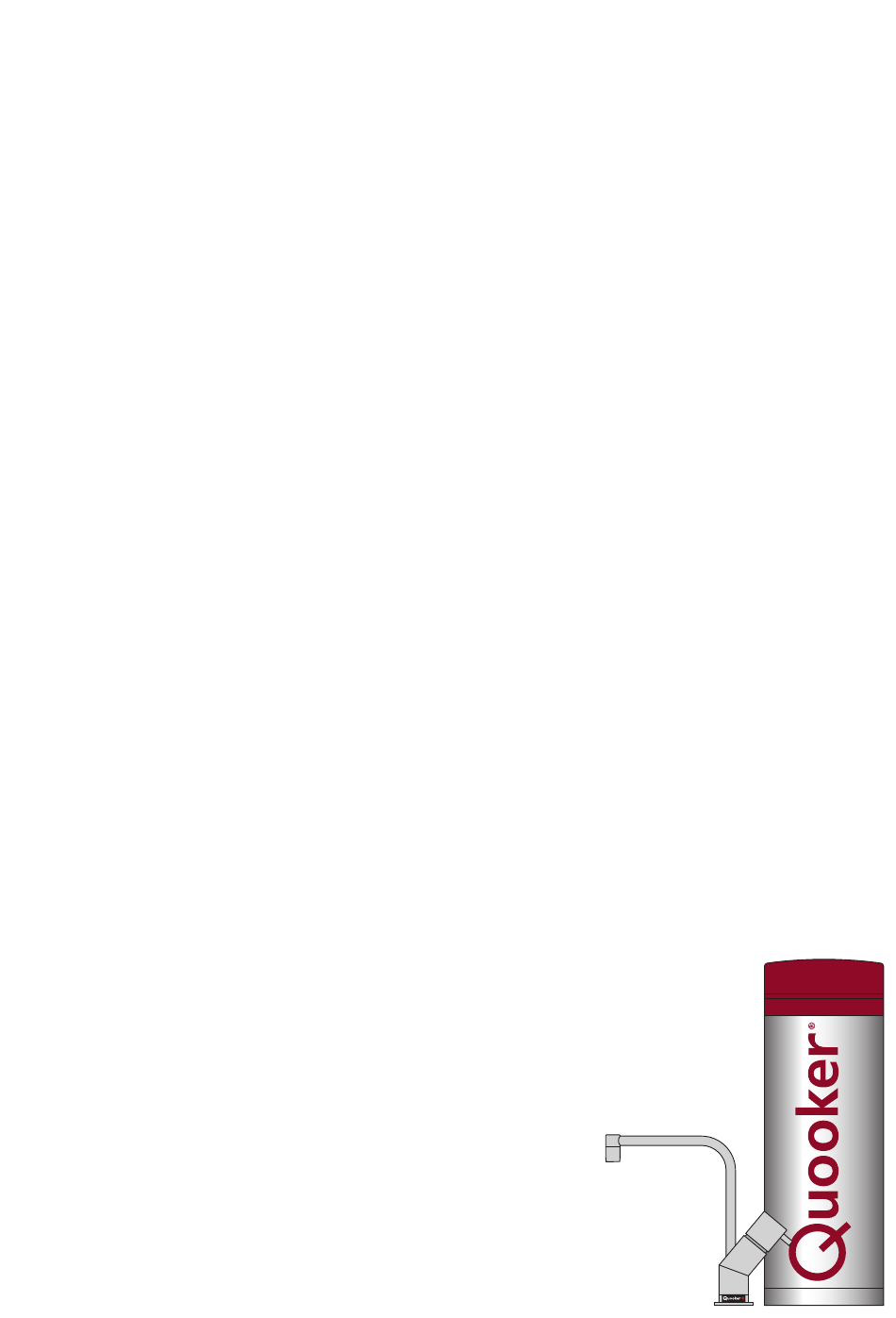

- Seite 1 Installationsanleitung VAQ Bitte lesen Sie vor der Installation zunächst diese Anleitung...
-
Seite 2: Installation, Pflege Und Garantie
Installation, Pflege und Garantie Die Installation des Quookers kann überall dort erfolgen, wo eine Wasserleitung und eine Steckdose vorhanden sind. Der Quooker wird mit einem praktischen Anschluss-Set (einschließlich der benötigten Sicherheitsgruppe) für eine problemlose Montage geliefert und ist wartungsfrei. Etwa einmal alle fünf Jahre muss die HiTAC ®... - Seite 3 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkuppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schliessen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker PRO3-VAQ und PRO7-VAQ hergestellt sind gemäß den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir PRO3-VAQ PRO7-VAQ Spannung 230 V 230 V Leistung* 1600 W 2900 W Inhalt 3 Liter 7 Liter Aufheizzeit kaltes Reservoir* 10 Minuten 15 Minuten Verbrauch im Ruhezustand* 10 W 10 W Reservoir Höhe 40 cm 47 cm... -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. Quooker-Reservoir 2. Quooker-Hahn, Ring, Stahlring, Messing-Schraubring und zwei Schrauben 3. Ablaufrohr, Halterung, Verbindungsschlauch, flexibler Abflussschlauch, Zulauf-T-Stück, Tauchrohr mit doppeltem Maschinenanschluss, Aufkleber, Schlauchtülle, Ablauftrichter, Überwurf mutter mit drei Dichtungsringen, schwarzer Dichtungsring und drei Fiberringe 4. Quooker-Sicherheitsgruppe - Installationsanleitung, Garantieregistrationskarte und Tipps für den Gebrauch... -
Seite 7: Übersicht Quooker Installation
Übersicht Quooker Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschließen D. Ablauf anschließen E. Reservoir anschließen... - Seite 8 Hahnlochs. Dies bestimmt, wie weit der Auslauf in das Spülbecken reicht. 1 Loch bohren Wählen Sie – unter Berücksichtigung des jeweiligen Spülbeckens und der Mischbatterie – eine geeignete Stelle für den Quooker-Hahn (siehe Beispiele). Bohren Sie mit einem passenden Bohrer ein Loch von 32 mm in die Anrichte.
-
Seite 9: Schrauben Anziehen
Hahn montieren • ACHTUNG! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 50 cm. Das Reservoir muss also nahe am Hahn montiert werden. Ein Verlängerungsschlauch ist lieferbar, normalerweise aber nicht notwendig. 1 Hahn durch die Anrichte Schieben Sie den Hahn durch das Loch in der Anrichte. -
Seite 10: Wasser Anschließen
Wasser anschließen • ACHTUNG! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit der Sicherheitsgruppe montiert werden (mitgeliefert). • Der Quooker Kochend-Wasser-Hahn muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. 1 Kaltwasserlei - tung demontieren Sperren Sie das Eckventil ab und lösen Sie den Kaltwasserschlauch. -
Seite 11: Ablauf Anschließen
Ablauf anschließen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so groß wie möglich zu halten und den Trichter so hoch wie möglich zu setzen. - Seite 12 Reservoir anschließen • ACHTUNG! Schalten Sie den Quooker erst ein, wenn das Reservoir mit Wasser gefüllt ist. • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Quooker-Hahn ist mit einem Kontrolllämpchen versehen. Dieses Lämpchen zeigt an, ob das Heizelement heizt oder nicht.
-
Seite 13: Reservoir Entkoppeln
Ausströmtemperatur des Wassers!) 3 Abschließen Schließen Sie das Absperrventil der Sicherheitsgruppe. Überprüfen Sie, ob der Druck vom Quooker genommen ist, indem Sie den Quooker-Hahn wieder öffnen. Es sollte nun kein Wasser mehr fließen. 4 Entkoppeln Lösen Sie die Schlauchanschlüsse, und ziehen Sie das LED-Kabel aus der Kappe. - Seite 14 Q U O O K E R D E U T S C H L A N D G M B H Kronprinzenstraße 138 40217 Düsseldorf (D) T +49 (0)211 30036995 F +49 (0)211 30036996 E-Mail info@quooker.de Internet quooker.de...
