Industrie-Tachometer PAX R
7 Programmierung
7 Programmierung
Die Geräte der Digitalanzeigenserie PAXR können über
die Fronttasten programmiert werden.
Das Programm-Menü ist in verschiedene Abschnitte
unterteilt (siehe Bild 7.1).
Hinweise zur Programmierung am Gerät:
1. Die Programmierung wird mit der PAR-Taste aktiviert.
2. Die einzelnen Programmabschnitte werden mit der F1
und der F2-Taste angewählt und anschließend mit PAR
bestätigt.
3. Mit F1 und F2 werden die Einstellungen in den
jeweiligen Menüpunkten vorgenommen und mit der PAR-
Taste übernommen.
4. Mit der DSP-Taste werden alle Eingaben gespeichert
und die Programmierung wird beendet.
5. Je nach Programmierung kann es sein, dass einige
aufgelistete Untermenüs nicht abgefragt werden.
Da sich einige Programmpunkte auf das skalierte
Eingangssignal beziehen, sollte immer zuerst die
Skalierung vorgenommen werden.
Anzeigen-
Modus
PAR-Taste
NO
NO
Benutzereingänge,
Funktionstasten
Pro
2-FNC
1----

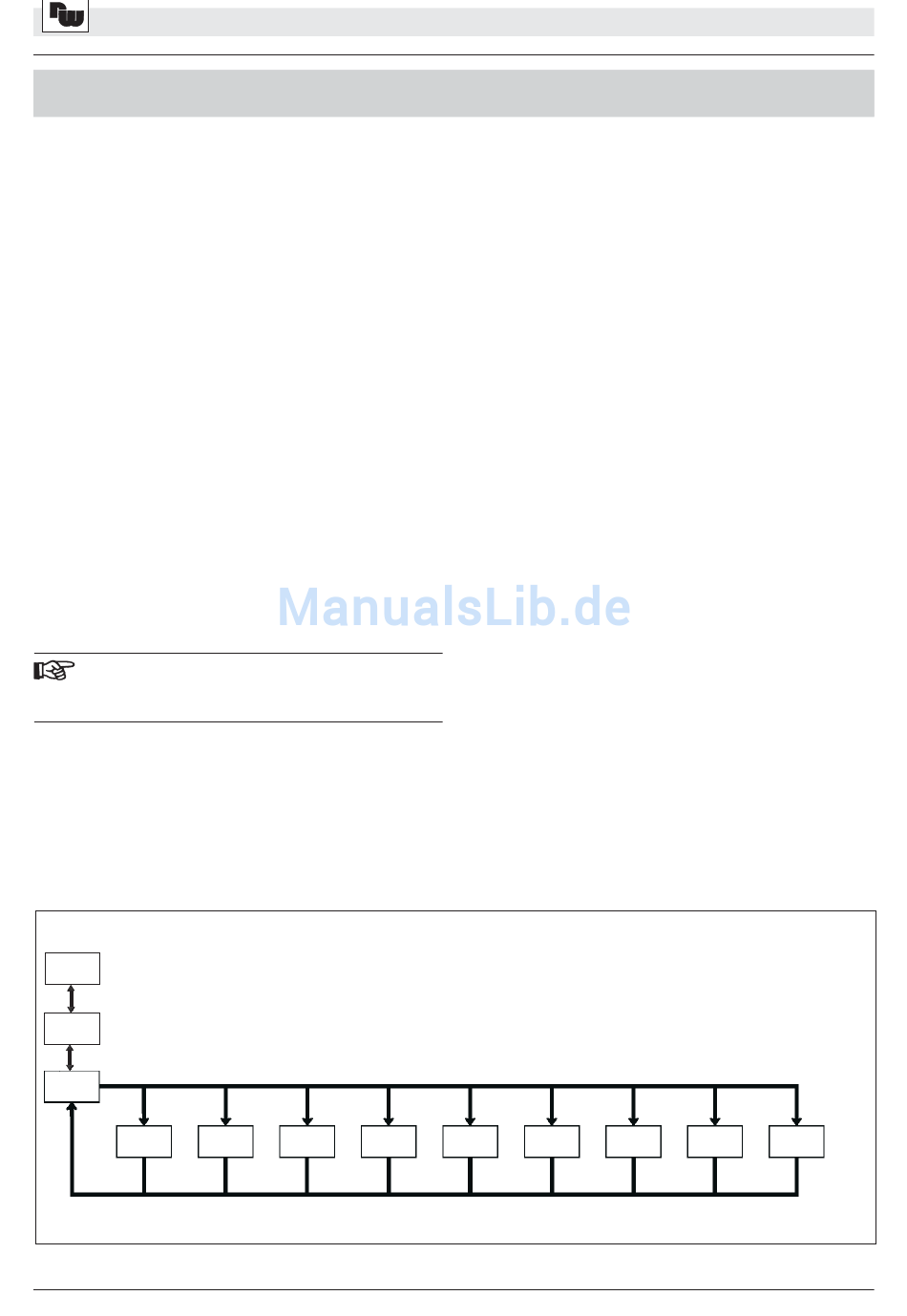

Bild7.1: Das Programm-Menü
7
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
Tachometer
Zugriffsrechte
Eingangs-
parameter
3-LOC 4-rtE
5----
Programmieren am Gerät:
Die Programmierung ist möglich, wenn der Eingang der
Programmiersperre nicht aktiviert ist. Dann können mit
Hilfe der 5 Fronttasten alle notwendigen Parameter
eingestellt werden. Die Programmierung ist in einzelnen
Abschnitten organisiert. Man wird mit Kurzzeichen
durch die Eingabe der einzelnen Parameter geführt.
Durch das Drücken von PAR gelangt man in die
einzelnen Kapitel und deren Parameter, mit den
Pfeiltasten können Funktionen ausgewählt oder Werte
verändert werden. Drücken von PAR speichert die
Auswahl oder Eingabe und führt direkt zum nächsten
Parameter.
Programmiersperre
Ein Benutzereingang kann zur Sperrung der Geräte-
p r o g r a m m i e r u n g v e r w e n d e t w e r d e n . H i e r z u
programmieren Sie in Programmierabschnitt
dem entsprechenden Benutzereingang die Funktion
PLOC
"
". Bei Aktivierung des Benutzereingangs sind nur
d i e g e m ä ß P r o g r a m m i e r a b s c h n i t t
freigegebenen Eingaben möglich. Bei entsprechender
Freigabe können Sie diese Werte mit der "PAR"-Taste
abrufen.( Kurzprogrammierung )
Die Programmiersperre kann alternativ auch durch
Vorgabe eines Zahlencodes (ungleich Null) in
Programmierabschnitt 3 aktiviert werden. Um in den
vollen Programmiermodus zu gelangen, drücken Sie die
"PAR"-Taste und geben bei Aufforderung den von Ihnen
ausgewählten Code ein.
Grenzwerte*
7----
6-SPt
*Nur mit entsprechender Steckkarte aufrufbar.
WACHENDORFF PROZESSTECHNIK GMBH & CO KG
2-FNC
bei
3 - L O C
Service-
funktionen
8----
9-FCS
