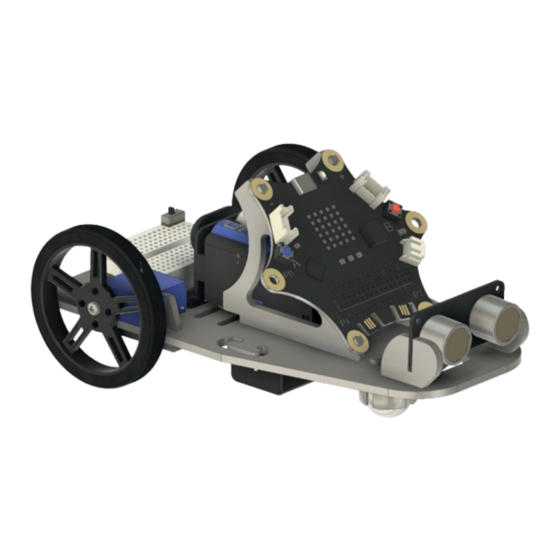

Opitec e-motion-Set Bauanleitung
Zusätzlich benötigt: 4x Batterie AA, Calliope
Mini V3 inkl. Batteriehalter
Stückliste
Holzplatte roh (218.977) oder gelasert (218.988)
Linienfolgersensor
Zylinderkopfschraube
Mutter
Servomotor 360°
Gummireifen mit Felge
Stahlkugel
Ultraschallsensor
Mini-Breadboard
Micro-Schiebeschalter
Batteriehalter 4x AA
Batterieclip
Holzkugel
Jumperkabel Stecker - Buchse
Jumperkabel Stecker - Stecker
Widerstand
LED rot
Gummiring
1
218.977 / 218.988
OPITEC e-motion-Set
Stückzahl
1
2
7
7
2
2
1
1
1
1
1
1
1
40
40
1
1
10
Benötigtes Werkzeug:
Schraubendreher
Laubsäge (bei Bedarf)
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Maße (mm)
M3 x 10
M3
18 mm
25 mm
200 mm
200 mm
1 KOhm
5 mm
35 mm
Zange
Holzleim (bei Bedarf)
HINWEIS:
Bezeichnung
Grundplatte
Linienfolgersensor
Schraube
Mutter
Servo 360°
Rad
Stahlkugel
Ultraschallsensor
Mini-Breadboard
Schalter
Batteriehalter 4x AA
Batterieclip
Holzkugel
Jumperkabel Stecker - Buchse
Jumperkabel Stecker - Stecker
Widerstand
LED
Gummiring
Pinzette
3D- Drucker
Lasercutter
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
