Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti-
kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und
Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau- satz darf von
Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er-
wachsenen gebaut und betrieben werden. Für Kinder unter 36 Monaten nicht ge-
eignet. Erstickungsgefahr!
Stückliste
Holzleiste
Holzleiste
Holzleiste
Holzleiste
Holzrad mit Gummireifen
Zahnrad 38 Zähne
Zahnrad 13 Zähne
Gewidestange
Zylinderkopfschraube
1

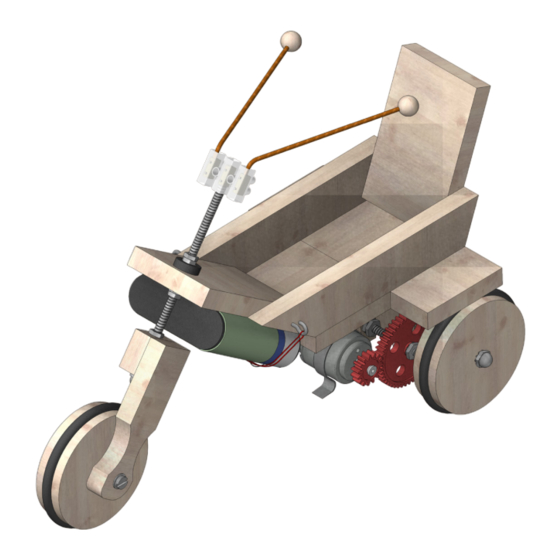

Easy-Rider
Hinweis
Stückzahl
2
2
2
1
3
2
2
3
1
101.196

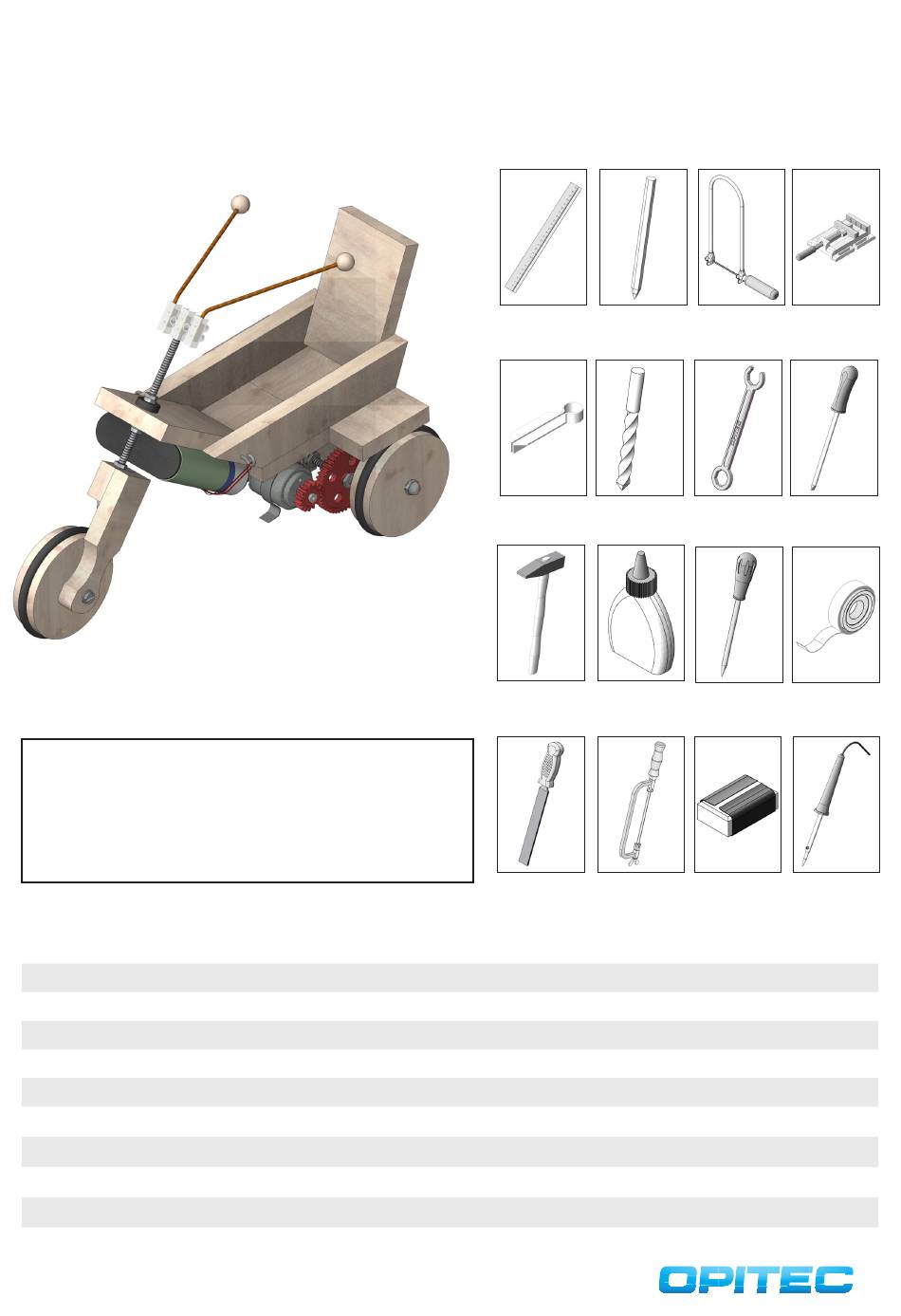

Benötigtes Werkzeug:
Lineal
Biegehilfe
Hammer
Werkstattfeile
Maße (mm)
50x5x5
Verstärkung Lagerblöcke
250x25x10
Kotflügel Lagerblock/Seitenteile
200x50x10
Rückenlehne/Fahrgestell/Lagerblock
125x20x10
ø60
ø40
ø15
M4x150
M4x35
Radbefestigung Vorderachse
Bleistift
Laubsäge/
Dekupiersäge
ø4,5
M4
ø 5
Bohrer
Schrauben-
schlüssel
Holzleim
Vorstecher
PUK-Säge
Schleifpapier
Bezeichnung
Gabel
Räder
Antrieb
Antrieb
Hinterachse/Lenkung
Maschinen-
schraubstock
Schlitzschrau-
bendreher
Klebeband
Lötkolben und
Lot
Teile-Nr.
1
2
3
4
5
6
7
8
9
Werbung
Verwandte Anleitungen für Opitec Easy-Rider
Inhaltszusammenfassung für Opitec Easy-Rider
- Seite 1 Klebeband Vorstecher Hinweis Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Arti- kel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit. Dieser Bau- satz darf von Kindern und Jugendlichen nur unter Anleitung und Aufsicht von sachkundigen Er- wachsenen gebaut und betrieben werden.
- Seite 2 Bauanleitung 101196 Easy-Rider Stückliste Stückzahl Maße (mm) Bezeichnung Teile-Nr. Zylinderkopfschraube M4x25 Batterieanschluss Zylinderkopfschraube M4x20 Motorbefestigung Mutter Befestigung Hutmutter Befestigung Zahnscheibe Befestigung Unterlegscheibe Befestigung Messinghülse ø5x15 Bohrung Vorderrad Messinghülse ø5x25 Bohrung Lagerblock Messinghülse ø5x45 Bohrung Lagerblock Scheißdraht ø2x100 Lenker Elektromotor ø23...
- Seite 3 Bauanleitung 101196 Easy-Rider ø2 Die Schablone (Seite 9) für die Seitenteile auf die beiden Holzleisten (2) übertragen. Auf den Seitenteilen (2a+2b) die Bohrung ø2mm durchbohren. Alle Teile aussägen und Sägeschnitte säubern. ø4,5 ø 5 Die Schablone für die Gabel (Seite 9) auf die Holzleiste (4) übertragen.
- Seite 4 Bauanleitung 101196 Easy-Rider Die Lenkstangenaufnahme (3a) frontseitig wie abgebildet am Seitenteil Die Rückenlehne (3b) gegenüber der Lenkstangenaufnahme wie oben gezeigt anleimen. (Die Bohrung zeigt nach oben!) anleimen. Seitenteil (2b) abschließend aufleimen. Leim gut trocknen lassen. Seitenteil (2b) abschließend aufleimen. Leim gut trocknen lassen.
- Seite 5 Bauanleitung 101196 Easy-Rider ø5 Auf den Beiden Teilen (2e und 3c) die Position der Bohrung abmessen und mit Den Motor mit Zahnrad so in der Federstahlklammer (21) platzieren, dass das einem Vorstecher markieren. Anschließend beide Bohrungen ø5 durchbohren. Zahnrad ausserhalb der Bodenplatte liegt.
- Seite 6 Bauanleitung 101196 Easy-Rider Draufsicht: ø5 Eine der Gewindestangen (8) auf 135mm kürzen und entgraten. Anschließend ausgemittelt durch die Öffnung des Lagerblocks (3c) stecken. Von beiden Seiten jeweils zwei Muttern aufschrauben und kontern. Anschließend eine Zahnscheibe (14), ein Zahnrad (6), wieder eine Zahnscheibe (14) und eine Mutter (12) aufschrauben.
- Seite 7 Bauanleitung 101196 Easy-Rider Die beiden Schweissdrähte wie abgebildet an einem Ende ca. 20mm eingerückt 125° umbiegen. Anschließend die beiden Holzkugeln wie abgebildet am anderen Ende aufstecken und festkleben. Die beiden Schraubhaken (23) wie abgebildet in die Bohrungen in den Seiten- Die Kabel an der Batterie anschließen und diese mit einem der Gummiringe...
- Seite 8 Bauanleitung 101196 Easy-Rider...
- Seite 9 Bauanleitung 101196 Easy-Rider Schablone Seitenteile/ Kotflügel & Lagerblock M 1:1 Schablone Gabel M 1:1...
- Seite 10 Bauanleitung 101196 Easy-Rider...
- Seite 11 Bauanleitung 101196 Easy-Rider Schablone Bodenplatte/Lagerblock Schablone Rückenlehne und M 1:1 Lenkstangenaufnahme M 1:1...
