1.1.13 Netz- und Motoranschluss
1
Mit dem Frequenzumrichter können alle dreiphasigen Standard-Asynchronmotoren betrieben werden.
Der Frequenzumrichter ist für den Anschluss von Netz-/Motorkabeln mit einem maximalen Querschnitt von 4 mm
maximalen Querschnitt von 16 mm
•
Ein abgeschirmtes Motorkabel verwenden, um die Anforderungen der EMV-Richtlinie einzuhalten. Kabel an Abschirmblech und Metall am Motor ans-
chließen.
•
Das Motorkabel muss möglichst kurz sein, um Störungen und Ableitströme auf ein Minimum zu beschränken.
1. Schritt: Zuerst die Erdleitungen an der Erdungsklemme anschließen.
2. Schritt: Motorleitungen an Klemmen U, V und W anschließen.
3. Schritt: Leiter der Netzversorgung in Klemmen L1/L, L2 und
L3/N (3 Phasen) oder L1/L und L3/N (1 Phase) stecken und festziehen.
1.1.14 Steuerklemmen
Der Anschluss der Steuerklemmen befindet sich hinter der unteren Abdeck-
ung an der Vorderseite des Frequenzumrichters. Entfernen Sie diese Klem-
menabdeckung mithilfe eines Schraubendrehers.
6
2
(6 AWG) (M4 und M5) ausgelegt.
2
(10 AWG) (M1, M2 und M3) und mit einem

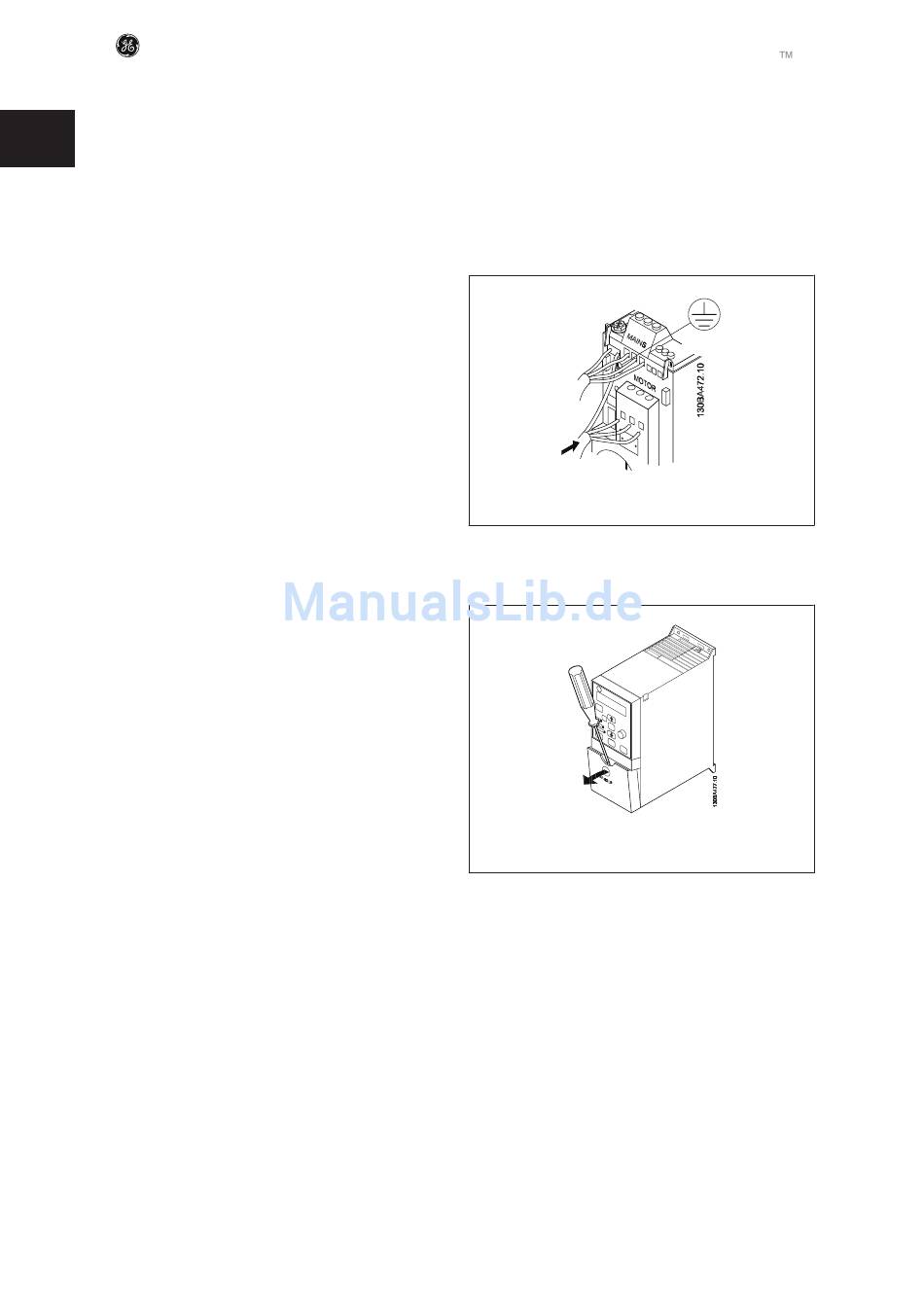

Illustration 1.2: Befestigung von Erd-, Netz- und Motorkabeln.
Illustration 1.3: Entfernen der Klemmenabdeckung
DET-416264A/D
