1.1.15 Circuit d'alimentation - Vue d'ensemble
1

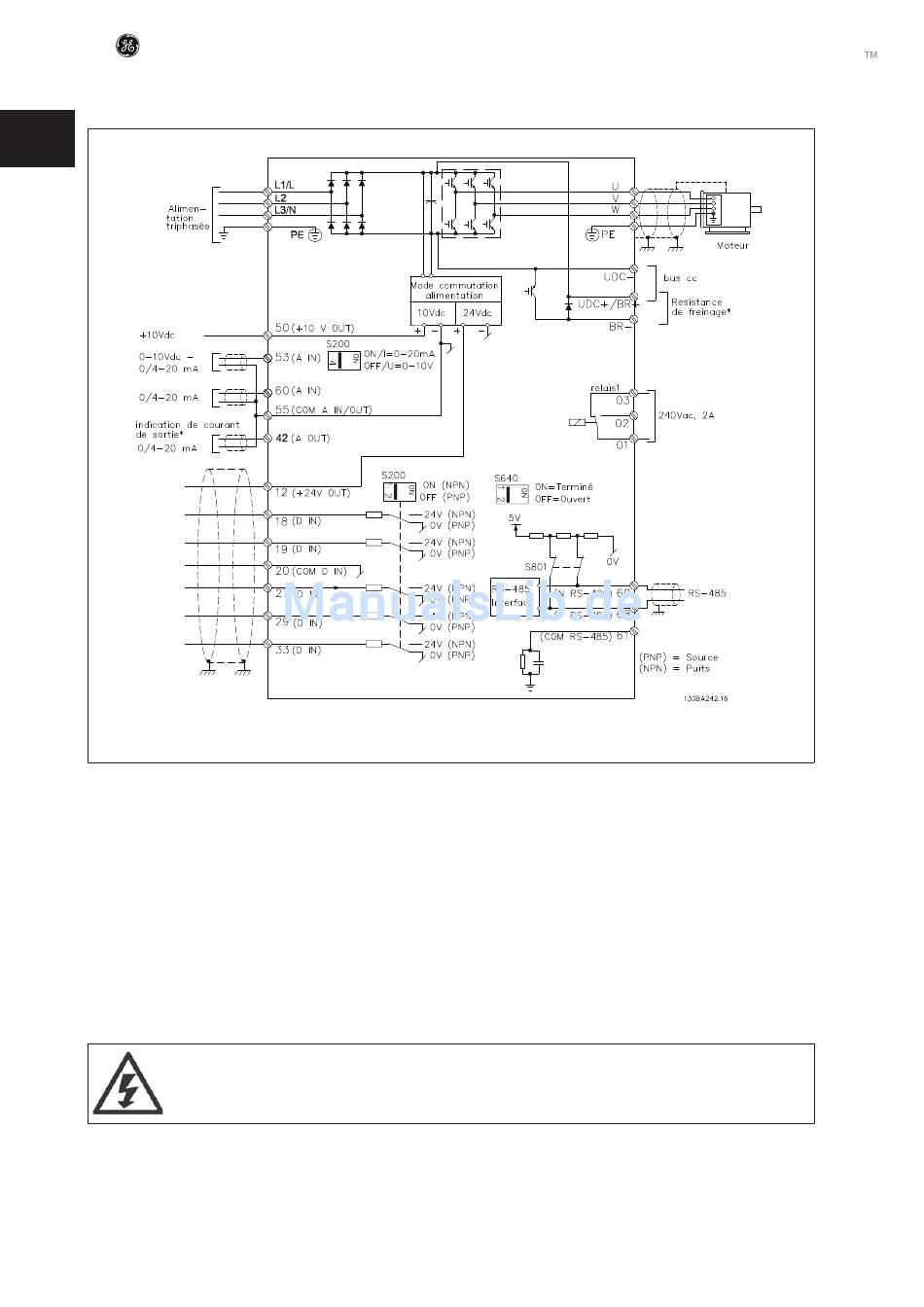

Illustration 1.5: Schéma indiquant toutes les bornes électriques.
* Frein (BR+ et BR-) non applicable pour taille d'unité M1.
Les résistances de freinage sont disponibles auprès de GE.
Il est possible d'obtenir une amélioration du facteur de puissance et de la CEM grâce à l'installation de filtres de ligne GE optionnels.
Des filtres de puissance GE peuvent aussi être utilisés pour la répartition de la charge.
1.1.16 Répartition de la charge/frein
Utiliser des prises isolées Faston 6,3 mm conçues pour une haute tension de courant continue (répartition de la charge et frein).
Répartition de la charge : raccorder les bornes UDC- et UDC/BR+.
Frein : raccorder les bornes BR- et UDC/BR+.
Noter la présence de tensions aux bornes UDC+/BR+ et UDC-
allant jusqu'à 850 V CC. Pas de protection contre les courts-circuits.
