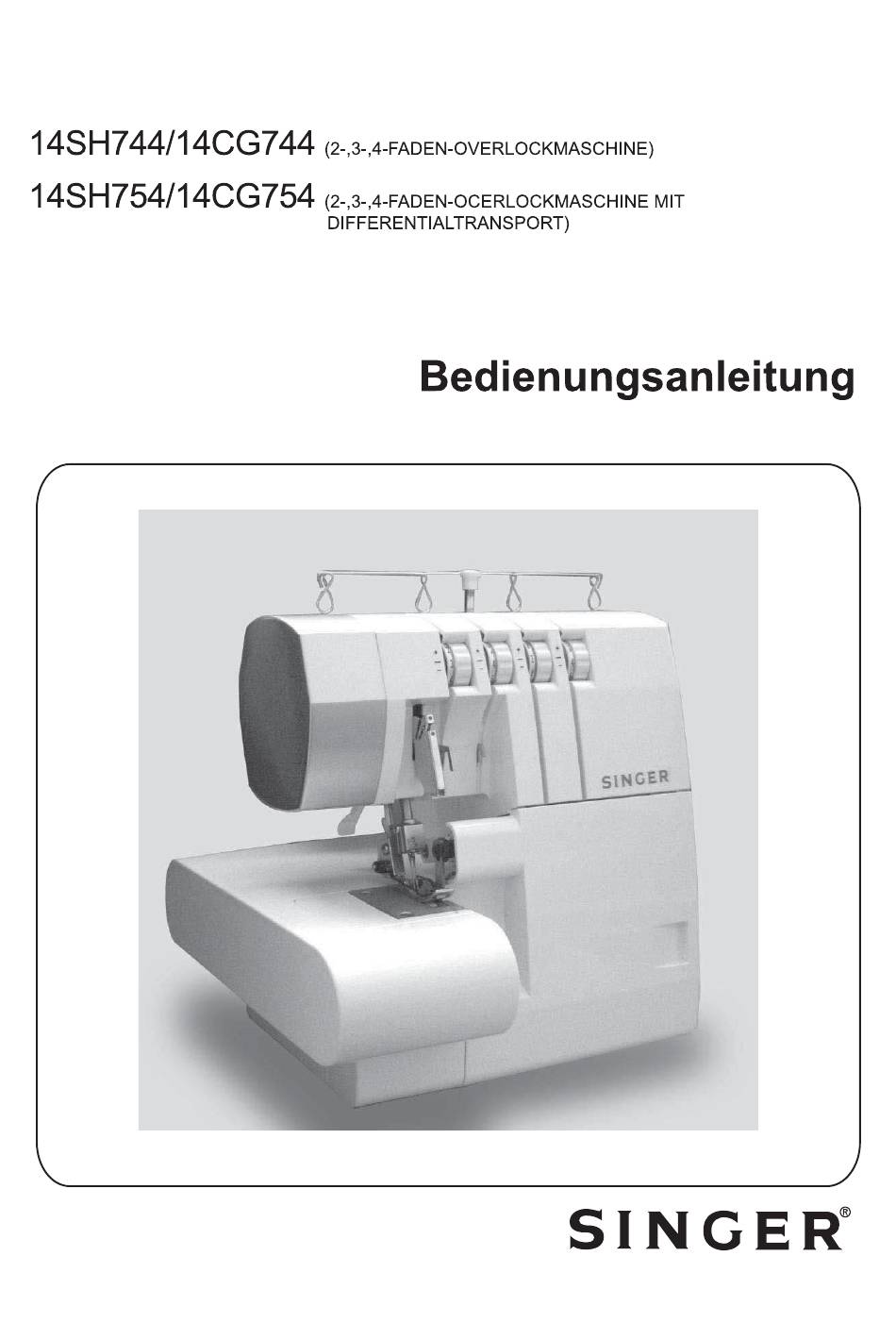

Singer 14SH744 Bedienungsanleitung
Verwandte Anleitungen für Singer 14SH744
Inhaltszusammenfassung für Singer 14SH744
- Seite 1 UAONIS 830NIS (LBOdSNVELIV11N3U3ddlQ 3NlHOSVbW001U300-N3QVd-t'- €'-Z) L/V9LHSt (3NlHOSVVW007U3AO-N30Vd-t'- €'-a)
-
Seite 2: Für Europäische Länder
Ziehen Sie vor Wartung der Maschine den Netzstecker. Wenn die Leuchteinheit beschädigt ist, muss sie von einem autorisierten Händler ausgetauscht werden. @Singer ist ein eingetragenes Warenzeichen der Singer Company Limited Oder ihr verbundenen Unternehmen. Copyright 0 2005 The Singer Company Limited... -
Seite 3: Sicherheitshinweise
Sind, durch den Benutzer ausgeführt werden. Selbsttätige Einstellungen des Motorriemens sind nicht gestattet. Sollten entsprechende Einstellungen notwendig sein, ist die zuständige Singer-Vertretung zu kontaktieren. Den Netzstecker nicht am Kabel, sondern am Stecker aus der Steckdose ziehen. Den Fußanlasser vorsichtig behandeln und nicht zu Boden fallen lassen. -
Seite 4: Diese Anleitung
Keine Gegenstände in die Öffnungen der Maschine stecken bzw. Fallen lassen. Maschine nicht im Freien betreiben. Die Maschine darf nicht an Orten betrieben werden, an denen Sprays Oder reiner Sauerstoff verwendet werden. Die Maschine darf nicht als Spielzeug benutzt werden. Hö chste Aufmerksamkeit ist geboten, wenn die Maschine Kindern Oder... -
Seite 5: Inhaltsverzeichnis
INHALTSVERZEICHNIS 20. NORMALE OVERLOCKNÄH TE UND ROLLSÄUME STICHAUSWAHL ÜBERSICHTSTABELLE ZUBEHÖR • NORMALE OVERLOCKNÄHTE NÄHEN . 28 HINWEISE NADELN WICHTIGSTEN TEILE • ROLLSÄUME NÄHEN . 28 ÖFFNEN DES GREIFERRAUMDECKELS 21. ABKETTELN UND PROBENÄH EN . . 29 WICHTIGSTEN TEILE 1M GREIFERRAUM EINSTELLUNG FADENSPANNUNG NÄHVORBEREITUNG... -
Seite 6: Stichauswahl
1. Stichauswahl Diese Maschine kann eine Vielzahl von Stichen herstellen, je nachdem welche Kombination aus Nadelpositionen, Einfädelmethoden und Spannungseinstellungen benutzt wird. Stichtyp Dieser 2-Faden-1-Nadel-Stich Wird bei leichten Stoffen Oder Strickwaren eingesetzt. Durch Änderung I. 2-Faden- Overlocknaht Nadelposition lassen sich auch 3,5 mm und 5,7 mm breite Overlocknähte erzielen.* (502) -
Seite 7: Übersichtstabelle
Für Overlocknähte an schweren Stoffen kann die Naht durch Drehen des Nahtbreiteneinstellknopfes noch weiter verbreitert werden(siehe Seite 21 ). Overlockbreite 3,5mm 5,7mm Verwendete Nadel Rechte Overlocknadel Linke Overlocknadel Oberfaden- Grün Blau Spanngseinstellrad •o 2. Übersichtstabelle Spannungseinstellrad: Die nachfolgenden Werte Sind Durchschnittswerte für mittelschweren Stoff Nadel-... - Seite 8 2.Schraubenzieher 3. Pinzette 4.Ausbreiter 4. Hinweise nadeln Singer-Nadel Nr.2022 1mLieferumfang enthalten sind Singer-Nadeln Nr.2022 GröBe 90/14. Zur Not kann auch eine Singer-Standardnadel Erhältliche 80/11 Nr.2020 verwendet werden. Stellen GröBen 90/14 diesem Fall die empfohlene Spannung neu ein, da es sonst...
-
Seite 9: Die Wichtigsten
5. Die wichtigsten Teile Fadenführungen mit Ständer Tragegriff Fadenspannungseinstellrad linke Nadel(blau) Fadenspannungseinstellrad rechte Nadel(grün) Fadenspannungseistellrad Obergreifer(organge) Fadenspannungseinstellrad Untergreifer(gelb) Stichplatte Freiarmdeckel Greiferraumdeckel 10. Netz-und Beleuchtungsschalter 11. Stichlängeneinstellknopf Handrad 13. Garnrollenständer 14. Garnrollenzentrierung 15. Garnrollenstift 16. NähfuBlüfter 17. differentialtranport-Einstellhebel 18. Stützplatte des Nahtbreitenfingers SINGER... -
Seite 10: Öffnen Des Greiferraumdeckels
6. Öffnen des Greifrraumdeckels Vorsicht: Vor dem Öffnen des Greifrraumdeckels unbedingt den Netzschalter ausschalten! SINGER Schieben Sie den Deckel bis zum Anschlag nach rechts(l ). Ziehen Deckel nach unten sich hin(2). Vorsicht: Greiferraumdeckel muss während Nähens geschlossen sein! 7. Die wichwichtigsten... -
Seite 11: Einfädelvorbereitung
Montage des Fadenführungsständers Diese Maschine Wird mit zusammengeschobenem Fadenführungsständer ausgeliefert. Ziehen Sie den Fadenführungsständer vollständig aus. SINGER In korrekter Stellung rasten die beiden Gelenkteile des Teleskopstabs hörbar ein. Positionieren Sie die Fadenführungen mittig über den Garnrollenstiften. Setzen Sie das Gam auf die Gamrollenzentrierungen der Garnrollenstifte auf. -
Seite 12: Entfernen
Entfernen Einsetzen Nadeln Nadel(n) entfernen Vorsicht: Vor dem Entfernen der Nadel(n) den Netzstecker Steckdose ziehen! Drehen Sie das Handrad zu sich hin, bis Nadel in ihrer Höchsten Position steht. Lösen Sie die Nadelstellschraube mit dem kleinen Schraubenzieher, ohne sie jedoch ganz zu entfernen. -
Seite 13: Einfädeln
Einfädeln Einfädeldiagramm 1m Greiferraumdeckel befindet sich farbcodiertes Einfädeldiagramm Schnellübersicht. Fädeln die Maschine rechts abgebildet in der Reihenfolge 1-4 ein. Farbencode 1. Obergreiferfaden . Orange 2. Untergreiferfaden . Gelb 3. Faden rechten Nadel .... Grün 4. Faden linken Nadel . - Seite 14 Fädeln die Oberteil- Fadenführung ein. Indem Sie Faden nach unten ziehen. Bis er unter die Fadenführung 2 rutscht. Halten Sie den Faden mit den Fingern fest, führn Sie ihn zwischen den Spannungsscheiben hindurch und ziehen Sie ihn dann nach unten, so dass er sich in korrekter Position zwischen den Spannungsscheiben 3 befindet.
- Seite 15 2) Untergreifer einfädeln(gelb) Fädeln Sie den Untergreifer in der Reihenfolge I-9ein. Führen Sie den Faden hinten nach vorne durch Fadenführungl Fädeln Sie die Oberteil- Fadenführung ein, indem Sie den Faden nach unten ziehen, bis er unter die Fadenführung 2 rutscht. Halten Sie den Faden mit den Fingern fest, führen ihn zwischen...
- Seite 16 Drehen Sie das Handrad zu sich hin, bis der Untergreifer ganz rechts steht. SINCER Fädeln Sie im Greiferraum gemäß den gelben Markierungen auf den Fadenführungen 4-7ein. SING Hinweis: Verwenden Sie die Pinzette ZubehArbox Einfädeln Greifers. Halten Sie den Faden ca.4 cm von der Fadenführung 7 mit der Pinzette fest.
- Seite 17 3) Rechte Nadel einfädeln(grün) Fädeln Sie die rechte Nadel wie abgebildet in der Reihenfolge 1-8 ein. Führen Sie den Faden von hinten nach vorne durch Fadenführung -FJÜ; Fädeln die Oberteil- Fadenführung ein, indem Sie den Faden nach unten ziehen, bis er unter die Fadenführung 2 rutscht.
- Seite 18 Fädeln Sie jetzt die Punkte 4-7ein. Hinweis: Faden muss durch oberen Fadenweg von Fadenführung 6 gezogen werden. Fädeln Sie das nadelAhr 8 der rechten Nadel ein. Hinweis: nadelöhr lässt sich mit Hilfe Pinzette Zubehörbox leichter einfädeln. Ziehen Sie ca. 10 cm Faden durch Öhr.
- Seite 19 4) Linke Nabel einfädeln(blau) Fädeln Sie die linke Nadel wie abgebildet in der Reihenfolge 1-7 ein. 3 LLL Führen Sie den Faden von hinten nach vorne durch Fadenführung I. SINGER Fädeln Sie die Oberteil- Fadenführung ein, indem Sie den Faden nach unten...
-
Seite 20: Wichtige Hinweise Zum Einfädeln
Fädeln Sie jetzt die Punkte 4 and 6 ein. Hinweis: Faden muss durch unteren Fadenweg von Faden- führung 5 gezogen werden. Fädeln Sie das Öhr 7 der linken Nadel ein. Hinweis: nadelöhr lässt sich mit Hilfe Pinzette Zubehörbox leichter einfädeln. Ziehen Sie ca. - Seite 21 Ziehen Sie an beiden Fäden und überprüfen Sie die Festigkeit des Knotens. Notieren Sie sich die Einstellungen der Fadenspannungsräder. SINGER Drehen Sie die Fadenspannungsräder bis zum Anschlag nach unten. Ziehen Sie die Fäden nacheinander durch Maschine.
-
Seite 22: Einstellen Der Nahtbreite
13. Einstellen der Stichlänge Für die meisten Näharbeiten ist eine Stichlängeneinstellung von 3 mm zu empfehlen. Für die Verarbeitung von schweren Stoffen sollten Sie das Stichlangeneinstellrad auf 4 mm stellen. Für die Verarbeitung von leichten stoffen stellen Sie das Rad auf 2 mm. So erhalten Sie perfekte Nähte, und das Nähgut Wird nicht gekräuselt. -
Seite 23: Einstellüng Des Nähfußdrucks
Breiteneinstellknopf Vorsicht: Vor der Durchführung von Einstellungen muss die Maschine am Netzschalter ausgeschaltet werden! Hinweise: Die Einstellung lässt sich leichter durchführen, 3,5 / Rollsaum wenn Greiferraumdeckel öffnen. (Werkeinstellung) Das Obermesser nach rechts schieben und in 3.0 mm dieser Stellung festhalten. Dabei das Einstellrad drehen, um die gewünschte Nahtbreite einzustellen. -
Seite 24: Differentialtransport
16. Differentialtransport Durch den Differentialtransport Wird das Nähgut gedehnt Oder gerafft, je nachdem, welche Transportdifferenz zwischen dem worderen dem hinteren Transporteur eingestellt ist. Das Differentialtransportverhältnis lässt sich in einem Bereich von 1:0,7 bis 1:2,0 einstellen. Einstellung Wird am Einstellhebel Differentialtransports(siehe Abbildung unten) vorgenommen. - Seite 25 Gedehnte Overlocknaht Die gedehnte Overlocknaht ist ideal für die Herstellungvon Rüschen an Krägen,Ärmeln und Rocksäumen etc. bei weichem, dehnbarem Gewebe und bei Strickwaren. Einstellen des Differentialtransporthebels Stellen Sie den Differentialtransporthebel auf einen höheren Wert 1.0. Setzen Sie das Nähgut beim Nähen einer leichten Spannung aus.
-
Seite 26: Ausschalten Des
17. Ausschalten des beweglichen Obermessers Vorsicht: Der Netzschalter muss ausgeschaltet sein! Obermesser in Ruhestellung bringen Drehen Sie das Handrad zu sich bringen Sie das Obermesser nach oben in seine höchste Stellung. Halterung des Obermessers Öffnen Sie den Greiferraumdeckel(siehe Seite 9). Drücken Sie die Halterung des Obermessers bis zum Anschlag nach rechts. -
Seite 27: Umrüstung Des Rechten
