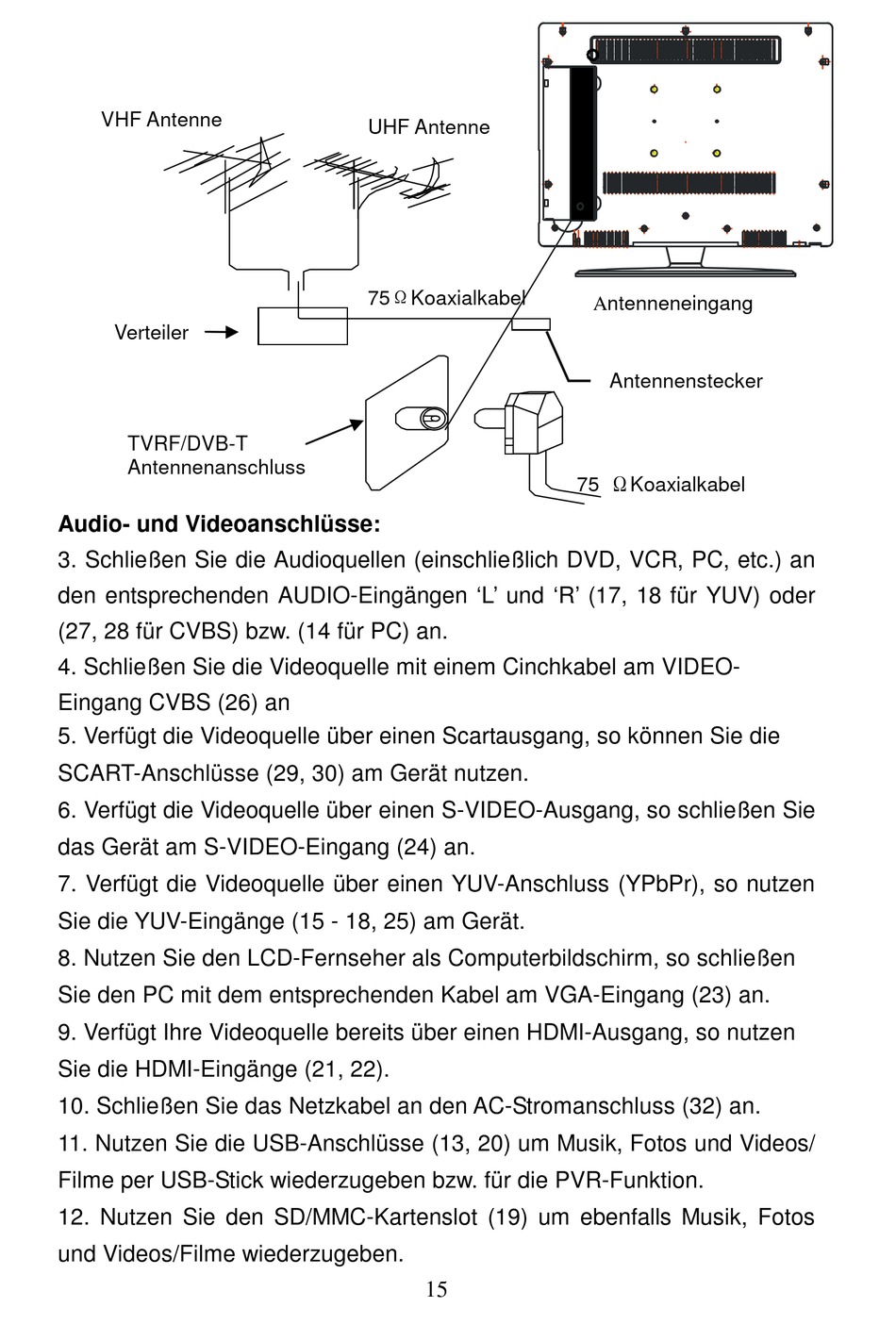

Reflexion TDD 3210 SAT Bedienungsanleitung Seite 16

VHF Antenne
Verteiler
TVRF/DVB-T
Antennenanschluss
Audio- und Videoanschlüsse:
3. Schließen Sie die Audioquellen (einschließlich DVD, VCR, PC, etc.) an
den entsprechenden AUDIO-Eingängen 'L' und 'R' (17, 18 für YUV) oder
(27, 28 für CVBS) bzw. (14 für PC) an.
4. Schließen Sie die Videoquelle mit einem Cinchkabel am VIDEO-
Eingang CVBS (26) an
5. Verfügt die Videoquelle über einen Scartausgang, so können Sie die
SCART-Anschlüsse (29, 30) am Gerät nutzen.
6. Verfügt die Videoquelle über einen S-VIDEO-Ausgang, so schließen Sie
das Gerät am S-VIDEO-Eingang (24) an.
7. Verfügt die Videoquelle über einen YUV-Anschluss (YPbPr), so nutzen
Sie die YUV-Eingänge (15 - 18, 25) am Gerät.
8. Nutzen Sie den LCD-Fernseher als Computerbildschirm, so schließen
Sie den PC mit dem entsprechenden Kabel am VGA-Eingang (23) an.
9. Verfügt Ihre Videoquelle bereits über einen HDMI-Ausgang, so nutzen
Sie die HDMI-Eingänge (21, 22).
10. Schließen Sie das Netzkabel an den AC-Stromanschluss (32) an.
11. Nutzen Sie die USB-Anschlüsse (13, 20) um Musik, Fotos und Videos/
Filme per USB-Stick wiederzugeben bzw. für die PVR-Funktion.
12. Nutzen Sie den SD/MMC-Kartenslot (19) um ebenfalls Musik, Fotos
und Videos/Filme wiederzugeben.
UHF Antenne
75 Koaxialkabel
15
A ntenneneingang
Antennenstecker
75 Koaxialkabel
