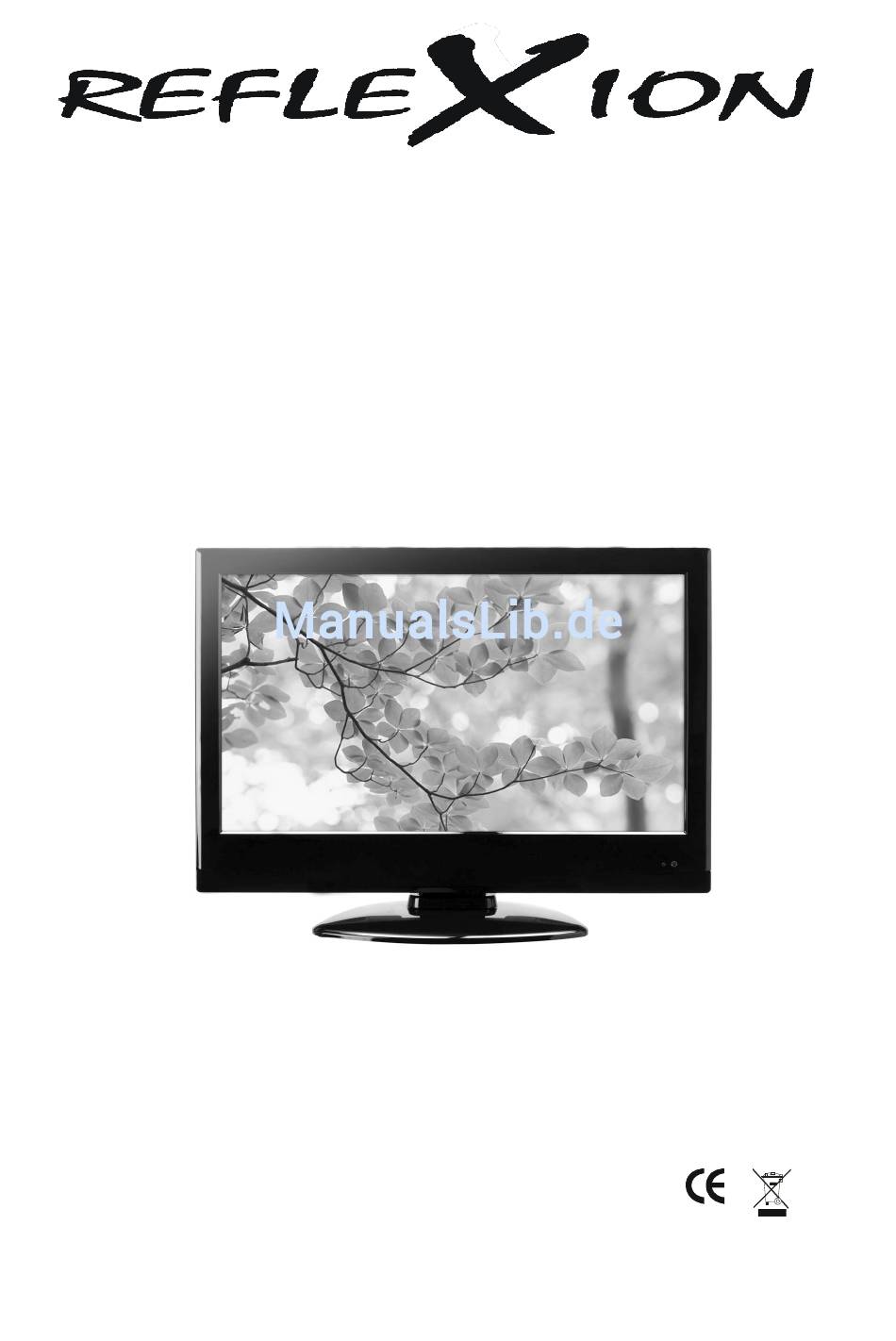

- Seite 1 32“ TFT LCD TV MIT DVB-T, DVB-S, CI-SLOT & DVD COMBO TDD-3230 Bedienungsanleitung Bitte lesen Sie sich diese Anleitung gut durch, bevor Sie das Produkt benutzen. Heben Sie diese für den weiteren Gebrauch auf.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. SICHERHEITSHINWEISE .............3 2. BENUTZUNGSHINWEISE ............4 3. LIEFERUMFANG ................6 4. ANSICHT TV/MONITOR ...............7 5. FERNBEDIENUNG ................9 5.1 TASTENBELEGUNG .............10 5.2 EINSETZEN DER BATTERIEN..........11 6. INSTALLATION UND ANSCHLUSS ..........12 6.1 ANSCHLUSS DES LCD TV/MONITOR........12 6.2 TV/MONITOR BEDIENUNGSHINWEISE ......13 6.3 FERNSEHPROGRAMME ANSCHAUEN ......14 AV-QUELLEN AUSWÄHLEN (MEDIA/AV/COMPONENT/SCART/HDMI) ......15... - Seite 3 9.3 PROGRAMME BEARBEITEN ..........50 9.4 SYSTEMEINSTELLUNGEN..........52 9.5 USB-ANSCHLUSS (DVB-S) ..........56 EPG-FUNKTION (ELEKTRONISCHER PROGRAMM GUIDE) ..................58 9.7 FAVORITENLISTE ..............59 9.8 AUFNAHMEFUNKTION IM DVB-S MODUS .....59 10. DVD-PLAYER................60 10.1 WIEDERGABE..............60 10.2 DVD FUNKTIONEN.............63 10.3 MP3/JPEG WIEDERGABE...........68 10.4 EINSTELLUNGEN ...............70 11. SONSTIGE FUNKTIONEN ............75 11.1 PC AUDIO-IN ANSCHLUSS ..........75 12.
-
Seite 4: Sicherheitshinweise
Sehr geehrter Kunde, Vielen Dank für den Kauf des TFT-LCD TV/Monitors. Wir empfehlen, diese Bedienungsanleitung aufmerksam zu lesen, bevor Sie das Gerät in Betrieb nehmen. Produkt- und Funktionskenntnis vor der Installation, helfen Pannen und Schäden zu vermeiden. BITTE BEFOLGEN SIE DIE ANLEITUNG UND BEACHTEN SIE DIE WARNHINWEISE AUF IHREM TFT-LCD TV/MONITOR UND IN DIESER BEDIENUNGSANLEITUNG. -
Seite 5: Benutzungshinweise
2. BENUTZUNGSHINWEISE Bitte lesen Sie sich die Benutzungshinweise durch, bevor Sie das Gerät in Betrieb nehmen. Schutz des Netzkabels: Benutzen Sie Ihren LCD-TV/Monitor niemals mit einem beschädigten Netzkabel. Stellen Sie keine Gegenstände auf das Netzkabel und achten Sie bitte darauf, dass niemand über das Kabel stolpern kann. Beim Ziehen des Netzsteckers fassen Sie bitte am Stecker an, nicht am Kabel. - Seite 6 Fremdkörper: Führen Sie keine Fremdkörper durch die Belüftungsschlitze in das Gerät. Dies kann zu einem Stromschlag oder Kurzschlüssen führen! Wasser und Magnetfelder meiden: Benutzen Sie das Gerät niemals im Regen oder stellen es in Wassernähe auf. Sollte das Gerät einmal nass werden, ziehen Sie sofort den Netzstecker und setzen sich mit Ihrem Fachhändler in Verbindung.
-
Seite 7: Lieferumfang
3. LIEFERUMFANG Bitte vergewissern Sie sich, dass unten stehende Zubehörteile mit Ihrem LCD Fernseher mitgeliefert wurden. Sollte etwas fehlen, so wenden Sie sich bitte umgehend an Ihren Fachhändler. TFT LCD TV/ Monitor Fernbedienung Bedienungsanleitung Cinchkabel... -
Seite 8: Ansicht Tv/Monitor
4. ANSICHT TV/MONITOR Frontansicht Rückansicht... - Seite 9 Infrarotempfänger 18. HDMI-2-Buchse Status-LED 19. VGA-Buchse DVD Play/Pause-Taste 20. S-VIDEO-Eingang DVD Eject-Taste 21. PC-AUDIO-Eingang TV/AV-Taste 22. Pb-Eingang (YUV) (Funktionswahl-Taste) 23. Y-Eingang (YUV) CH+/Navigations-Taste hoch 24. AUDIO-Eingang rechts (YUV) CH-/Navigations-Taste runter 25. AUDIO-Eingang links (YUV) VOL+/Navigations-Taste rechts 26. Pr-Eingang (YUV) VOL-/Navigations-Taste links 27.
-
Seite 10: Fernbedienung
5. FERNBEDIENUNG... -
Seite 11: Tastenbelegung
5.1 TASTENBELEGUNG 1. Standby-/Power-Taste 26. Grüne Auswahltaste Teletext 2. Zifferntasten 0-9 oder DVD Intro-Taste 3. -/-- Taste 27. Gelbe Auswahltaste Teletext 4. Aspect-Taste (Formatumschaltung) oder DVD Wiederholungs-Taste 5. Lautstärke + Taste 28. Blaue Auswahltaste Teletext 6. Lautstärke - Taste oder DVD A-B 7. -
Seite 12: Einsetzen Der Batterien
5.2 EINSETZEN DER BATTERIEN Wechseln Sie die Batterien, wie nachstehend beschrieben, aus: Es werden 2 Batterien des Typs “ AAA” benötigt. Öffnen Sie das Batteriefach wie hier dargestellt: Setzen Sie die Batterien ein. Achten Sie auf die Polarität. Schließen Sie das Batteriefach wieder. Achtung: 1. -
Seite 13: Installation Und Anschluss
6. INSTALLATION UND ANSCHLUSS 6.1 ANSCHLUSS DES LCD TV/MONITOR Antennenanschluss: 1. Schließen Sie das Antennenkabel am TVRF/DVB-T Antennenanschluss (32) an. Als Eingangssignale dienen eine DVB-T Antenne oder der Kabelanschluss. Benutzen Sie ein 75 Antennenkabel (Koaxialkabel). Hinweis: Antennenanschluss diesem Gerät unterstüzt keine Antennenverstärker, d.h. -
Seite 14: Tv/Monitor Bedienungshinweise
SAT-Anschluss: 2. Schließen Sie das SAT-Kabel am DVB-S Antennen-Eingang (12) an. Audio- und Videoanschlüsse: 3. Schließen Sie die Audioquellen (wie z.B. DVD, VCR, CAMCORDER,etc.) an den entsprechenden AUDIO-Eingängen ‘L’ und ‘R’ (28,29) an. 4. Schließen Sie die Videoquelle mit einem Cinchkabel am VIDEO- Eingang (27) an 5. -
Seite 15: Fernsehprogramme Anschauen
HINWEIS: Bevor Sie Fernsehprogramme schauen können, müssen Sie sowohl im TV, im DVB-T als auch im DVB-S Bereich (je nach Nutzung) zuerst einen Sendersuchlauf durchgeführt haben! Nutzen Sie hierfür die Erstinstallation, Abschnitt 7.6, (7) oder den automatischen bzw. manuellen Sendersuchlauf im TV- bzw. DVB-T Modus, Abschnitt 7.1. oder den Sendersuchlauf im DVB-S Modus, Abschnitt 9.2, (1, a). -
Seite 16: Av-Quellen
Mit der MUTE-Taste schalten Sie den Ton vorübergehend aus. Durch erneutes Betätigen der Taste heben Sie die Stummschaltung wieder auf. DISPLAY-Taste, Durch betätigen werden Ihnen Kanalinformationen auf dem Bildschirm angezeigt. Durch mehrfaches betätigen der ASPECT-Taste durchlaufen Sie die 6 verschiedenen Displaymodi: AUTO 16:9 ZOOM 1... -
Seite 17: Videotext (Teletext) Aufrufen (Optional)
6.5 VIDEOTEXT (TELETEXT) AUFRUFEN (OPTIONAL) HINWEIS: Diese Funktion muss von dem empfangenden Sender unterstützt werden. Drücken Sie die INPUT-Taste und wählen Sie ATV, DTV oder DVB-S aus. Mit den CH- oder CH+ Tasten wählen Sie einen TV Sender, der Videotext übermittelt, aus. (Zunächst müssen Sie die Abschnitte 7.1 & 9.2 lesen, um einen Sendersuchlauf durchzuführen). -
Seite 18: Pc Bildschirm
SUBPAGE Drücken Sie diese Taste um die Unterseiten des Videotextes auszuwählen. Das SUBPAGE-Symbol wird im oberen linken Bereich angezeigt. Geben Sie mit den Zifferntasten die gewünschte Seite ein. Beachten Sie dabei 0001 = Unterseite 1, etc. Der Suchlauf wird gestartet. ROTE/GRÜNE/GELBE/BLAUE-TASTE Durch Drücken dieser 4 Tasten gelangen Sie direkt zu den farbig markierten Seiten im unteren Teil der Videotextseite. - Seite 19 Signal Information (1). Automatischer Suchlauf Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für den automatischen Suchlauf wie folgt anzuzeigen: Nun nutzen Sie bitte die Navigationstasten oder , um den ATV, DTV oder ATV + DTV Tuner für den Suchlauf auszuwählen.
- Seite 20 (2). DTV Manueller Suchlauf (DVB-T) Bei einem vorhanden DVB-T Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für den manuellen Suchlauf wie folgt anzuzeigen: Nutzen Sie die Navigationstasten oder um die gewünschte...
- Seite 21 (3). ATV Manueller Suchlauf (TV) einem vorhanden analogen Signal drücken Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Menü für den manuellen Suchlauf wie folgt anzuzeigen: a. Aktueller Programmplatz Drücken Sie die Navigationstasten oder um den Cursor auf dem...
- Seite 22 d. Feinabstimmung Mit dieser Funktion können Sie die Feineinstellung der Kanäle durchführen, die aufgrund einer schwachen oder zu starken Antennenkonfiguration ausgewählt wurden. Einige dieser Kanäle können ungünstig ausgerichtet sein, so dass ein einwandfreier Empfang nicht gewährleistet ist. Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und stellen Sie dann mit den Tasten...
- Seite 23 a. Sender löschen Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Drücken Sie die ROTE-Taste um den ausgwählten Sender zu löschen. b. Sendernamen bearbeiten Mit dieser Funktion können Sie einen Sendernamen erstellen oder den gespeicherten Sendernamen ändern.
-
Seite 24: Bildeinstellungen
Element und weist darauf hin, dass Sie das Programm Ihrer Favoritenauswahl hinzugefügt haben. Durch erneutes Drücken der FAV-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die jeweilige Favoritenauswahl deaktiviert haben. (5). Signal Information (Nur im DTV Modus) Bei einem vorhanden DVB-T Signal drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um sich Information zu dem... - Seite 25 auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Bildmodi auszuwählen: Persönlich/Dynamisch/Standard/Mild Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste. (2). Kontrast Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren.
-
Seite 26: Toneinstellungen
(6). Schärfe Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit den Navigationstasten oder und bestätigen die Eingabe mit der OK-Taste. HINWEIS: Diese Funktion kann nur im Bildmodus „Persönlich“ genutzt werden. (7). - Seite 27 AD Switch (1). Tonmodus Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die verfügbaren Tonmodi auszuwählen: Persönlich/Standard/Musik/Film/Sport Wählen Sie mit den Navigationstasten oder den gewünschten Modus aus und bestätigen die Eingabe mit der OK-Taste.
-
Seite 28: Uhrzeiteinstellungen
(4). Balance Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren. Ändern Sie den Einstellwert mit den Navigationstasten oder , um eventuelle Lautstärkeunterschiede zwischen dem linken und rechten Lautsprecher auszugleichen. Bestätigen Sie die Eingabe mit der OK-Taste. (5). - Seite 29 Auto Standby OSD Timer (1). Uhrzeit & Datum Dieser Menüpunkt dient lediglich als Information und wird automatisch über das empfangende DVB-T Signal eingestellt. Eine manueller Einstellung ist nicht möglich. HINWEIS: Diese Funktion steht nur im DTV (DVB-T) Modus zur Verfügung. (2).
-
Seite 30: Sicherheitseinstellungen
(4). Auto Standby Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü für die automatische Einschaltung auszuwählen. Wählen Sie mit den Navigationstasten oder gewünschte Zeit aus und bestätigen Sie Ihre Auswahl mit der OK-Taste. (5). - Seite 31 (1). System sperren Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um den PIN-Code mit den ZIFFERN-Tasten einzugeben. HINWEIS: Der PIN-Code ist werksseitig auf „0000“ eingestellt. Wählen Sie dann mit der Taste oder System sperren: EIN/AUS.
-
Seite 32: Kindersicherung (Jugendschutz)
Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem ausgewählten Sender zu positionieren. Dann betätigen Sie die GRÜNE-Taste. Ein Zeichen erscheint nun neben dem betreffenden Element und weist darauf hin, dass der jeweilige Sender gesperrt ist. Durch erneutes Drücken der GRÜNEN-Taste wird das Zeichen entfernt, was bedeutet, dass Sie die Funktion deaktiviert haben. - Seite 33 OSD Language English TT Language West Hearing Impaired PVR File System SETUP Aspect Ratio 16:9 Blue Screen First Time Installation Reset Software Update (USB) (1). OSD Sprache Drücken Sie zunächst die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü...
- Seite 34 HINWEIS: Diese Funktion steht nur im DTV (DVB-T) Modus zur Verfügung und muss von dem empfangenen Sender unterstützt werden. (4). PVR Datei System HINWEIS: Stecken Sie zunächst ein USB-Medium in den USB-Anschluss (DVB-T & Media, 16) auf der Rückseite des Gerätes. Drücken Sie die Navigationstasten oder , um den Cursor auf dem...
- Seite 35 HINWEIS: Die verfügbaren Bildformate richten sich nach der jeweiligen Eingangsquelle! (6). Blauer Bildschirm Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren, und wählen Sie dann mit der Taste oder Blauer Bildschirm: EIN/AUS. Wird EIN ausgewählt, erscheint bei fehlendem oder schwachem Signal der Hintergrund auf dem Bildschirm blau.
-
Seite 36: Pc-Einstellungen
(9). Softwareupdate (USB) Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um ein Softwareupdate per USB durchzuführen. HINWEIS: Diese Funktion ist ausschliesslich für den Service! Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die LCD MENU-Taste, um zum Hauptmenü... - Seite 37 (1). Automatische Einstellung Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um die automatische Bildjustierung durchzuführen. (2). H-Offset Drücken Sie die Navigationstasten oder , um den Cursor auf dem Kontrollelement zu positionieren und betätigen Sie dann die OK-Taste, um das Untermenü...
-
Seite 38: Media Modus
Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die LCD MENU-Taste, um zum Hauptmenü zurückzukehren oder betätigen Sie die DVD SETUP/EXIT-Taste, um die Menüeinstellung direkt zu verlassen. 8. MEDIA MODUS Stecken Sie zunächst einen USB-Speichermedium in den USB-Anschluss (DVB-T & Media) auf der Rückseite des Gerätes. Drücken Sie die INPUT-Taste und wählen Sie den Modus MEDIA aus oder drücken Sie die MEDIA-Taste auf der Fernbedienung. - Seite 39 Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und drücken Sie die OK-Taste um das Foto-Menü zu öffnen. Benutzen Sie die Navigationstasten oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Information zu der ausgewählten Datei angezeigt.
-
Seite 40: Musik
HINWEIS: Befinden sich mehrere Bilder eingesteckten USB-Speichermedium, so werden diese automatisch nacheinander angezeigt (Diashow), nachdem das erste Bild geöffnet wurde. Es können nur Dateien mit der Endung .jpg geöffnet und angezeigt werden! 8.2 MUSIK Drücken Sie zunächst die Navigationstasten oder und wählen Sie das MUSIK Symbol aus. - Seite 41 Wählen Sie mit den Navigationstasten oder ein Speichermedium oder eine Partition (sofern angelegt) auf dem Speichermedium aus und drücken Sie die OK-Taste um das Musik-Menü zu öffnen. Benutzen Sie die Navigationstasten oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Information zu der ausgewählten Datei angezeigt und die Wiedergabe startet.
-
Seite 42: Videos Und Filme
Mit den Navigationstasten oder können Sie die einzelnen Funktionen auswählen. Drücken Sie die OK-Taste zur Bestätigung. Sie können ebenfalls die Tasten wie PLAY, STOP, SKIP VORWÄRTS & RÜCKWÄRTS, SCHNELLER VORLAUF & RÜCKLAUF, etc. auf der Fernbedienung nutzen. Mit der STOP-Taste beenden Sie die Wiedergabe und mit der DVD SETUP/EXIT-Taste kehren Sie zum Hauptmenü... -
Seite 43: Texte
Mit der DISPLAY-Taste können Sie das Menü im unteren Teil des Bildschirms aus- und einblenden. Mit den Navigationstasten oder können Sie die einzelnen Funktionen auswählen. Drücken Sie die OK-Taste zur Bestätigung. Sie können ebenfalls die Tasten wie PLAY, STOP, SKIP VORWÄRTS & RÜCKWÄRTS, SCHNELLER VORLAUF &... -
Seite 44: Allgemeine Hinweise Zum Usb-Anschluss
Benutzen Sie die Navigationstasten oder , um eine Datei auszuwählen. Nach kurzer Zeit werden Ihnen die Information zu der ausgewählten Datei angezeigt. Drücken Sie die OK-Taste um die ausgewählte Datei zu öffnen. Mit der STOP-Taste beenden Sie die Wiedergabe und mit der DVD SETUP/EXIT-Taste kehren Sie zum Hauptmenü... -
Seite 45: Dvb-S
9. DVB-S HINWEIS: In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. Es handelt sich hierbei lediglich um eine Muster-Anleitung, mittels derer Ihnen demonstriert werden soll, wie Sie Ihr Fernsehmenü konfigurieren können. - Seite 46 HINWEIS: Das Bildformat muß im DVB-S Modus separat eingestellt werden! (3). Uhrzeit einstellen In diesem Menüpunkt können Sie Einstellungen für die Zeitzone (GMT), Datum, aktuelle Zeit, Sommerzeit und Datumsformat, vornehmen. Wählen Sie zum Speichern die Schaltfläche SPEICHERN und drücken Sie die OK-Taste.
-
Seite 47: Installation
Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die DVD SETUP/EXIT-Taste, um das Menü zu verlassen. 9.2 INSTALLATION einem vorhandenem DVB-S-Signal drücken SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die INSTALLATION auszuwählen und wie folgt auf dem Bildschirm anzuzeigen: Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder , um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs... - Seite 48 betätigen Sie dann die OK-Taste, um das Menü für den Suchlauf wie folgt anzuzeigen: Wählen Sie nun mit den Navigationstasten oder den gewünschten Satelliten aus. Die anderen Angaben müssen nicht geändert werden, da diese individuell auf die einzelnen Satelliten abgestimmt sind. Drücken Sie nun die ROTE-Taste um den Suchlauf zu starten.
- Seite 49 Auf dem Bildschirm erscheinen nun 2 Listen, in denen links die gefundenen TV- und rechts die gefundenen Radio-Programme eingeblendet werden. Am Ende des Suchlaufs wird Ihnen die Gesamtanzahl der gefundenen Programme angezeigt. Wählen Sie mit den Navigationstasten oder die Schaltfläche JA aus, um die Programmliste zu speichern oder NEIN, um die Programmliste zu verwerfen.
-
Seite 50: Satellitenliste
Sie ein Programm mit Bildübertragung aus. Da die Programme in willkürlicher Reihenfolge abgespeichert wurden, nutzen Sie bitte den Punkt 9.3, (3) Kanäle verschieben, um die Programmliste nach Ihren Wünschen zu sortieren. (2). Satellitenliste In diesem Menüpunkt können Sie Satelliten hinzufügen, bearbeiten oder löschen. -
Seite 51: Programme Bearbeiten
9.3 PROGRAMME BEARBEITEN einem vorhandenem DVB-S-Signal drücken SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die PROGRAMMBEARBEITUNG auszuwählen und wie folgt auf dem Bildschirm anzuzeigen: Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder , um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs zu öffnen. -
Seite 52: Kanäle Überspringen
oder mehrere Sender verschieben. Wählen Sie einen Sender aus, drücken Sie die ROTE-Taste, um den Sender zu markieren. Drücken Sie die GELBE-Taste um das Eingabemenü zu öffnen. Geben Sie mit den ZIFFERN-Tasten den neuen Programmplatz ein oder gehen Sie mit den Navigationstasten oder auf den neuen Programmplatz und drücken... -
Seite 53: Systemeinstellungen
die Favoritengruppen umzubenennen. Mit der DVD SETUP/EXIT-Taste kehren Sie zum Hauptmenü zurück. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die DVD SETUP/EXIT-Taste, um das Menü zu verlassen. 9.4 SYSTEMEINSTELLUNGEN einem vorhandenem DVB-S-Signal drücken SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für die SYSTEMEINSTELLUNGEN auszuwählen und wie folgt auf dem Bildschirm anzuzeigen: Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten... - Seite 54 ACHTUNG: werden alle Einstellungen gespeicherten Sender unwiederbringlich gelöscht! (3). Common Interface (CI) In diesem Menüpunkt können Sie sich Informationen zu dem eingesteckten CI Modul aufrufen. HINWEIS: Die folgenden Abbildungen sind nur Beispiele anhand eines CryptoWorks-Moduls. Bevor Sie diesen Punkt aufrufen können, müssen Sie eine gültige CI-Karte in den CI-Slot eingesteckt haben.
- Seite 55 A. Allgemeine Informationen Hier erhalten Sie sämtliche Informationen der eingesteckten CI-Karte, wie z.B. Aussteller der Karte, Adresse, verfügbarer Anbieter, etc.: B. Verfügbare Anbieter Hier erhalten Sie eine Übersicht über die verfügbaren Anbieter. C. Smart Card Einstellungen a. Altergrenze einstellen Wählen Sie mit den Navigationstasten oder die gewünschte Altersgrenze aus und bestätigen die Auswahl mit der OK-Taste.
- Seite 56 HINWEIS: Der PIN-Code ist werksseitig auf „1234“ eingestellt. D. Sprache Wählen Sie hier die verfügbaren Sprachen aus. E. Softwareaktualisierung Hier können Sie prüfen ob ein Softwareupdate für die Smart Card zur Verfügung steht. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie die DVD SETUP/EXIT-Taste, um das Menü...
-
Seite 57: Usb-Anschluss (Dvb-S)
9.5 USB-ANSCHLUSS (DVB-S) Stecken Sie zunächst einen USB-Speichermedium in den USB-Anschluss (DVB-S) auf der Rückseite des Gerätes. Bei einem vorhandenem DVB-S-Signal drücken Sie die DVD SETUP/EXIT-Taste auf der Fernbedienung, um das Menü für den USB-ANSCHLUSS auszuwählen und wie folgt auf dem Bildschirm anzuzeigen: Für die folgenden OSD-Menüs nutzen Sie die Navigationstasten oder , um die Menüpunkte auszuwählen und die OK-Taste um die Untermenüs... - Seite 58 (2). USB-Speicher anmelden In diesem Menüpunkt können Sie die eingesteckten USB-Speichermedien Gerät anmelden. Diese Funktion ähnlich Treiberinitialisierung bei einem Computer. HINWEIS: Führen Sie die Anmeldung durch, um spätere Schreib- und Lesefehler der USB-Speichermedien zu vermeiden. (3). Multimedia/USB Game In diesem Menüpunkt können Sie die auf dem USB-Stick gespeicherten Dateien aufrufen.
-
Seite 59: Epg-Funktion (Elektronischer Programm Guide)
(5). Programmliste speichern In diesem Menüpunkt können Sie Ihre aktuelle Programmliste (Senderliste) auf dem USB-Speichermedium speichern. Das Gerät erzeugt auf dem Speichermedium eine .bin-Datei. Drücken Sie zweimal die OK-Taste um die Speicherung zu starten. ALLGEMEINE HINWEISE ZUM USB-ANSCHLUSS: 1. Wird ein MP3-Player an den USB-Port angeschlossen, kann es bei einigen MP3-Playern passieren, dass Aufgrund von Unterschieden im MP3-Kodierformat die Wiedergabe über den USB-Port nicht möglich ist. -
Seite 60: Favoritenliste
können Sie durch Drücken der EPG-Taste direkt das EPG-Menü aufrufen. Hier sehen Sie dann Informationen und Details zu den aktuell laufenden Sendungen, wie Titel der Sendung, Anfangszeit, etc. Drücken Sie die Navigationstasten oder und wählen Sie einen Sender aus. Drücken Sie die Navigationstasten oder , wählen Sie eine Sendung aus, zu der Sie nähere Informationen haben möchten und... -
Seite 61: Dvd-Player
anmelden). Wählen Sie einen Sender und ein Programm aus, das Sie aufnehmen möchten. Drücken RECORD-Taste Fernbedienung. Im oberen rechten Bereich des Display erscheint die Meldung „Starte Aufnahme“. Darauf hin erscheint ein roter Punkt der nach kurzer Zeit zu blinken beginnt. Um die Aufnahme zu beenden drücken Sie die STOP-Taste. - Seite 62 des Ladens hören Sie leichte Nebengeräusche, das ist völlig normal und keine Fehlfunktion. l Einige Discs werden nach dem Laden nicht automatisch wiedergegeben. Starten Sie in diesem Fall die Wiedergabe über das Startmenü der Disc. 2. DVD Wiedergabe Entsprechend der Inhalte wird das Menü angezeigt. Während der Wiedergabe schalten PLAY/PAUSE-Taste...
- Seite 63 4. Titelwiedergabe (nur DVD) Drücken Sie die TITLE-Taste zur Bildschirmanzeige von ’TITLE’ . Mit den ZIFFERN-Tasten wählen Sie den gewünschten Titel, die Wiedergabe erfolgt ab dem ersten Kapitel des gewählten Titels. 5. Sequenzwiedergabe Für SVCD und VCD Discs mit ’PBC’ im ’ON’ Status drücken Sie die PLAY/PAUSE-Taste zum Aufrufen des Discmenüs.
-
Seite 64: Dvd Funktionen
HINWEIS: VERSUCHEN SIE KEINE 8-CM DISCS ABZUSPIELEN, DIESE BLEIBEN IM LAUFWERK STECKEN. 10.2 DVD FUNKTIONEN 1. Wiedergabe (a) Bei DVD’s drücken Sie die PLAY/PAUSE-Taste im Stamm- oder Titelmenü. Während der DVD Wiedergabe können Sie Ihren Lieblingstitel direkt mit der TITLE-Taste wiedergeben. (b) Bei SVCD und VCD Discs wählen Sie Ihre Lieblingstracks während der Wiedergabe mit den ZIFFERN-Tasten aus. - Seite 65 HINWEIS: Im schnellen Vorlauf bzw. Rücklauf erfolgt keine Tonwiedergabe über die Lautsprecher. 4. Zeitlupe (a) Mit der ZEITLUPEN-Taste schalten Sie zwischen unterschiedlichen Zeitlupen-Geschwindigkeiten um: 1/2, 1/3, 1/4, 1/5, 1/6, 1/7, Normalwiedergabe. Mit der PLAY/PAUSE-Taste kehren Sie zur Normalgeschwindigkeit zurück. HINWEIS: Während der Zeitlupe erfolgt keine Tonwiedergabe über die Lautsprecher.
- Seite 66 die mit der REPEAT-Taste umgeschaltet werden: REPEAT OFF/REPEAT 1/ REPEAT DIR/REPEAT ALL. 7. Display Mit der D.DISP-Taste aktivieren Sie das Bildschirmbanner für aktuellen Titel, Kapitel, Spielzeit und weitere Informationen. Für DVD’s (2-seitig): Drücken Sie einmal die D.DISP-Taste zur Anzeige der ersten Seite: Disc Typ Kapitel -/- (aktuell/gesamt) vergangene Spielzeit...
- Seite 67 Für CD, CD-G, HD-CD und MP3/JPEG Discs: Drücken Sie einmal die D.DISP-Taste zur Anzeige der ersten Seite: Disc Typ, Track -/- (aktuell/gesamt), Stummschaltung, Wiederholung, Track Spielzeit. Drücken Sie abschließend die D.DISP-Taste zur Deaktivierung des Banners. 8. Goto Mit dieser Funktion können Sie einen gewünschten Titel/Track oder ein Kapitel aufrufen.
- Seite 68 Mit den ZIFFERN-Tasten 1-9 rufen Sie die entsprechenden Miniaturbilder direkt auf. HINWEIS: Im Discmenü hat die INTRO-Taste keine Funktion. Nach 15 Sekunden wird zum nächsten Track gesprungen. 10. Audio Drücken Sie einmal die AUDIO-Taste zur Anzeige des aktuellen Audiomodus. Drücken Sie erneut die AUDIO-Taste zum Durchlaufen der Audiomodi: Für SVCD und VCD Discs: Stereo-L-R-Auto L-Auto R Für CD, CD-G, HD-CD und MP3 Discs: Stereo-L-R...
-
Seite 69: Mp3/Jpeg Wiedergabe
stehen 6 Modi zur Verfügung, die mit der ZOOM-Taste durchlaufen werden: ZOOM2 - ZOOM3 - ZOOM4 - ZOOM1/2 - ZOOM1/3 - ZOOM1/4 - ZOOM AUS. HINWEIS: Bei ZOOM 2-4 können Sie, um sich das komplette Bild anzuschauen, mit den Navigationstasten hin und her scrollen. - Seite 70 Display aktueller Markierte Datei zur Wieder- aktuellen gabe- Wieder- modus gabe Umschaltbuttons zwischen MP3 und JPEG Wiedergabe Display aktueller Scrollbalken JPEG Umblättern Wiederga bemodus Mit den Navigationstasten wählen Sie aus oder gehen zu einem anderen Verzeichnis oder einer anderen Datei. HINWEIS: Mit den Navigationstasten verschieben Sie die...
-
Seite 71: Einstellungen
10.4 EINSTELLUNGEN Mit der DVD SETUP/EXIT-Taste rufen Sie das SETUP MENU auf. Mit den Navigationstasten wählen Sie ein Untermenü, mit der OK-Taste bestätigen Sie Ihre Auswahl. Drücken die DVD SETUP/EXIT-Taste erneut, um das Menü oder die Untermenüs zu verlassen. HINWEIS: In dieser Anleitung können die Abbildungen vom OSD-Menü, von dem Menü, das auf Ihrem Fernsehbildschirm angezeigt wird, abweichen und ohne vorherige Ankündigung verändert werden. - Seite 72 4:3PS (Normal) Normal Pan & Scan ist die Standardeinstellung der meisten Fernseher. Das Bildseitenverhältnis is 4:3. In dieser Einstellung haben Sie ein Vollbild, es ist jedoch bei DVD Wiedergabe links und rechts beschnitten. 4:3LB (Normal) Normal Letter Box zeigt die DVD Wiedergabe im Original Bildseitenverhältnis, jedoch möglicherweise mit schwarzen Balken oben und unten im Bild.
-
Seite 73: Kindersicherung
Um den PIN-Code zu ändern geben Sie bei entsperrtem Passwort eine neue 4-stellige Zahlenkombination ein. HINWEIS: Bitte notieren Sie sich Ihren neuen PIN-Code! Der PIN-Code wird nicht gelöscht durch Wiederherstellung der Werkseinstellungen! d. KINDERSICHERUNG Die Wiedergabe von einigen bewerteten Discs ist gesperrt. Wählen Sie die entsprechenden Einstellungen zwischen 8 Möglichkeiten von KID SAFE bis ADULT. -
Seite 74: Audio-Ausgang
2. Sprachen Setup Mit den Navigationstasten wählen Sie das Spracheinstellungssymbol und bestätigen mit der OK-Taste. Treffen Sie hier Ihre entsprechende Sprachauswahl. 3. Audio Setup a. AUDIO AUSGANG Mit den Navigationstasten wählen Sie AUDIO OUT und bestätigen mit der OK-Taste. - Seite 75 b. TONE Mit den Navigationstasten stellen Sie den Klang ein. 4. Digital Setup a. DYNAMIK Bei Einstellung des Kompressionsmodus auf AUDIO OUT stellen Sie die Kompressionsrate für die Soundeffekte ein. Bei Einstellung auf FULL ist das Spitzensignal am geringsten, bei Einstellung auf OFF am höchsten. b.
-
Seite 76: Sicherheitshinweise Für Den Umgang Mit Dem Dvd-Player
Einstellungen gemäß nachstehender Tabelle: MODUS LINKER RECHTER LAUTSPRECHER LAUTSPRECHER SEREO STEREO-L STEREO-R L-MONO L-MONO L-MONO R-MONO R-MONO R-MONO MIX-MONO L-MONO+ R-MONO L-MONO+ R-MONO SICHERHEITSHINWEISE FÜR DEN UMGANG MIT DEM DVD-PLAYER Dieses Produkt arbeitet mit einem Laser der Klasse 1. Der unsichtbare Laserstrahl kann zu Beschädigungen des Auges führen. -
Seite 77: Störungen
12. STÖRUNGEN Bei Problemen überprüfen Sie bitte zunächst das Gerät anhand unten stehender Tabelle, bevor Sie sich an den Kundendienst wenden. Reparaturen Eingriffe dürfen durch einen autorisierten Kundendienst durchgeführt werden. a. DVD Player PROBLEM URSACHE LÖSUNGSVORSCHLAG Überprüfen Sie die Falscher oder loser Anschluss. Anschlüsse. - Seite 78 Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist. Erhöhen Sie die Lautstärke. Heben Sie die Stummschaltung auf. Kein Ton Vergewissern Sie sich, dass das Soundsystem korrekt eingestellt ist. Vergewissern Sie sich, dass das AV Kabel korrekt angeschlossen ist. Vergewissern Sie sich, dass das Gerät korrekt Farbabweichungen angeschlossen ist.
-
Seite 79: Hinweise
12.1 HINWEISE (1) Bitte lesen Inbetriebnahme Gerätes Bedienungsanleitung aufmerksam durch. (2) Zum vollständigen Ausschalten des Geräts drücken Sie bitte die POWER-Taste und ziehen den Netzstecker. (3) Drücken Sie bei Nichtbenutzung keine Tasten. Trennen Sie das Gerät komplett von der Stromversorgung und entnehmen bei längerer Nichtbenutzung auch die Batterien aus der Fernbedienung. - Seite 80 2). Reinigung von CD’s und DVD’s Wischen Sie CD’s und DVD’s immer von innen nach außen ab. Keinesfalls Lösungsmittel Alkohol, Ammoniak oder Anti-Statik-Sprays benutzen! !!!! Wichtiger Hinweis !!!! HINWEIS ZU DEN USB-SPEICHERMEDIEN: Diese Gerät ist nach dem letzten Stand der technischen Entwicklungen im USB-Bereich entwickelt worden.
-
Seite 81: Spezifikationen
12.3 SPEZIFIKATIONEN Bildschirmgröße 32 Zoll Bildseitenverhältnis 16:9 Auflösung 1920 x 1080 Kontrastverhältnis 3600:1 Helligkeit 300 cd/m² Farben 16.7M colors Betrachtungswinkel 178° (horizontal) / 178° (vertikal) Reaktionszeit 8 ms Lebenserwartung Leuchtkörper 50.000 Stunden Video Farbsystem PAL/NTSC3.58/NTSC4.43 TV Standard PAL / SECAM B/G, D/K, I, L/L TV Senderwahl Automatische Voreinstellung TV Funktion... -
Seite 82: Bildschirmauflösungen (Nur Vga)
12.4 BILDSCHIRMAUFLÖSUNGEN (NUR VGA) Horizontal Freq. Vertical Freq. Modus Auflösung (KHz) (Hz) 640X350 31.469 70.086 720X400 31.469 70.087 640X480 35.000 66.667 832X624 49.726 74.551 1152X870 68.681 75.062 720X576 35.910 59.950 1152X864 53.783 59.959 VESA CVT 1280X720 56.456 74.777 1280X960 75.231 74.857 640X480 31.469... -
Seite 83: Entsorgung
1. Nicht gelistete Modi können möglicherweise unterstützt werden. Für das beste Ergebnis, wählen Sie einen Modus aus der Tabelle aus. 2. Ihnen stehen 13 mit Windows kompatible Modi zur Verfügung. 3. Bildstörungen können durch Signale der Grafikkarte hervorgerufen werden, die nicht den Standards entspricht. Dies ist keine Fehlfunktion. Ändern Sie die automatische Einstellung oder ändern Sie die Bildfrequenz. -
Seite 84: Batterie-Entsorgungshinweis
BATTERIE-ENTSORGUNGSHINWEIS Batterien und Akkus dürfen nicht in den Hausmüll! Jeder Verbraucher ist gesetzlich verpflichtet, alle Batterien und Akkus, egal ob sie Schadstoffe* enthalten oder nicht, bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. BATTERIEN UND AKKUS BITTE NUR IM ENTLADENEN ZUSTAND ABGEBEN! *) GEKENNZEICHNET MIT :... -
Seite 85: Garantie
Gebrauch, durch den Gebrauch von nicht originalen Ersatzteilen, ungeeigneter Verpackung oder aus irgendeinem Grund verursacht werden, die den “Reflexion“ Produkten nicht zuzuschreiben sind. Beachten Sie unbedingt die Warnhinweise in der Bedienungsanleitung. Im Garantiefall senden Sie das System in der Originalverpackung, mit komplettem Zubehör und mit Kopie Ihres Kaufbeleges frei Haus...
