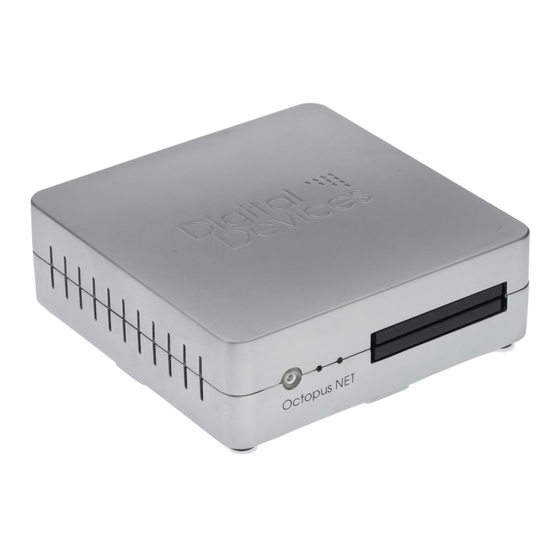

Inhaltszusammenfassung für Digital Devices Octopus Net Series

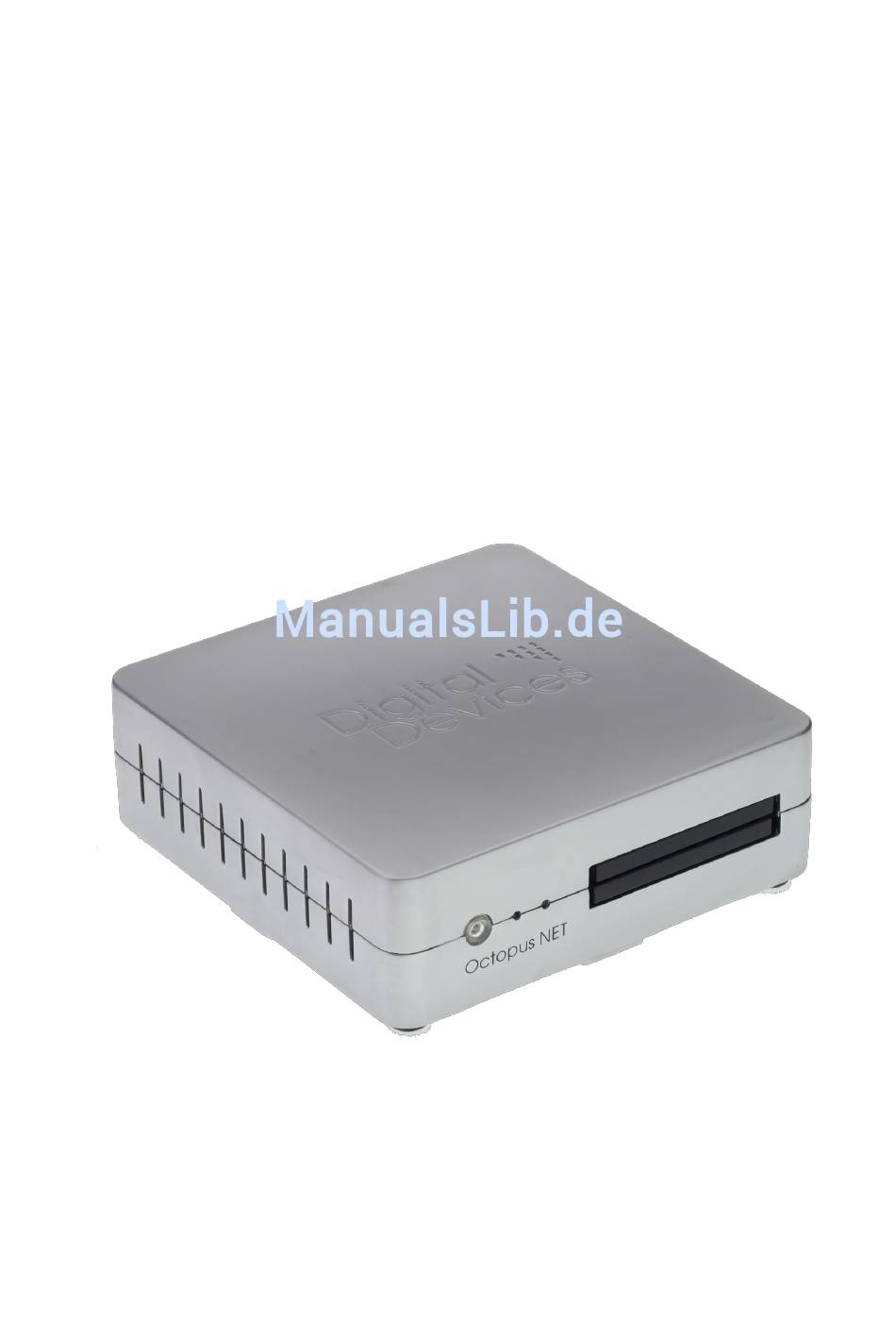

- Seite 1 Octopus Net Series HANDBUCH Stand: V 1.12 vom 18.11.2014...
- Seite 2 Bestimmungen zu verbreiten und/oder zu verändern. Sie können eine Kopie des entsprechenden Quellcodes für die Binaries der GPL Software (die „GPL-Quelldateien“) beziehen, indem Sie diese unter Angabe Ihres Namens und Anschrift bei Digital Devices anfordern. Verwenden Sie zur Anfrage entweder GPL@digitaldevices.de oder Digital Devices GmbH, Möwestr. 45a, D-81827 München als Anschrift.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitsvorschriften & Hinweise Allgemeine Hinweise … Seite 6 Betriebssicherheit … Seite 6 Aufstellungsort … Seite 6 Elektromagnetische Verträglichkeit … Seite 7 Reinigung … Seite 7 Datensicherung … Seite 7 2. Octopus Net im Überblick … Seite 7 SAT>IP Protokoll …... - Seite 4 5. Octopus Net … Seite 13 Erster Start … Seite 13 5.2. Anschluss … Seite 14 5.3. Inbetriebnahme … Seite 15 Konfigurationsmenü … Seite 15 5.4.1 Überblick … Seite 16 5.4.2 Statusinformationen … Seite 17 5.4.3 Konfigurationen … Seite 18 5.4.3.1 System Settings …...
- Seite 5 … Seite 34 Austausch der Twin-Tuner … Seite 36 7. FAQ zur Octopus Net … Seite 36 8. Statusanzeige … Seite 37 9. Digital Devices … Seite 37 Produktportfolio … Seite 37 Serviceinformationen … Seite 38 Ihre Notizen … Seite 38...
-
Seite 6: Sicherheitsvorschriften & Hinweise
1. Sicherheitsvorschriften & Hinweise 1.1 Allgemeine Hinweise Bitte lesen und befolgen Sie diese Sicherheitshinweise. So sorgen Sie für einen zuverlässigen Betrieb und eine lange Haltbarkeit Ihre Octopus Net. Bewahren Sie diese Bedienungsanleitung in greifbarer Nähe der Octopus Net auf, um ... -
Seite 7: Elektromagnetische Verträglichkeit
1.4 Elektromagnetische Verträglichkeit Die Richtlinien für elektromagnetische Verträglichkeit (EMV) müssen beim Anschluss der Octopus Net eingehalten werden. Um Funktionsstörungen und Datenverluste zu vermeiden, sollten Sie einen Mindestabstand von einem Meter zu hochfrequenten und magnetischen Störquellen (TV-Gerät, Mobiltelefon, Lautsprecherboxen usw.) einhalten 1.5 Reinigung Die Octopus Net nur mit einem weichen, trockenen Tuch abwischen ... -
Seite 8: Octopus Net Server
Programmen über das lokale Netzwerk versorgt werden. Das ermöglicht Satellitenfernsehen in bester Qualität auch auf Geräten, die keinen integrierten Satellitenempfänger haben. Satellitensignale können dabei über jede IP-Infrastruktur transportiert werden, auch z.B. über WLAN. Auch die Verteilung des Satellitensignals auf mehrere Fernsehgeräte wird erheblich vereinfacht. -
Seite 9: Allgemeines
Umgebungen betragen, die WLAN Umgebungen nach dem N Standard (300 MBit) ausgestattet sein. 3. Allgemeines 3.1 Lieferumfang Digital Devices Octopus Net SAT>IP Netzwerktuner Octopus Net, extern (Netzwerktuner, 5 Port Switch, Gehäuse) integrierte DD DuoFlex Twin-Tuner Erweiterung (Tuner Ausstattung je nach Modell) ... -
Seite 10: Beschreibung
Allgemein: Ein/Aus-Schalter Stromversorgung per externen 12V Netzteil, 220V 50-60Hz Betrieb maximal: 12 Watt (4 Tuner) ohne LNB Strom Temperaturbereich: -10 bis 50 Grad Wandhalterung Abmessungen B x H x T : 45 x 127 x 127 mm ... - Seite 11 Rückansicht der Octopus Net (4 Tuner DVB-S2 Version) 5 Port Gigabit Ethernet Ports 2. TV-Tuner 1 bis 4 (je nach Modell) 3. Resetknopf 4. Netzanschluss für externes Netzteil Halterung für Wandmontage...
-
Seite 12: Inbetriebnahme
Ein Vorteil der Octopus NET ist die modulare Bauweise und Erweiterungsfähigkeit um weitere Tunermodule. Als Tuner kommen, je nach Modelltyp die DuoFlex S2 (DVB-S/S2) und DuoFlex C/C2/T/T2 (DVB-C / DVB-C2 / DVB-T / DVB-T2) Serie von Digital Devices zum Einsatz. Technischen Spezifikationen der verschiedenen Tunermodule und des Common Interface: 4.2.1 DVB-S/S2... -
Seite 13: Dvb-C/C2 Und Dvb-T/T2
4.2.2 DVB-C/C2 und DVB-T/T2 Terrestrische Merkmale (DuoFlex C/C2/T/T2): Twin Tuner DVB-C Merkmale: Twin Tuner DVB-T/T2 Merkmale: • Frequenzbereich: 51-858 MHz • Frequenzbereich: 49-861MHz, 2k&8k • Alle Modulations- und Codearten nach OFDM DVB-C Spezifikation • Alle Modulationsarten nach DVB-T • Symbolraten von 0,87 bis 6,9 MBaud und DVB-T2 Spezifikation •... -
Seite 14: Octopus Net
5. Octopus Net 5.1 Erster Start Packen Sie Ihre Octopus Net aus und prüfen die Vollzähligkeit aller Komponenten. Bei Fragen wenden Sie sich umgehend an den Support des Herstellers. 5.2. Anschluss Entfernen Sie von der Octopus Net zuerst alle Schutzfolien und Verpackungshilfen vom Gerät. Stellen Sie das Gerät auf eine waagerechte und schmutzfreie Oberfläche. -
Seite 15: Inbetriebnahme
Antennenkabel mit dem Eingang der Octopus Net Twin-Tuner Karte (IEC Buchse). Der Ausgang der Twin-Tuner Karte (IEC Stecker) kann zur Versorgung weitere Geräte (z.B. TV oder Digital Devices Produkte) genutzt werden, wenn die Octopus NET in Betrieb ist. Der eingebaute Verstärker sorgt dafür dass ein Signal ohne Verluste weitergegeben wird. -
Seite 16: Überblick
5.4.1 Überblick Die Konfiguration der Octopus Net erfolgt durch ein Web-Interface. Die Octopus Net meldet sich im Netzwerk mit dem Namen "OctopusNet". Der Aufruf der Konfigurationsoberfläche kann auf folgenden Wegen erfolgen: Zugriff unter Windows 7/8: Öffnen Sie auf dem Desktop "Computer" und wählen dort den Punkt "Netzwerk". Die Octopus Net wird unter dem Namen "OctopusNet"... -
Seite 17: Statusinformationen
5.4.2 Statusinformationen Beim Aufruf der Konfigurationsoberfläche erhalten sie die Information der Firmwareversion Ihrer Octopus Net. Unter dem Menüpunkt "Home" erhalten Sie weitere Informationen zu Ihrem Gerät. FW Date: Datum der installierten Firmwareversion Linux: Versionsnummer des installierten Linuxkernels SAT>IP Server: Versionsnummer des Octopus SAT>IP Servers FPGA: Versionsnummer des FPGA Boot ID:... -
Seite 18: Konfigurationen
Eingriff erfolgen übernehmen wir keine Garantie.) 5.4.3.2 LNB Settings Diesen Menüpunkt sollten Sie nur auf Anweisung des Digital Devices Support abändern, da durch Veränderungen in diesem Menüpunkt der SAT Empfang ggf. gestört werden kann. Nach der Aktivierung der manuellen LNB Konfiguration können Sie direkt eine Anpassung an Ihre Umgebung vornehmen. -
Seite 19: Unicable Settings
5.4.3.3 Unicable Settings Unicable ist nur bei der Nutzung mit einem DVB- S/S2 Modell verfügbar. Für Unter- stützung Unicable Einstel- lungen im Menü Unicable Settings, benötigen Unicabel taugliche Hardware... -
Seite 20: Ci Settings
(Unicabel LNB und/oder Unicable Multiswitch). Für die Installation dieser Zusatzkomponenten nutzen Sie bitte die Handbücher des jeweiligen Herstellers. Durch die Aktivierung des Menüpunktes "Enable Unicable (EN50494)" können Sie die Zuordnung der Unicable Channel zu den jeweiligen Tunern vornehmen. Eine doppelte Nutzung von Unicable Channels ist nicht möglich. - Seite 21 sind. Fügen Sie die Sender der rechten Liste hinzu, welche Sie in Ihrer M3U, XSPF Liste (XSPF erweitertes Dateiformat für VLC) oder Browser TV (DMS Server) haben möchten. Für die Übernahme der Sender stehen Ihnen die Übernahme Optionen: Auto CI, CI1 und CI2 zur Verfügung: Auto CI (Standard): Es wird beim Aufruf des Senders automatisch das nächstfreie CI zum ...
- Seite 22 Wählen Sie nach dem Hinzufügen der Sender die Speicheroption „Octopus Net Browser TV Liste“ aus um eine Channel Datei zu erzeugen. Diese Channel Datei muss zusammen mit einer sourcelist.csv in ein ZIP oder RAR Archiv gepackt werden. Die Sourcelist.csv kann mit einem Texteditor erstellt oder bearbeitet werden und hat folgenden Aufbau: KEY,CSVFILE,NAME,SYSTEM,SRC "a19e","ChannelList","Astra 19.2...
- Seite 23 Anschließend müssen Sie den DMS Server der Octopus Net, mit einem Klick auf die Schaltfläche „Restart DMS“ neu starten. Im Anschluss steht Ihnen unter „Browser TV“ die geladene Channel List zur Verfügung. Bereits vorgefertigte Channel Lists, stehen Ihnen auch im Download Bereich auf unsere Webseite zur Verfügung unter: http://www.Digital-Devices.de Request Information zu RTSP Links mit CI Parameter...
-
Seite 24: Upnp Settings
5.4.3.5 UPnP Settings Mit einem Firmwareupdate wird diese Kategorie später verfügbar sein, eine aktuelle Version des Handbuches finden Sie jederzeit auf unserer Webseite unter www.Digital-Devices.de. 5.4.3.6 Multicast Setup Multicast erlaubt das Streamen eines Transponders oder einzelner Kanäle eines Transponders in ein Netzwerk. - Seite 25 Über den Punkt „Browse“ kann eine selbst erstellte Datei in die Octopus NET geladen und per Upload und Enable automatisch aktiviert werden. Per „Disable“ deaktiviere man den Multicast wieder. Das Digital Devices Octopus Cast Tool hilft am PC eine solche individuelle Multicast Konfiguration zusammenzustellen...
-
Seite 26: Channel Lists
Unter dem Menüpunkt „Stream Status“ sieht man nun das ein permanenter Datenstrom geschickt wird. Ob dies von einem User/Programm anschaut/genutzt wird oder nicht, ist dabei egal. Die anderen Kanäle werden per IGMP V3 erst dann aktiv, wenn Sie angefordert werden. Mit dem Menüpunkt „M3U List“, kann per Download eine M3U Liste der aktiven Konfiguration heruntergeladen werden. -
Seite 27: Update
Das Digital Devices Octopus Cast Tool hilft am PC eine solche persönliche „User Channel Database“ zusammenzustellen (Download unter www.Digital-Devices.de). Eine Dokumentation steht innerhalb des Tools zur Verfügung. Nach einem Upload einer solchen angepassten „User Channel Database“ und einem Neustart der Octopus Net stehen diese sofort zur Verfügung. -
Seite 28: Zugriff Per Client
Bitte beachten: Während des Updates kann die Octopus Net NICHT von Clients genutzt werden. Die Verbindung zu eventuell aktiven Clients im Modus Live-TV oder Aufnahme, werden unterbrochen. Nach dem anklicken des Buttons "Update" wird nun der Download durchgeführt, die Firmware aktualisiert und im Anschluss die Octopus Net neu gestartet. -
Seite 29: Zugriff Per Windows
Bildquelle: Elgato.com Installieren Sie auf Ihrem Tablet/Smartphone die aktuelle Version der "Elgato SAT>IP" App. Beim ersten Start erkennt die App die Octopus Net automatisch. Nach einem Sendersuchlauf (Menüpunkt Einstellungen - Sender suchen") sind alle unverschlüsselten SD-Sender in der App nutzbar. Bildquelle: Elgato.com 5.5.2 Zugriff per Windows Installieren Sie auf Ihrem Windows Device einen SAT>IP konformen Client. - Seite 30 Beispiel einer Konfiguration unter Windows XP/7/8 für die Software Digital Devices TV: Die Software Digital Devices TV liegt jeder Octopus Net kostenfrei bei. Nach Installation Digital Devices Software, öffnen Menü "Einstellungen/Optionen" und wählen den Punkt "Hardware". Überprüfen Sie die automatische Erkennung der Octopus Net (Eintrag unter Gerät: "RTSP Network Devices").
- Seite 31 Im Menüpunkt "Settings" können Sie die Netzwerkparameter der erkannten Octopus Net ablesen und ggf. korrigieren. Änderungen an diesen Einstellungen sollten Sie nur in Absprache mit unserem Support tätigen. Nutzer von DVB-S/S2 können mit den vorinstallierten Transponderlisten sofort Live-TV nutzen. Beachten Sie: Nutzer von DVB-C/C2 und DVB-T/T2 müssen noch einen Sendersuchlauf durchführen.
-
Seite 32: Zugriff Per Linux
Über den Button "Öffne Kanalliste" oder per "rechte Maustaste" können Sie auf die Kanalliste sowie weitere Funktionen zugreifen. Für weitere Einstellungen von Digital Devices TV nutzen Sie bitte das Handbuch. 5.5.3 Zugriff per Linux Sie können unter dem Betriebssystem Linux per verschiedenen SAT>IP fähigen Softwareclients die Octopus Net nutzen. -
Seite 33: Betriebszustände
Varianten herausgestellt. (BrowserTV auf Desktop OS und iPad) 5.5.6 TV per M3U Listen Mit dem Digital Devices Octopus Cast Tool kann am PC eine persönliche M3U Liste erstellt werden (Download unter www.Digital-Devices.de) und unter zahlreichen RTSP tauglichen Softwareprodukten genutzt werden. -
Seite 34: Kaskadierter Betrieb
Auch SAT>IP Server anderer Hersteller können mit der Octopus Net parallel genutzt werden. 5.6.2 Kaskadierter Betrieb Mehrere Octopus Net Netzwerktuner können in einem Netzwerk aktiv sein. 5.6.3 StandBy Betrieb Die Octopus Net besitzt die automatische Stromsparfunktion. Wird kein Tuner genutzt, verbrauchen diese keinen Strom und die Octopus Net benötigt noch etwa 3,5 Watt. - Seite 35 Nutzen Sie kein spitzes Werkzeug! Wenn Sie sich nicht sicher sind, lassen Sie diese Arbeiten von einem Fachmann ausführen. Beschädigungen die durch unsachgemäßes Öffnen entstehen sind nicht von der Garantie und Gewährleistung abgedeckt. Sie schauen nun direkt auf die beiden Halterungen der Twin-Tuner Erweiterungen. Stecken Sie an die DuoFlex Twin-Tuner Erweiterung das Flachbandkabel (Datenverbindung) und den...
-
Seite 36: Austausch Der Twin-Tuner
6.2 Austausch Twin-Tuner Lösen Sie die 4 Schrauben am Boden der Octopus Net. Öffnen Sie dann vorsichtig und ohne spitzem Werkzeug die Octopus Net an der Markierung "Pull upward". Sie schauen dann direkt auf die beiden Halterungen der Twin-Tuner Erweiterungen. Sie können nun vorhandene Twin-Tuner ausbauen und durch ein alternatives Modell ersetzen. -
Seite 37: Statusanzeige
Richtlinien und Anforderungen in Bezug auf Qualität und Umweltstandards. 9.1 Produktportfolio Basisprodukt zahlreicher Digital Devices Lösungen sind die Produkte der Cine Serie. Als Twin- Tuner mit Erweiterbarkeit um weitere Twin-Tuner sowie CI Erweiterungen, sind zahlreiche Situationen für PCI Express Umgebungen zusammenstellbar. Dabei ist die treiberseitige Unterstützung von Unicable (nur DVB-S/S2), die Windows Media Center Unterstützung für DVB-... -
Seite 38: Serviceinformationen
Kombinationsfähigkeit im DVB-Portfolio für den PC-Markt. Entdecken Sie die Welt von Digital Devices unter www.digitaldevices.de ! 9.2 Serviceinformationen In Servicefällen wenden Sie sich bitte an unseren Support unter support.digital-devices.de. Sie können uns gern auch per Telefon und eMail erreichen.
