20

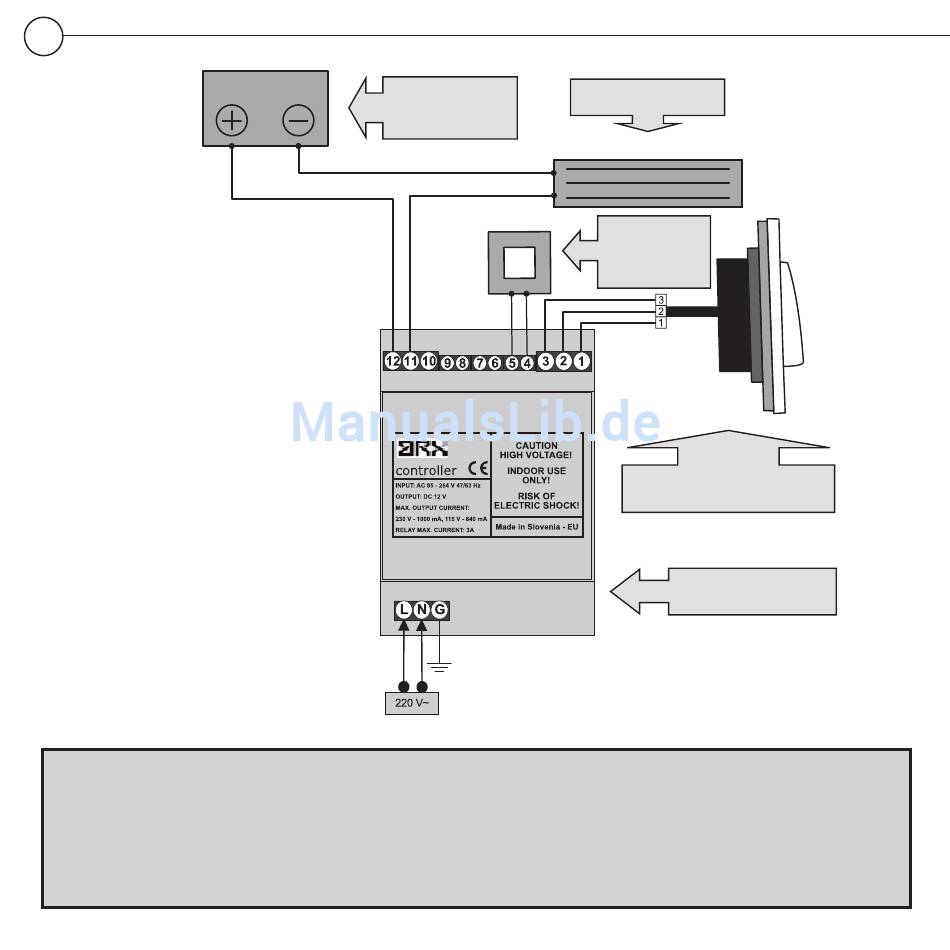

DIAGRAMM 4
Diagramm 4. stellt den Anschluss eines Lesers mit einem Magnetschloss dar. Der Türoffnungstaster muss
hier angeschlossen sein, um das Magnetschloss während des Verlassens auszuschalten. Nur Relais 1
kann als Option über den Taster geschaltet werden (Kontakt 11 zentral; Kontakt 12 normal geschlossen).
Magnetschlösser werden in Glastüren verwendet und benötigen konstante duchgeschaltete Spannung
im Verriegelungszustand und abgeschaltete Spannung im offenen Zustand. Aufgrund der höheren
Stromaufnahme des Magnetschlosses ist ein zusätzliches externes Netzteil anzuschließen.
ZUSÄTZLICHES
NETZTEIL
MAGNETSCHLOSS
TÜRÖFFNUNGS-
TASTER
(OPTIONAL)
AUßENEINHEIT
INNENEINHEIT
