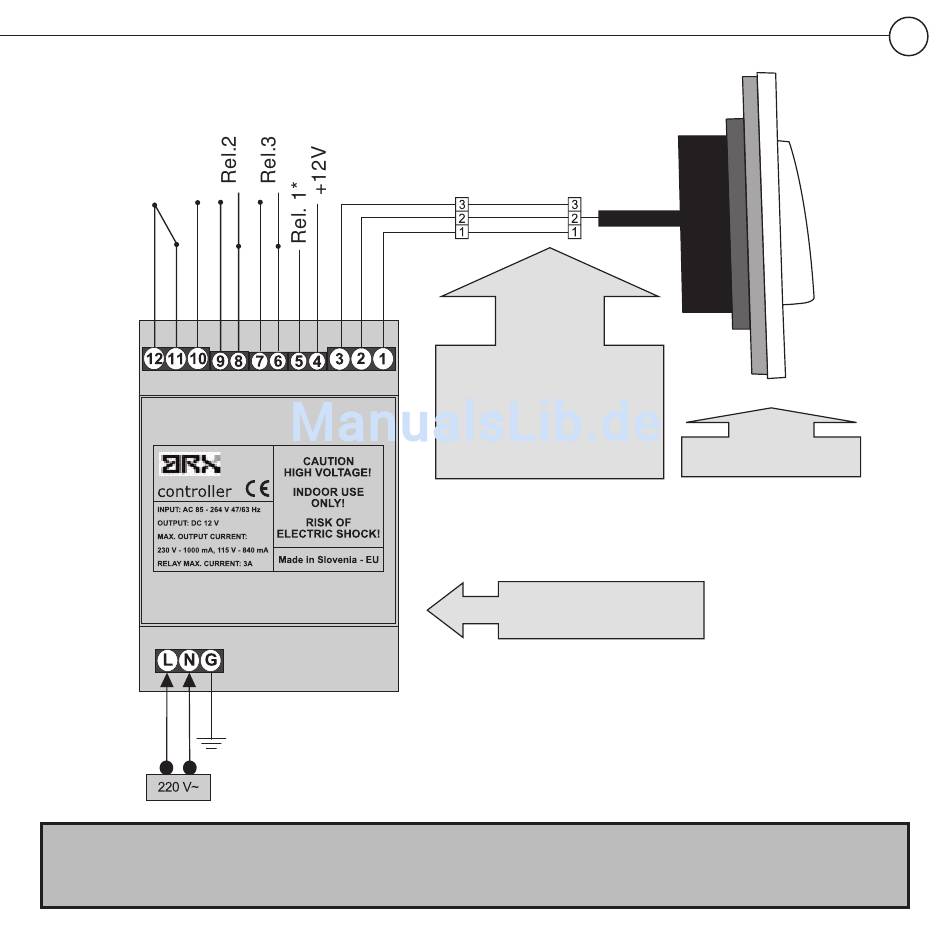

11. ANSCHLUSSPLAN
DIAGRAMM 1
Rel.1
Rel.1*:
Relais 1 ist aktiv, sofern der Anschlusskontakt 5 an + 12 VDC angeschlossen ist. Zum Beispiel kann ein
Türöffnungstaster an den Kontakten 4/5 angeschlossen sein.
Die Signalnummern 1, 2, 3
sind auf der schwarzen
Anschlussleitung der
Außeneineit gekennzeichnet.
Bis zu 3 externe Einheiten
können an den Leitungen
1, 2, 3 angeschlossen sein
INNENEINHEIT
AUßENEINHEIT
