DIAGRAMM 3
AKTIVIERUNG
„STILLER
ALARM"

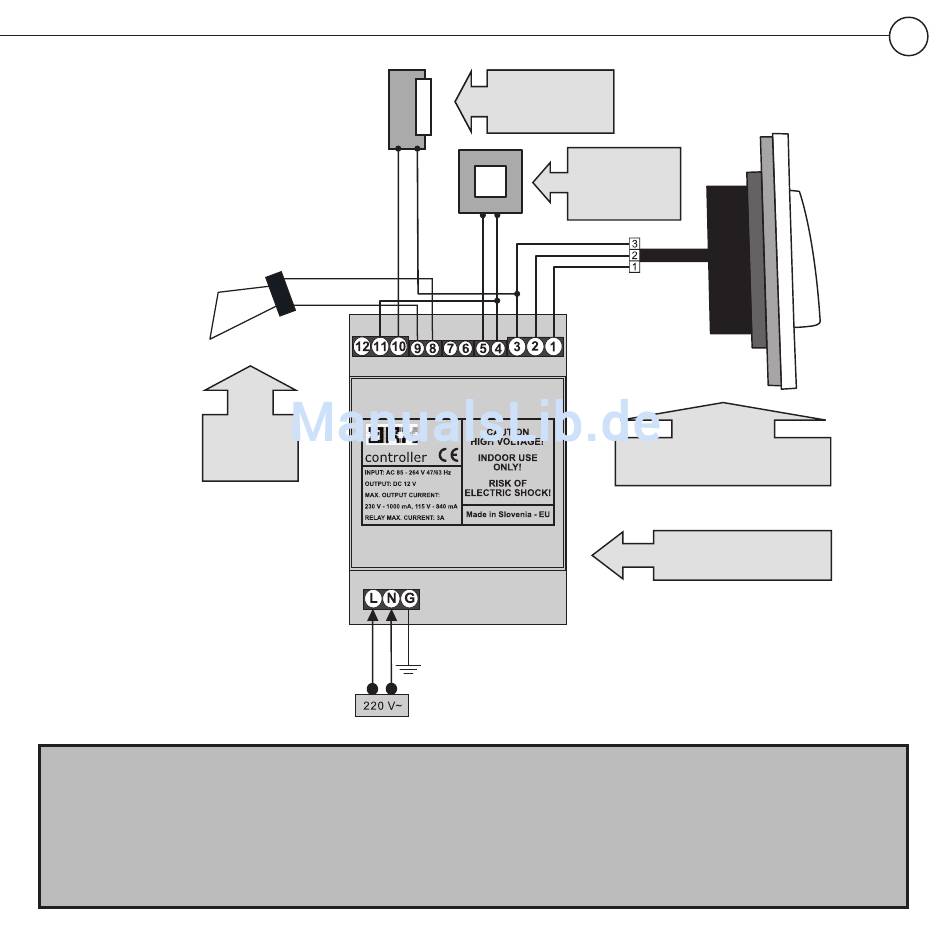

Diagramm 3. stellt den Anschluss eines Lesers mit einem elektrischen Schloss und gleichzeitigem Anschluss der Funktion
„Stiller Alarm" dar. In diesem Fall ist das Schloss über die ARX-Inneneinheit mit
Spannung versorgt und benötigt weniger als 500 mA Stromaufnahme.
Sofern das Schloss eine Stromaufnahme > 500 mA erfordert, ist ein zusätzliches externes Netzteil notwendig (siehe
Diagramm 4/5 und Kapitel Zubehör). Als Option kann eine Türöffnungsfunktion zwischen den Kontakten 4 und 5
angeschlossen sein. Über das Relais Nr. 2 (Kontakte 8/9) ist die Funktion „Stiller Alarm", z. B. über eine Hupe oder Alar-
manlage angeschlossen, sofern z. B. eine solche Funktion von einer installierten Alarmanlage unterstützt wird.
ELEKTRISCHES
SCHLOSS
TÜRÖFFNUNGS-
TASTER
(OPTIONAL)
AUßENEINHEIT
INNENEINHEIT
19
