Nice UST1 Installationsanleitung Seite 12

FC-giù
FC-aperto
Prefinecorsa
12 – Deutsch

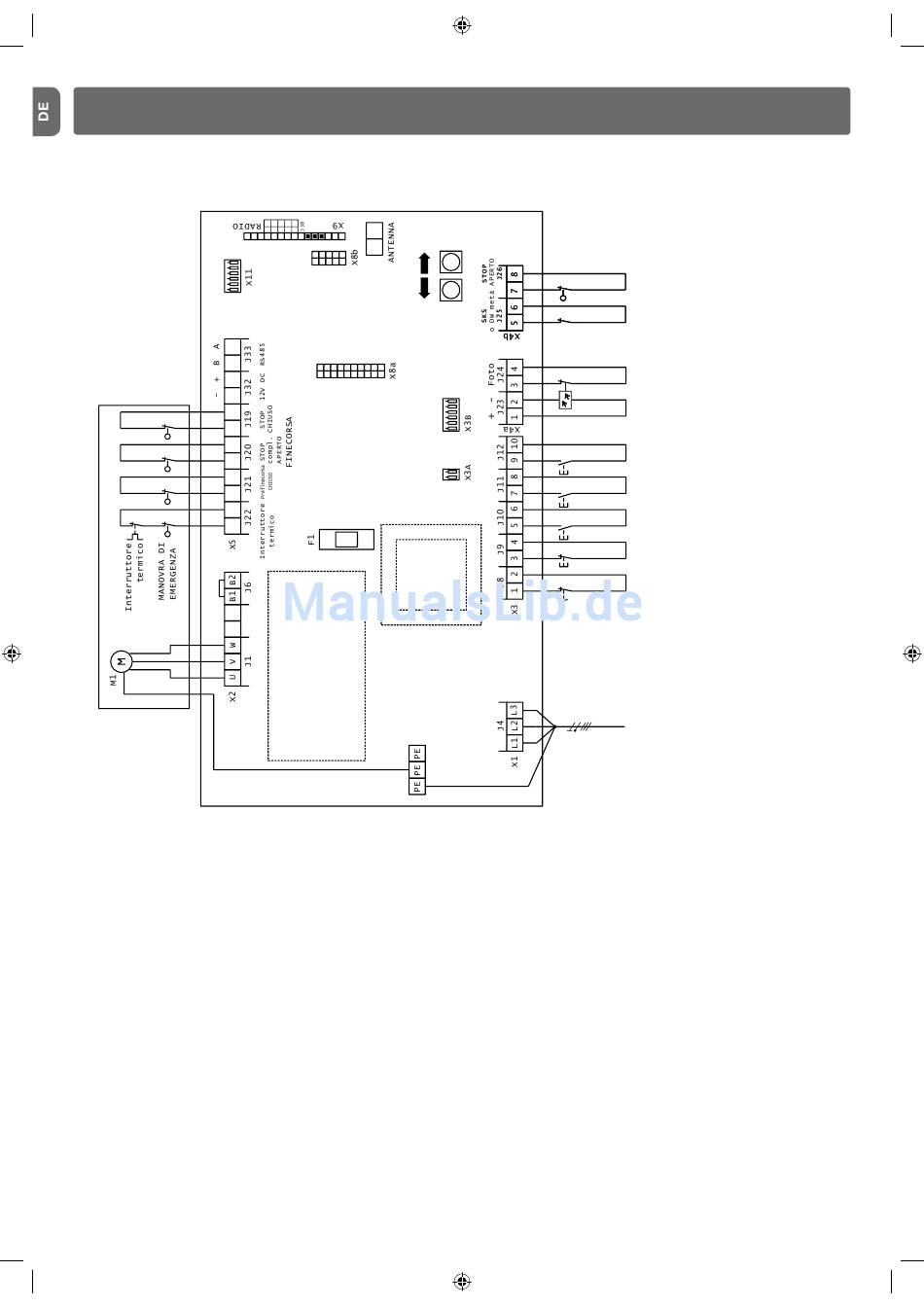

ANSCHLUSSPLAN UST1
APERTO
CHIUSO
FUSIBILE
T600mA
Trasformatore
PROTEZIONE
Legende - Anschlüsse auf Platine
S2 Hauptschütz
S1 Schütz ZU/AUF
J1 Motor
SW1 Einstelltaster AUF
SW2 Einstelltaster ZU
LS metà altezza porta
T1 Transformator
Barra di sicurezza S
J6 Schlupftürkontakt (Öffner) /
Einzugsicherung
Barriera fotoelettrica
J8 Not-Aus (Öffner)
J9 Taster STOP (Öffner)
J10 Taster AUF (Schließer)
J11 Taster Impuls (Schließer)
J12 Taster ZU (Schließer)
J19 Endschalter ZU (Öffner)
CHIUSO
J20 Endschalter AUF (Öffner)
J21 Zusatzendschalter ZU
IMPULSO
(Vorendschalter)
APERTO J22 Sicherheitskreis (Öffner)
J24 Durchfahrt Lichtschranke
STOP
(Öffner)
J25 Schließkantensicherung
ARRESTO DI
J26 Endschalter Teilöffnung
EMERGENZA
(Öffner)
X1 Klemmleiste Netz
X2 Steckklemme Motor
X3 Steckklemme Befehlsgeräte
X3A Steckleiste für
Schlüsselschalter
380-415V
X3B Steckleiste für 3-fach-Taster
N/PE
X4a Steckklemme
Durchfahrtlichtschranke
X4b Steckklemme
Sicherheitselemente
X5 Steckklemme Endschalter
X8a Steckleiste für Steckmodule
(20-polig)
X8b Steckleiste für Steckmodule
(10-polig)
X9 Steckleiste für Funkempfänger
X11 Steckleiste für Bremsrelais
