Die Frontplatten der Module

Zu den AGFEO Standard Modulen benötigen Sie passende Frontplatten, damit die Anschlüsse der
Module auf das Patchfeld geführt werden können. Sie können auf der Rückseite der Frontplatten
erkennen, für welches Modul die jeweilige Frontplatte bestimmt ist. Neben dem Modulnamen des
zur Frontplatte gehörenden Moduls befindet sich ein Lötpunkt. Die rot markierten Adern an den
Steckern der Frontplatte zeigen Pin 1 an.
Wenn an einem Modul ein schaltbarer S0-Bus umgeschaltet wird, so
muß die Frontplatte durch umstecken eines Jumpers darauf einge-
stellt werden. Im Auslieferungszustand sind die Frontplatten auf „in-
tern" gejumpert, die Pins 1 und 2 sind verbunden. Um auf „extern"
umzustellen, müssen die Pins 2 und 3 verbunden werden. Die Jumper
sind den entsprechenden S0s räumlich zugeordnet.

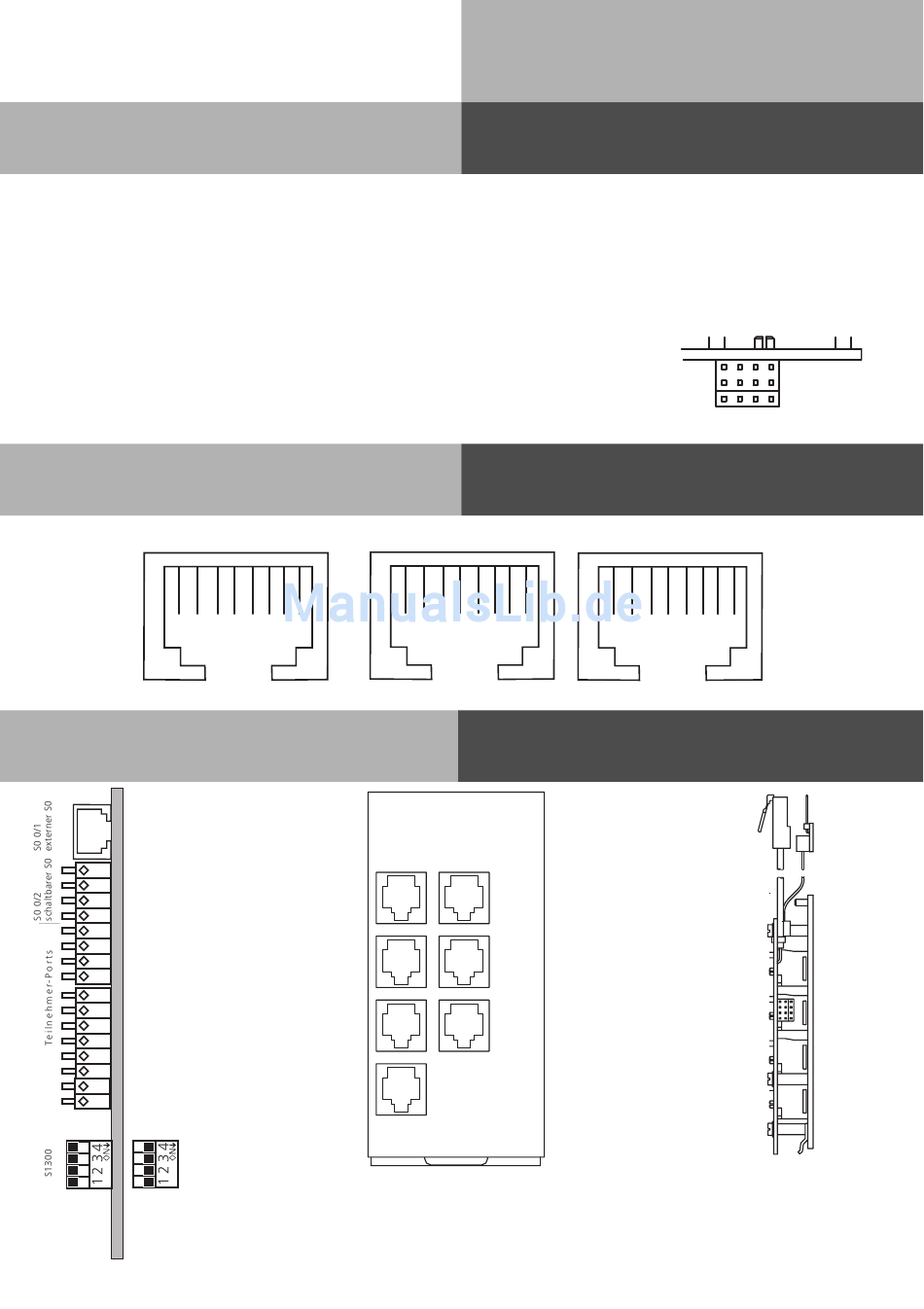

Die Belegung der Patchbuchsen

Anschlussbelegung am Analogport

Die Frontplatte des Verbindungsmoduls

Pin1 Stecker 1
Pin1 Stecker 2
interner S0
externer S0
8
Anschlussbelegung am externen S0
Da
Db Lb La
externer S0
schaltbarer S0
Vario Port
Vario Port
Anschlussbelegung am internen S0
a2 a1 b1
b2
analog Port
Leiterplatte
Pin 1
Pin 2
Pin 3
a2 a1 b1
b2
Frontplatten
Frontplatten
Rückseite
Vorderseite
Jumper für
schaltbaren
S0
