Schnellstartanleitung

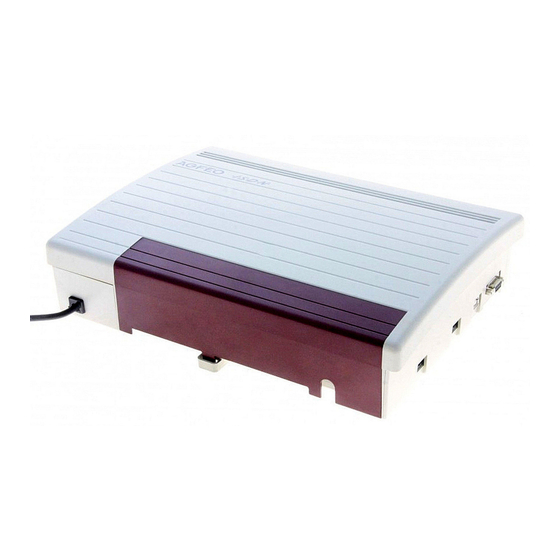

AS 151 plus, AS 181 plus, AS 181 plus EIB,
AS 281 All-In-One, AS 35, AS 35 All-In-One
1) Anlage in Betrieb nehmen
Analog-Port 2 (TAE-Buchse 2)
Nur AS 151 plus, 181 plus & 181 plus EIB
Analog-Port 1 (TAE-Buchse 1)
Nur AS 151 plus, 181 plus & 181 plus EIB
Anschlussfeld öffnen
- Stellen Sie sicher, dass das Kommunikationssystem keine Verbindung zum Stromnetz
hat!
- Öffnen Sie die Anschlussfeld-Abdeckung ihres Kommunikationssystems (Abbildung oben)
- Die Anschlussbelegung fi nden Sie auf der Innenseite der Abdeckung.
- Schließen Sie das Kommunikationssystem an das Telekommunikationsnetz an.
- Schließen Sie die Telefone wie gewünscht an.
- Stellen Sie die Stromversorgung her.
- Schließen Sie das mitgelieferte PC-Kabel (USB oder RS 232) an Ihrem Kommunikations-
system an.
ACHTUNG: Stellen Sie noch keine Verbindung zu Ihrem Computer her!
Beachten Sie beim Anschließen der ISDN-Anschlüsse des Kommunikationssystems den
Auslieferungszustand:
AS 151 plus, AS 181 plus: S0-1 fest extern, S0-2 schaltbar auf intern geschaltet
AS 181 plus EIB: S0-1 fest extern, S0-2 schaltbar auf intern geschaltet
AS 281 All-In-One: S0-1 schaltbar auf intern geschaltet
AS 35: S0-1 fest extern, S0-2 bis S0-4 schaltbar auf intern geschaltet
AS 35 All-In-One: S0-1 und S0-2 schaltbar auf intern geschaltet
Hinweise zu analogen Telefonen:
An analoge Telefone mit Anzeige der Rufnummer des Anrufers übermittelt die TK-Anlage die
Rufnummer (CLIP-Funktion), sofern diese vom Anrufer übermittelt wird.
Zur optimalen Nutzung aller Funktionen, sollten die Endgeräte auf Tonwahl (MFV) eingestellt
sein und über eine Flash-, * - und # -Taste verfügen. Die TK-Anlage erkennt im Ausliefe-
rungszustand eine Flashzeit von 50 - 200 ms.
Sie können auch Endgeräte mit Impulswahl (IWV) anschließen. Die TK-Anlage erkennt das
Wahlverfahren selbständig. An einem Endgerät mit IWV wählen Sie nach dem Anschließen
erstmalig eine Ziffer größer 1.
Hinweise zur Umstellung des Wahlverfahrens und der Flashzeit der Telefone entnehmen Sie
bitte den Unterlagen der Telefone. Sie können in die TAE-Buchsen TAE-Stecker mit N- oder
F-Codierung stecken.
Sicherheitshinweise:
- Aufbau und Wartung der Anlage nur durch geschultes Fachpersonal!
- Achtung! Die TK-Anlage muss elektrisch geerdet sein. Schließen Sie daher den
Euro-Schutzkontaktstecker des Netzkabels nur an eine fachgerecht verlegte, geerdete
Steckdose (Schutzkontakt-Steckdose) an, um eine Gefährdung von Personen und Sachen
RS 232 Anschluss
auszuschließen! Diese Steckdose muss nahe der TK-Anlage angebracht sein.
USB-Anschluß - Während eines Gewitters dürfen Sie Anschlussleitungen weder anschließen noch lösen.
- Verlegen Sie die Anschlussleitungen so, daß niemand darauf treten oder darüber
stolpern kann.
- Ziehen Sie den Netzstecker, bevor Sie die Anschlussfeldabdeckung entfernen.
- Ziehen Sie zum Ausschalten der TK-Anlage den 230 V- Netzstecker, bevor Sie die
Anschlussleitungen zu den Teilnehmern und zum ISDN-Netz anschließen. Lebensgefahr!
- Schutzmaßnahme! Um die elektrostatisch gefährdeten Bauelemente der TK-Anlage zu
schützen, berühren Sie bitte mit dem Finger kurzzeitig das Gehäuse der Telefonanlage,
bevor Sie mit den Installationsarbeiten beginnen. Dadurch leiten Sie mögliche
elektrostatische Ladungen ab.
- Achten Sie darauf, daß keine Flüssigkeiten ins Innere der TK-Anlage gelangen.
Kurzschlüsse können die Folge sein.
- Eine Haftung für Folgeschäden, wie z.B. Kosten für eine unbeabsichtigt
aufrechterhaltene Verbindung, wird ausgeschlossen.
- Bei Stromausfall ist die TK-Anlage außer Betrieb. Sie können nicht telefonieren.
Gebrauchsbestimmungen
Die Kommunikationsysteme sind für den Anschluss an ISDN-Basisanschlüssen (DSS 1, Anla-
Anschlussfeld gen- oder Mehrgeräteanschlüsse) bestimmt, die AS 281 All-In-One und die AS 35 All-In-One
darüber hinaus für den Anschluss an analogen Amtsanschlüssen.
An die analogen Teilnehmeranschlüsse der TK-Anlage dürfen Sie alle analogen Endgeräte
anschließen, die Sie auch am analogen Telekommunikationsnetz betreiben dürfen.
An einen internen S0-Bus dürfen Sie alle DSS 1-ISDN-Endgeräte anschließen, die Sie auch
direkt am ISDN-Netz betreiben dürfen. Ausserdem können Sie zwei digitale AGFEO-System-
telefone an jedem internen S0-Bus anschließen.
Jeder andere Gebrauch der TK-Anlage ist nicht bestimmungsgemäss und daher unzulässig.
Die TK-Anlage besitzt die Allgemeine Anschalteerlaubnis (AAE).
Die TK-Anlage erfüllt die vorgeschriebenen Konformitäts- und Sicherheitsbestimmungen.
Standort wählen:
Das Kommunikationssystem ist ausschließlich für die Wandmontage geeignet.
Stellen Sie die TK-Anlage nur in einem trockenen und nicht explosionsgefährdeten Raum auf.
- Umgebungstemperatur: 5°C bis 40°C
- Luftfeuchte: max. 70 % (nicht kondensierend)
Sie darf nicht aufgestellt werden:
- in der Nähe von Klimaanlagen, Heizkörpern
- an Orten mit direkter Sonneneinstrahlung
- in der Nähe von Geräten mit unzulässigen Störstrahlungen
- in übermäßig staubhaltiger Umgebung
- an Orten, wo sie mit Flüssigkeiten bespritzt werden könnte.
Hinweis:
Weiterführende Anleitungen zur Installation, Konfi guration und Bedienung unserer Produkte
fi nden Sie auf unserer Homepage: www.agfeo.de
2) Windows - Treibersoftware installieren
ACHTUNG: Zum Betrieb über den seriellen Anschluß wird keine Treibersoftware benötigt!
- Legen Sie die mitgelieferte CD ROM ins Laufwerk Ihres Computers ein.
- Startet die AGFEO Software nicht automatisch, öffnen Sie die Datei „start.exe" auf der CD.
- Klicken Sie auf „Go".
- Klicken Sie auf „Zubehör".
- Öffnen Sie den Reiter „AGFEO USB Treiber".
- Klicken Sie auf „Gewählte Applikation starten" und bestätigen Sie mit „Fortfahren"
- Wählen Sie, entsprechend Ihrem Windows Betriebssystem, die passende Installationsdatei
aus und starten Sie sie.
- Der USB-Treiber wird im Verzeichnis „C:\agfeo_usb" gespeichert.
ACHTUNG:
Auf der beiliegenden CD sind ausschließlich Treiber für Windows 32 Bit Systeme vorhanden.
Benötigen Sie einen 64 Bit Treiber für Windows Vista, Windows 7 und Windows 8, fi nden Sie
diesen, gemeinsam mit gesonderten Installationsanweisungen, im Download-Bereich
unserer Website www.agfeo.de.
3) USB-Verbindung herstellen
- Verbinden Sie Ihr Kommunikationssystem und Ihren Computer mit dem beiliegenden
USB-Kabel.
- Wird der Treiber nicht automatisch installiert, müssen Sie vorgeben, wo der USB-Treiber
hinterlegt ist:
- Wählen Sie „Software von einer Liste oder bestimmten Quelle installieren" und klicken Sie
auf „Weiter"
- Wählen Sie „Folgende Quelle ebenfalls durchsuchen" aus.
- Klicken Sie auf „Durchsuchen".
- Wählen Sie das Verzeichnis „C:\agfeo_usb" aus und klicken Sie auf „OK".
- Klicken Sie auf „Weiter".
- Sollte Windows melden, dass der Treiber den Windows-Logo-Test nicht bestanden hat,
klicken Sie dennoch auf „Installation fortsetzen".
- Folgen Sie den Anweisungen im Display bis zum Abschlus der Installation.
