5. Anschlussmöglichkeiten und Steckerbelegung
5. Anschlussmöglichkeiten und Steckerbelegung
5. Anschlussmöglichkeiten und Steckerbelegung
5. Anschlussmöglichkeiten und Steckerbelegung

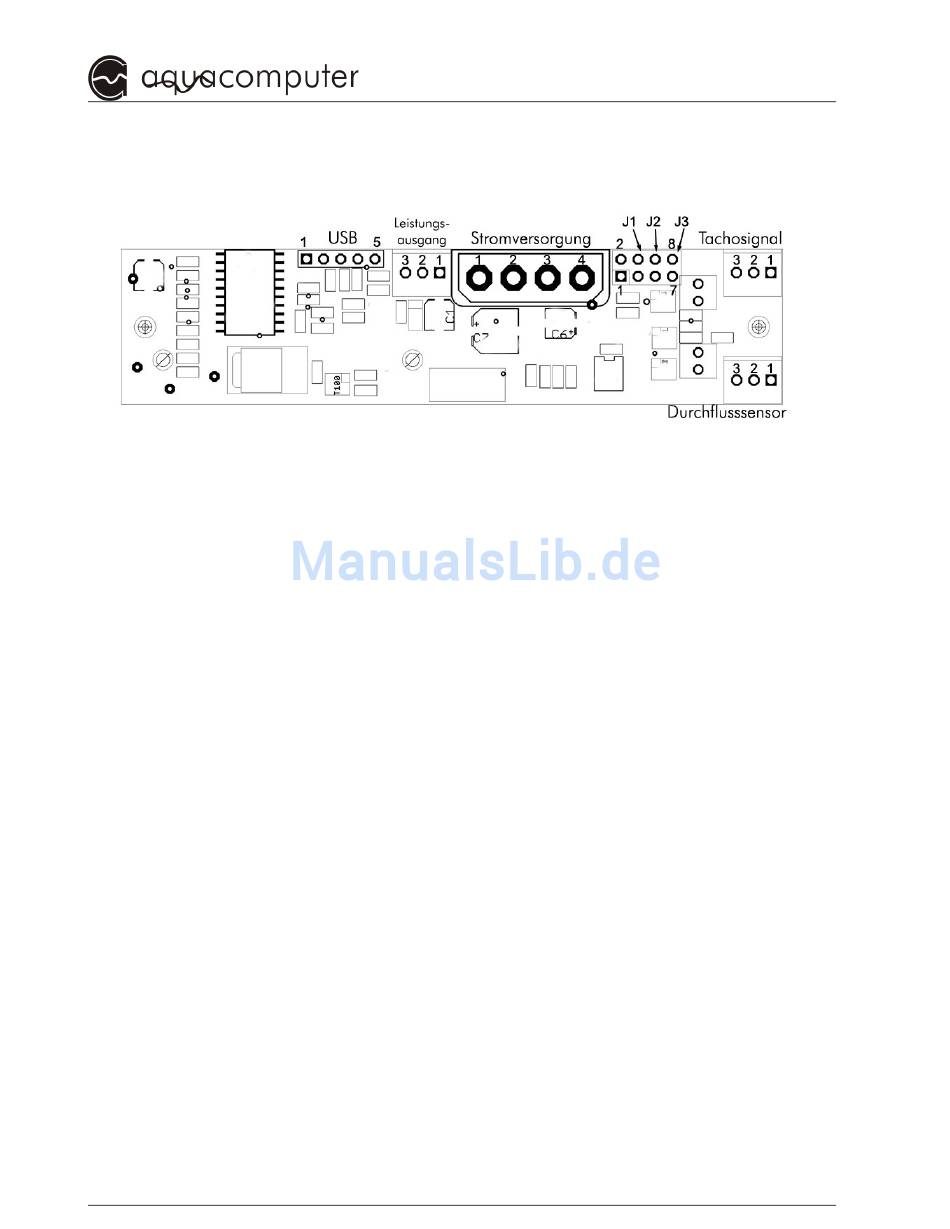

5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
5.1. Übersicht über die Platine
5.2. Stromversorgung
5.2. Stromversorgung
5.2. Stromversorgung
5.2. Stromversorgung
Stromversorgungsanschluss.
Stromversorgungsstecker Ihres Netzteiles an. Die Polarität des Steckers
ergibt sich aus der Form. Wenden Sie beim Einstecken keine Gewalt an,
sondern kontrollieren ggf. noch einmal, ob Sie den Stecker richtig
herum montieren.
Steckerbelegung
5.3. Tachosignalausgang
5.3. Tachosignalausgang
5.3. Tachosignalausgang
5.3. Tachosignalausgang
Tachosignalausgang zum Anschluss an einen freien Lüfterausgang von
Mainboard oder aquaero USB (nicht im Lieferumfang enthalten). Ein
passendes Verbindungskabel liegt dem poweradjust USB bei. Je nach
verwendetem Mainboard und BIOS des Mainboards ist eine
Überwachung
der
Notabschaltung des Systems bei Fehlern möglich.
Steckerbelegung
© 2006-2007
Betriebs- und Montageanleitung poweradjust USB
Schließen
Pin 1
+12 V
Pin 2
GND
Pin 3
GND
Pin 4
+5 V
Funktion
des
Pin 1
GND
Pin 2
NC
Pin 3
Tachosignalausgang (open collector)
