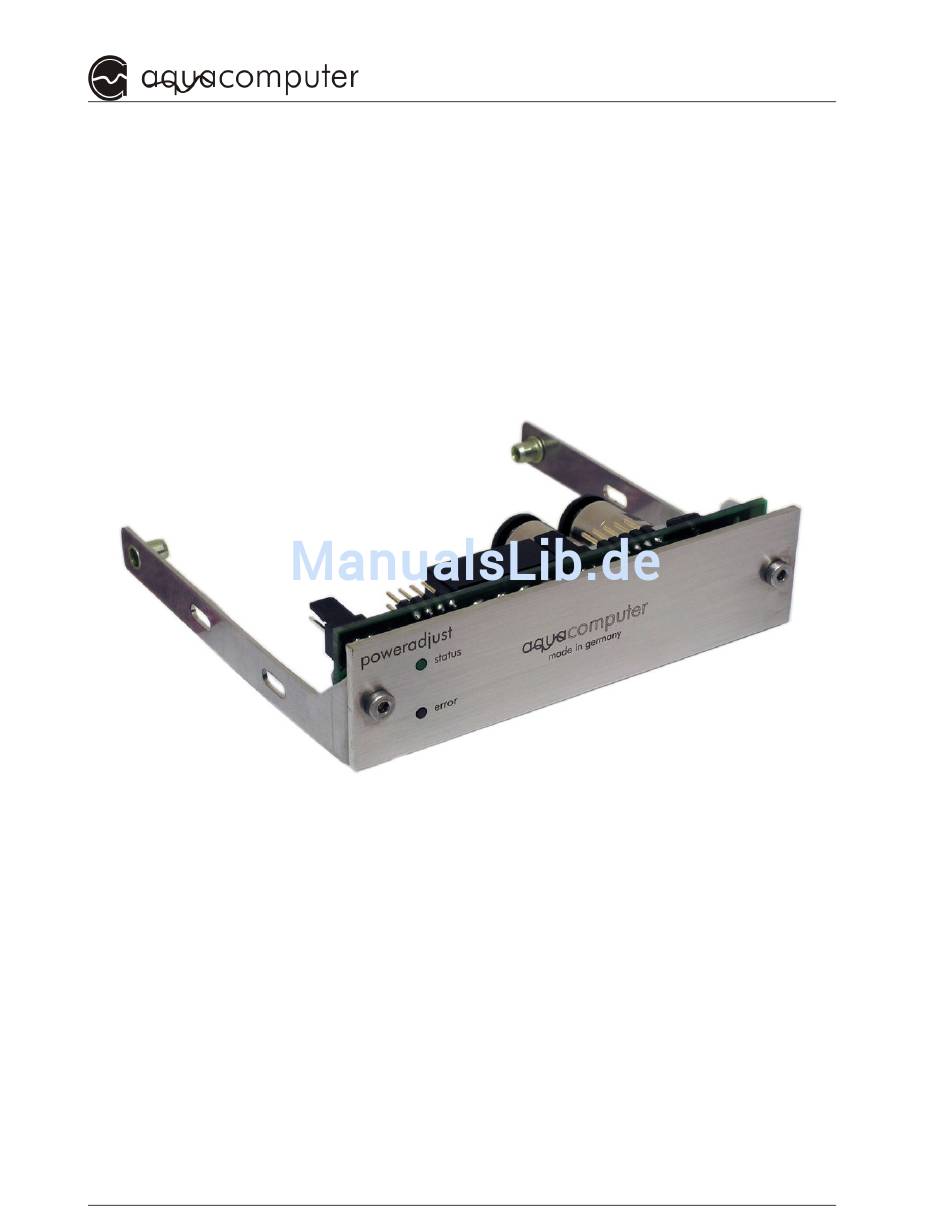

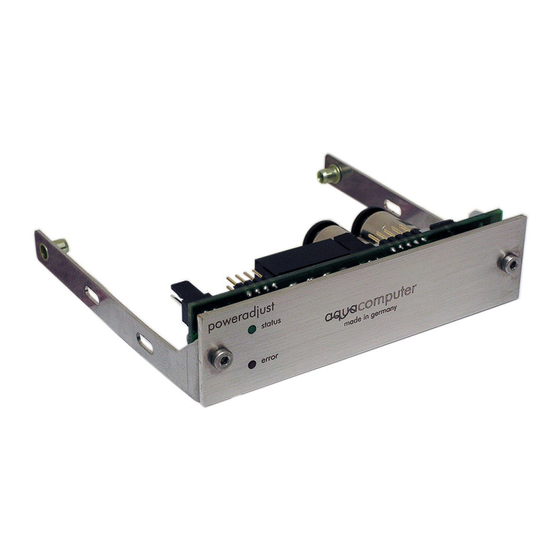

- Seite 1 Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB Betriebs- und Montageanleitung Betriebs- und Montageanleitung Betriebs- und Montageanleitung Betriebs- und Montageanleitung poweradjust USB poweradjust USB poweradjust USB poweradjust USB Änderungen, Druckfehler und Irrtum vorbehalten! Stand: 05. März 2007 © 2006-2007 Aqua Computer GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis 1. Lieferumfang..............3 2. Optionales Zubehör............3 3. Einleitung.................3 4. Sicherheitshinweise............4 5. Anschlussmöglichkeiten und Steckerbelegung.....5 5.1. Übersicht über die Platine..............5 5.2. Stromversorgung................5 5.3. Tachosignalausgang..............5 5.4. USB-Anschluss................6 5.5. Durchflusssensor Anschluss..............6 5.6. Leistungsausgang (Lüfter und Pumpenanschluss)........6 5.7. -
Seite 3: Lieferumfang
Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines poweradjust aus dem Hause May & Wille, Aqua Computer Systeme GbR. Wir sind einer der ältesten Hersteller für PC-Wasserkühlungen in Deutschland. Die von uns gefertigten Teile genügen höchsten Qualitätsansprüchen. Wir wünschen Ihnen allzeit viel Freude mit Ihrem neuen Kühlsystem. -
Seite 4: Sicherheitshinweise
Sichern Sie vor Arbeiten an Ihrer Hardware unbedingt ihre Daten! Sichern Sie vor Arbeiten an Ihrer Hardware unbedingt ihre Daten! 3. 3. 3. 3. Das poweradjust USB darf nur montiert in einem PC-Gehäuse Das poweradjust USB darf nur montiert in einem PC-Gehäuse Das poweradjust USB darf nur montiert in einem PC-Gehäuse... -
Seite 5: Anschlussmöglichkeiten Und Steckerbelegung
5.3. Tachosignalausgang 5.3. Tachosignalausgang Tachosignalausgang zum Anschluss an einen freien Lüfterausgang von Mainboard oder aquaero USB (nicht im Lieferumfang enthalten). Ein passendes Verbindungskabel liegt dem poweradjust USB bei. Je nach verwendetem Mainboard und BIOS des Mainboards ist eine Überwachung Funktion... -
Seite 6: Usb-Anschluss
Bei fehlerhaftem Bei fehlerhaftem Bei fehlerhaftem Anschluss kann das poweradjust USB und/oder das Mainboard und Anschluss kann das poweradjust USB und/oder das Mainboard und Anschluss kann das poweradjust USB und/oder das Mainboard und Anschluss kann das poweradjust USB und/oder das Mainboard und weitere Komponenten zerstört werden! -
Seite 7: Jumper
5.7. Jumper 5.7. Jumper 5.7. Jumper 5.7. Jumper Mit den Jumpern können konfigurierbare Voreinstellungen für die Ausgangsleistung abgerufen werden. Diese Voreinstellungen lassen sich per USB vornehmen und werden dauerhaft im poweradjust USB gespeichert. Zusätzlich kann Entlüftungsmodus ein- ausgeschaltet werden, wenn diese Funktion nicht per USB deaktiviert wurde (siehe unten). -
Seite 8: Betriebsarten
6.1.1 Manuelle Leistungseinstellung 6.1.1 Manuelle Leistungseinstellung 6.1.1 Manuelle Leistungseinstellung Verwendung manuellen Leistungseinstellung wird über aquasuite-Software eine Leistung (0-100%) vorgegeben, die vom poweradjust USB am Leistungsausgang eingestellt wird. 6.1.2. Drehzahlregelung 6.1.2. Drehzahlregelung 6.1.2. Drehzahlregelung 6.1.2. Drehzahlregelung Bei Verwendung der Drehzahlregelung wird eine über... - Seite 9 Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB Maximale Leistung bei Drehzahlregelung Maximale Leistung bei Drehzahlregelung Maximale Leistung bei Drehzahlregelung Maximale Leistung bei Drehzahlregelung Durch diesen Parameter können Sie die maximale Ausgangsleistung nach oben hin begrenzen. Die eingestellte Leistung wird nicht überschritten, auch wenn die vorgegebene Drehzahl bei dieser Leistung...
-
Seite 10: Leistungseinstellung Über Jumper
6.2. Kalibrierwerte 6.2. Kalibrierwerte 6.2. Kalibrierwerte 6.2. Kalibrierwerte Die Kalibrierwerte dienen zur Anpassung der Messroutinen im poweradjust USB an Lüfter und Sensoren verschiedener Hersteller. Die Funktion der Parameter im Einzelnen: 6.2.1. Tachosignal Leistungsausgang 6.2.1. Tachosignal Leistungsausgang 6.2.1. Tachosignal Leistungsausgang 6.2.1. Tachosignal Leistungsausgang... -
Seite 11: Durchflusseinstellungen
Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB 6.2.2. Durchflusseinstellungen 6.2.2. Durchflusseinstellungen 6.2.2. Durchflusseinstellungen 6.2.2. Durchflusseinstellungen Durchfluss Impulse/Liter Durchfluss Impulse/Liter Durchfluss Impulse/Liter Durchfluss Impulse/Liter Stellen Sie hier je nach verwendetem Durchflusssensor die vom Durchflusssensor erzeugten Impulse pro Liter ein. Standardwert ist 509 Imp/L. -
Seite 12: Entlüftungsmodus
Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB 6.3. Entlüftungsmodus 6.3. Entlüftungsmodus 6.3. Entlüftungsmodus 6.3. Entlüftungsmodus Wenn eine Pumpe Platine angeschlossen wird, kann über diese Funktion das Entlüftungsprogramm aktiviert werden. Der angeschlossene Verbraucher (Pumpe) wird abwechselnd für eine einstellbare Zeit ein- und ausgeschaltet. -
Seite 13: Drehzahloptionen
Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB Zeitspanne ein, mit der der angeschlossene Verbraucher unter jeden Umgebungsbedingungen sicher anläuft. Startboost beim Einschalten Startboost beim Einschalten Startboost beim Einschalten Startboost beim Einschalten Diese Funktion bestimmt, ob bei jedem Einschalten der Platine der Startboost ausgeführt wird. - Seite 14 Stand 3/2007 Betriebs- und Montageanleitung poweradjust USB Bei deaktivierter Funktion wird ein künstliches Tachosignal mit ca. 3800 U/min erzeugt. Wenn die Fehlerauswertung für Durchflusssensor und/oder Leistungsausgang aktiviert ist, wird dieses Tachosignal bei Fehlern abgeschaltet. Dadurch ist je nach verwendetem Mainboard und BIOS zum Beispiel eine Notabschaltung des Computers möglich.
-
Seite 15: Status Leds
