Partie 9 Schéma de connexion
de la ligne de sortie

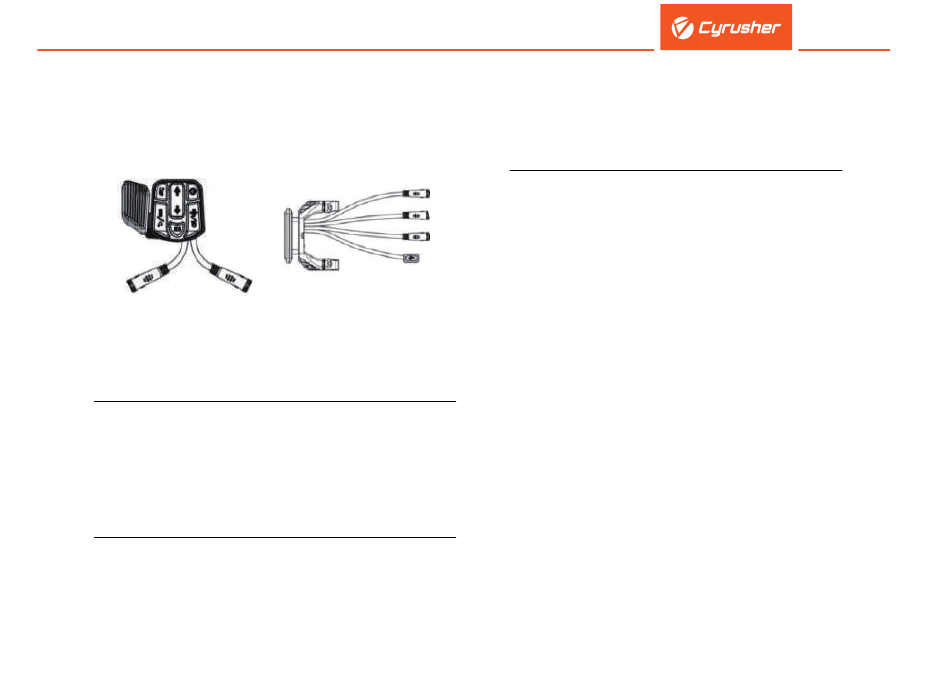

1.Séquence de câblage du connecteur standard
Prise à bouton-
poussoir
Séquence de câblage du connecteur standard
Séquence Couleur de fi l
de câblage standard
standard
1 Rouge (VCC)
2 Bleu (Kp)
3 Noir (GND)
Noir (GND)
4
5 Jaune (TX)
Les lignes de sortie de certains produits utilisent des
connecteurs étanches, et les utilisateurs ne peuvent
pas voir la couleur des lignes de sortie à l'intérieur des
faisceaux de câbles.
Prise de
l'instrument
Fonction
Câble d'alimentation de l'écran
Ligne de contrôle de
puissance du contrôleur
Fil de terre de l'affi chage
Ligne de réception de
données de l'affi chage
Ligne de transmission
de données de l'écran
Exposition 1 : Tableau de défi nition des codes d'erreur
Code d'erreur du protocole 2 :
Code
Signifi cation du
d'erreur
statut
Erreur05 Défaillance des freins
Erreur06 Batterie sous tension
Erreur07 Défaillance du moteur
Erreur08 Défaillance du guidon
Erreur09 Défaillance du
contrôleur
Error 10 Échec de réception de
communication
Erreur1 1 Échec de transmission
de communication
Mode de traitement
Le frein est en place ; Remplacer le
levier de frein
Besoin de charger la batterie
Vérifi ez si le câble d'alimentation
est desserré
Rétablissement du tendeur
en position ; vérifi ez le lien du
tendeur, s'il est normal, il faut
remplacer le tendeur
Vérifi ez la connexion
Hall du contrôleur
Vérifi ez la connexion du
câble du compteur
Vérifi ez si le câble
de l'instrument est
connecté
